Тонкий слой инея на испарителе может быть нормальной частью рабочего цикла. Проблема начинается, когда снеговая шуба или лёд не удаляются во время оттайки, перекрывают ламели и мешают воздуху проходить через теплообменник. Тогда температура в холодильной камере повышается, компрессор работает дольше, а продукты охлаждаются неравномерно.
Причина не всегда находится в ТЭНе оттайки. Испаритель обмерзает из-за поступления влажного воздуха, остановки вентилятора, заблокированного дренажа, неверных параметров контроллера, неисправного датчика или нарушения подачи хладагента. Характер распределения льда помогает выбрать направление диагностики.
Когда иней можно считать нормальным
Влага из воздуха конденсируется и замерзает на поверхности, температура которой ниже 0 °C. Поэтому во время низкотемпературной работы на испарителе образуется иней. Система оттайки должна периодически его удалять.
Нормальный иней обычно не превращается в плотный многослойный лёд и не перекрывает весь воздушный канал между оттайками. После штатного цикла теплообменник освобождается, вода уходит через дренаж, а вентиляторы запускаются после предусмотренной задержки.
Если лёд быстро появляется снова, принудительная разморозка устраняет следствие лишь временно. Нужно искать источник лишней влаги или неисправность системы.
Что показывает рисунок обмерзания
Равномерная снеговая шуба по всему теплообменнику
Такой рисунок часто связан с отсутствующей или недостаточной оттайкой, постоянным поступлением влажного воздуха либо нарушением циркуляции. Проверяют расписание оттайки, ТЭН, датчик окончания, вентиляторы, дверь и уплотнитель.
Лёд возле дренажного поддона
Если вода после оттайки не уходит, она замерзает в поддоне и постепенно нарастает вокруг нижней части воздухоохладителя. Возможны засор, неправильный уклон, замёрзшая дренажная трубка или неисправность её обогрева.
Иней только на входе испарителя или возле ТРВ
Локальное обмерзание в начале теплообменника может сопровождать недостаточную подачу хладагента, ограничение в линии, проблему терморегулирующего клапана или низкую заправку вследствие утечки. Однако по фотографии нельзя определять количество хладагента. Нужны измерения давления и температур, которые выполняет холодильщик.
Рисунок льда фиксируют до разморозки: фотография всей поверхности и крупный план помогают сервису понять распределение.
Частое открывание двери и повреждённый уплотнитель
Тёплый воздух помещения содержит больше влаги. При каждом открывании двери он поступает внутрь, а влага оседает на холодном испарителе. Длительные погрузки, постоянно приоткрытая дверь, неисправный доводчик и разрыв уплотнителя значительно увеличивают образование инея.
Проверьте, нет ли продукта между дверью и корпусом, равномерно ли прилегает уплотнитель и не просела ли створка. Для большой камеры важны дисциплина загрузки, исправность завесы и ограничение времени открытой двери.
Нарушение циркуляции воздуха
Воздух должен свободно проходить через ламели испарителя и возвращаться в камеру. Коробки, установленные вплотную к воздухоохладителю, загрязнённые решётки и остановившийся вентилятор создают застойные зоны. Часть испарителя переохлаждается и быстрее покрывается льдом.
Вентилятор может не запускаться из-за блокировки льдом, неисправности двигателя, конденсатора, реле, проводки или датчика двери. Не проверяйте крыльчатку рукой при включённой установке. После полного отключения специалист оценивает её свободный ход и электрическую часть.
Неисправность ТЭНа оттайки
При электрической оттайке нагреватели должны растопить иней за отведённое контроллером время. Обрыв одной секции, повреждение изоляции, плохой контакт или отказ реле приводят к неполной оттайке. В результате слой постепенно увеличивается от цикла к циклу.

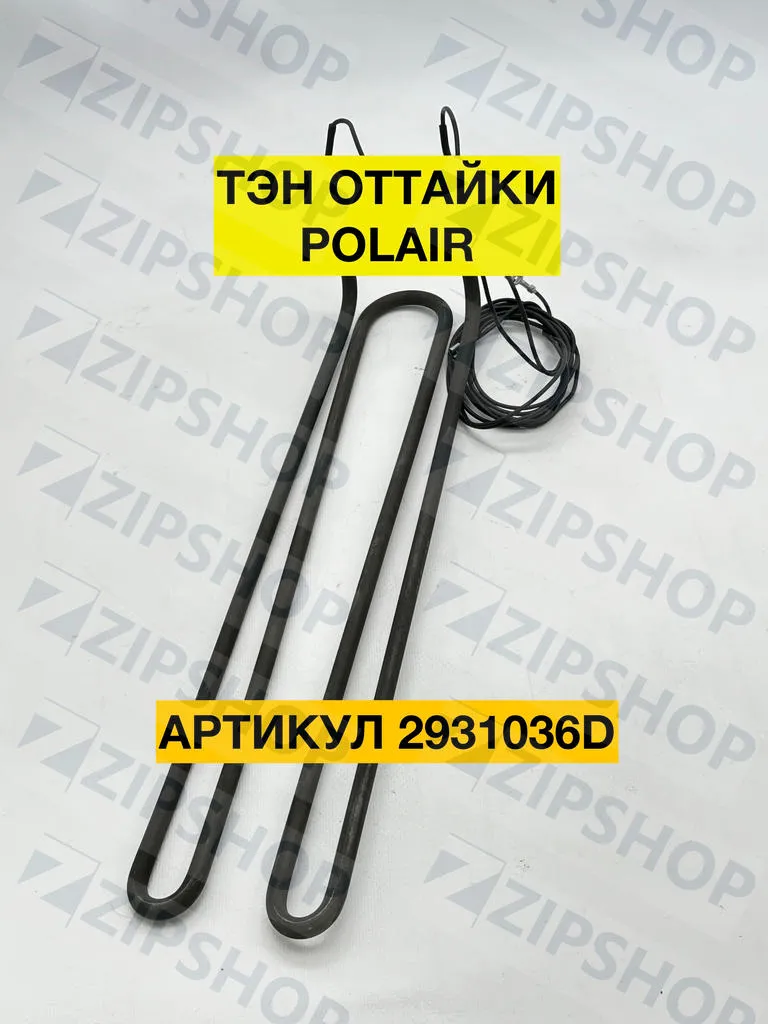

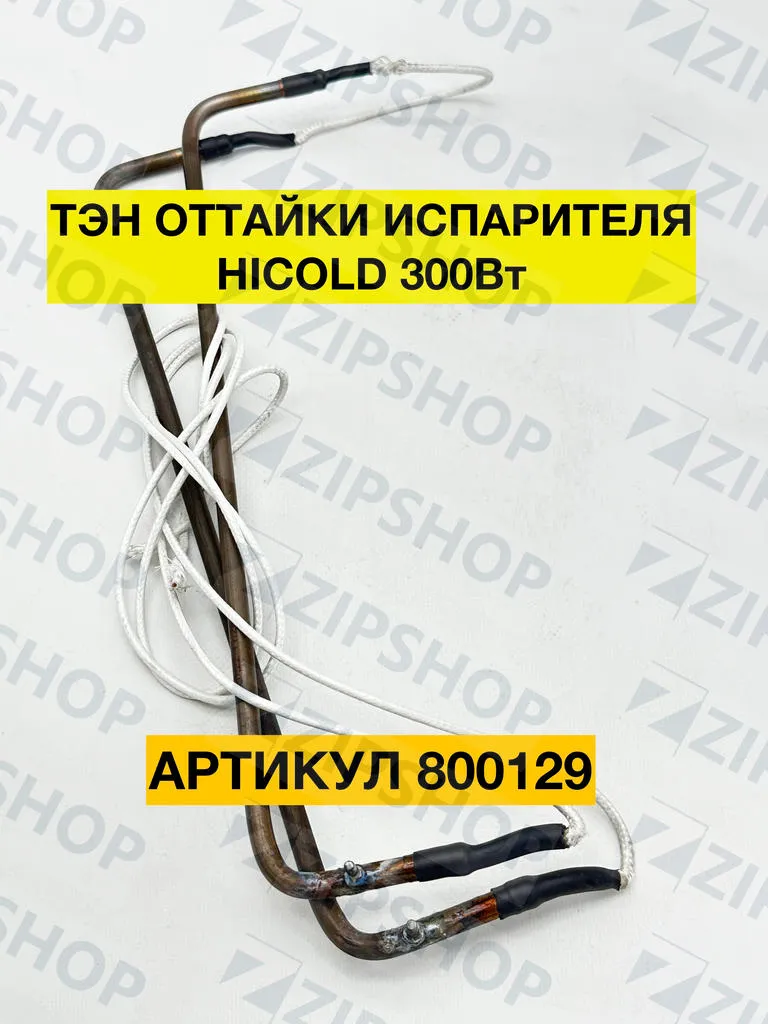

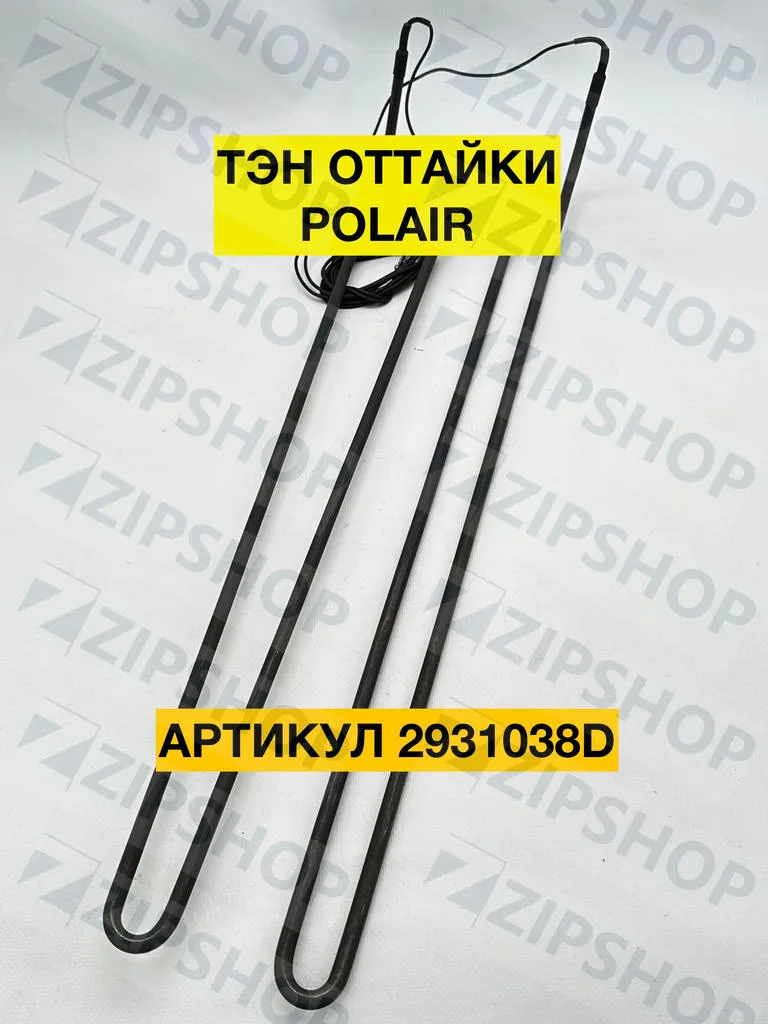

В каталоге ZipShop представлены разные модельные ТЭНы: Polair 2931001D для холодильных шкафов, Hicold 800129 для испарителей холодильных столов, Polair 2931038D для моноблоков и Polair 2931036D для сплит-систем. Они отличаются мощностью, формой и назначением и не являются универсальными.
ТЭН проверяют на обесточенном оборудовании, отсоединив его от параллельных цепей. Кроме сопротивления рабочей цепи оценивают изоляцию относительно оболочки. Подробный порядок приведён в статье «Как понять, что ТЭН сгорел».
Датчик испарителя показывает неправильную температуру
Контроллер завершает оттайку по времени, по температуре датчика или по сочетанию условий. Если датчик закреплён не в штатном месте, покрыт льдом, имеет повреждённый кабель или неверную характеристику, цикл может закончиться раньше, чем растает весь иней.
Проверка включает положение чувствительного элемента и сравнение его сопротивления с таблицей производителя при известной температуре. Нельзя заменять NTC-датчик только по внешнему виду: номинальные характеристики различаются.
Ошибки настроек контроллера
Недостаточная частота или продолжительность оттайки приводит к накоплению льда. Слишком ранняя температура завершения также оставляет часть инея. Но увеличение времени и температуры без расчёта может перегревать продукты, повышать расход энергии и создавать пар, который затем снова замерзает.
Настройки должны соответствовать типу установки, температурному режиму, способу оттайки и рекомендациям производителя. Перед изменением сервисных параметров сохраняют исходные значения.
Дренаж не отводит воду
После оттайки вода должна быстро уйти из поддона. Засор, неправильный уклон, замёрзшая трубка или неработающий обогрев дренажа вызывают повторное замерзание. Лёд может дойти до крыльчатки вентилятора и остановить её.
Доступный дренаж очищают только после отключения и оттаивания. Нельзя пробивать лёд металлическим предметом рядом с трубками испарителя.
Причины в холодильном контуре
Обмерзание только небольшой части испарителя, низкая производительность и непрерывная работа компрессора могут указывать на недостаточную подачу хладагента. Возможны утечка, засор фильтра-осушителя, неверная работа ТРВ или другая проблема контура.
Не следует добавлять хладагент только потому, что на входе появился иней. Похожий рисунок возникает при других условиях. Холодильщик проверяет перегрев, давления, температуры, состояние линии и герметичность, после чего устраняет причину и заправляет систему по процедуре производителя.
Как безопасно разморозить испаритель
Используйте штатную принудительную оттайку, если она предусмотрена и разрешена руководством. При полном обледенении оборудование может потребоваться остановить, продукты переместить в исправную камеру, а лёд растопить естественным способом при выключенном питании.
Не применяйте нож, отвёртку, строительный фен, открытое пламя или кипяток. Тонкая трубка и ламели легко повреждаются, а контакт воды с электрическими компонентами создаёт дополнительный риск.
После разморозки проверьте, свободно ли уходит вода, и зафиксируйте время до повторного появления инея. Быстрое повторное обмерзание подтверждает, что одной разморозки недостаточно.
Последовательность поиска причины
- Сфотографировать рисунок льда до разморозки.
- Проверить двери, уплотнения и режим загрузки.
- Проверить свободный воздушный поток и работу вентиляторов.
- Убедиться в проходимости дренажа.
- Проверить расписание и фактическое выполнение оттайки.
- Проверить ТЭН, датчик и управляющее реле.
- Если обмерзание локальное или холодопроизводительность низкая, диагностировать холодильный контур.
Такой порядок позволяет не менять исправный ТЭН и не вскрывать холодильный контур без оснований.
