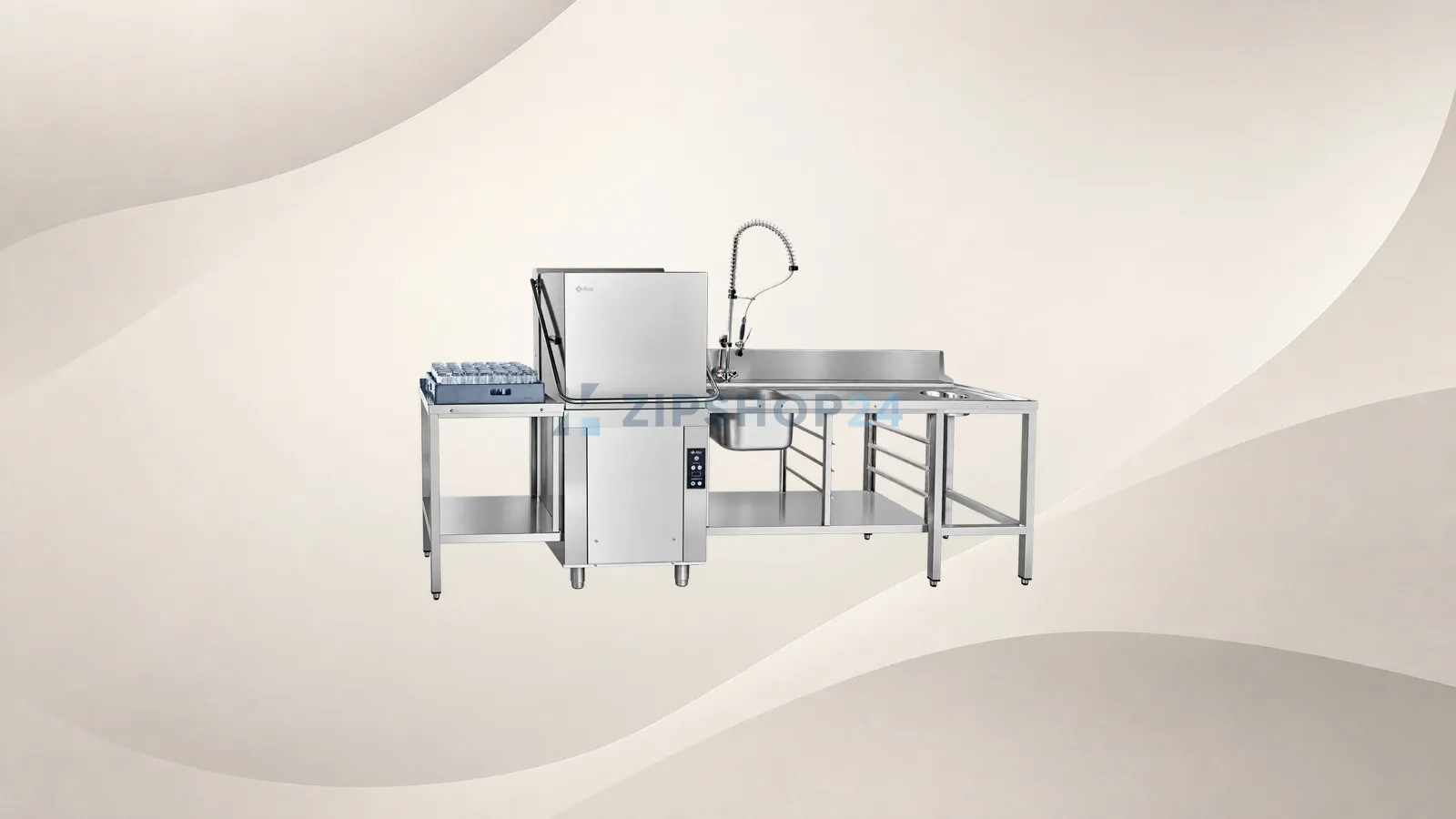

Если профессиональная посудомоечная машина перестала нагревать воду, менять ТЭН без диагностики рано. Нагрев может блокироваться из-за недостаточного уровня воды, потери одной из фаз, срабатывания защитного термоограничителя, неправильного сигнала температурного датчика, неисправности контактора или платы управления. Сначала важно понять, какой именно контур не выходит на заданную температуру.
Что именно не греется: ванна или бойлер
Во многих профессиональных ПММ есть два связанных, но самостоятельных участка нагрева. В моечной ванне поддерживается температура раствора, который циркулирует во время основной мойки. В бойлере подготавливается более горячая вода для финального ополаскивания. Конструкция и значения температур зависят от модели.
Если ванна тёплая, но температура ополаскивания не достигается, внимание направляют на бойлер, его датчик, ТЭН и управляющую цепь. Если не нагревается ванна, проверяют её нагреватель и условия разрешения нагрева. Когда не работает ни один контур, вероятнее общая проблема питания, управления или заполнения водой, хотя это также нужно подтверждать измерениями.
Полезно записать показания дисплея до остановки машины: текущую и заданную температуру, код ошибки, этап программы и время, за которое проявился отказ.
Безопасные проверки для персонала
Оператор может проверить только то, что предусмотрено инструкцией по эксплуатации: наличие воды, положение фильтров и переливной трубки, выбранную программу, сообщения на дисплее и внешние признаки перебоя питания. Внутри машины присутствуют силовые цепи, горячая вода и пар. Снимать панели, возвращать аварийную защиту и измерять напряжение должен специалист.
Если машина недавно запущена после полного заполнения, убедитесь, что ей дали штатное время на разогрев. Холодная входящая вода, большая тепловая инерция ванны и одновременное заполнение бойлера увеличивают время выхода на режим. Но если температура перестала расти, появляется ошибка или цикл блокируется, ожидание не решит проблему.
Недостаточный уровень воды
Нагреватель не должен работать всухую. Поэтому контроллер обычно разрешает нагрев только после подтверждения нужного уровня воды. Засор воздушной камеры, повреждение трубки прессостата, загрязнённый электрод или неисправный датчик могут привести к тому, что вода фактически есть, но автоматика её не распознаёт.
Возможна и обратная ситуация: уровень действительно недостаточен из-за проблем с подачей воды, клапаном, фильтром, давлением или утечкой через слив. Тогда нагрев блокируется корректно и защищает ТЭН от перегрева. До замены электрических деталей следует убедиться, что машина правильно заполняется и удерживает воду.
Электропитание и потеря фазы
Многие профессиональные ПММ имеют трёхфазное подключение. При потере одной фазы часть функций может сохраняться: дисплей включается, насос работает, но мощность нагрева уменьшается либо отдельный контур не включается. Причиной бывают внешний автомат, предохранитель, клеммное соединение, кабель или силовой контакт.
Проверка фаз и токовой нагрузки проводится квалифицированным специалистом. Наличие света на панели не подтверждает исправность силовой цепи нагревателя.
Неисправность ТЭНа
Внутри ТЭНа находится резистивный элемент, изолированный от металлической оболочки. При обрыве нагрев прекращается. При повреждении изоляции возможна утечка на корпус и срабатывание защитного устройства. На оболочке также могут образоваться отложения, ухудшающие теплоотдачу и вызывающие локальный перегрев.
Внешний вид не всегда позволяет сделать вывод. ТЭН может выглядеть целым и иметь внутренний обрыв. И наоборот, изменение цвета оболочки не является достаточным доказательством отказа. Сервис проверяет сопротивление электрической цепи и изоляцию в соответствии со схемой машины. Для достоверного измерения выводы обычно отсоединяют от параллельных цепей.
Подробная методика вынесена в материал «Как понять, что ТЭН сгорел: признаки неисправности и способы проверки».
Датчик температуры и термостат
Электронный контроллер принимает решение о нагреве по сигналу температурного датчика. Если датчик показывает завышенную температуру, автоматика может считать, что вода уже нагрета, и не включать ТЭН. При обрыве или коротком замыкании датчика часть машин выводит код ошибки, но его значение зависит от бренда и серии.
В электромеханической системе регулирование может выполнять рабочий термостат. Износ контактов, повреждение капилляра или неправильная установка чувствительного элемента нарушают управление нагревом. Проверять термостат нужно по его электрическим характеристикам и температуре переключения, а не только «прозвонкой» в одном состоянии.
Сработал термоограничитель
Термоограничитель — защитный компонент, который размыкает цепь при опасном превышении температуры. Некоторые исполнения возвращаются автоматически после охлаждения, другие требуют ручного возврата. Нажимать кнопку возврата несколько раз без поиска причины нельзя: защита могла сработать из-за работы ТЭНа без воды, накипи, неисправного рабочего термостата, датчика или контактора.

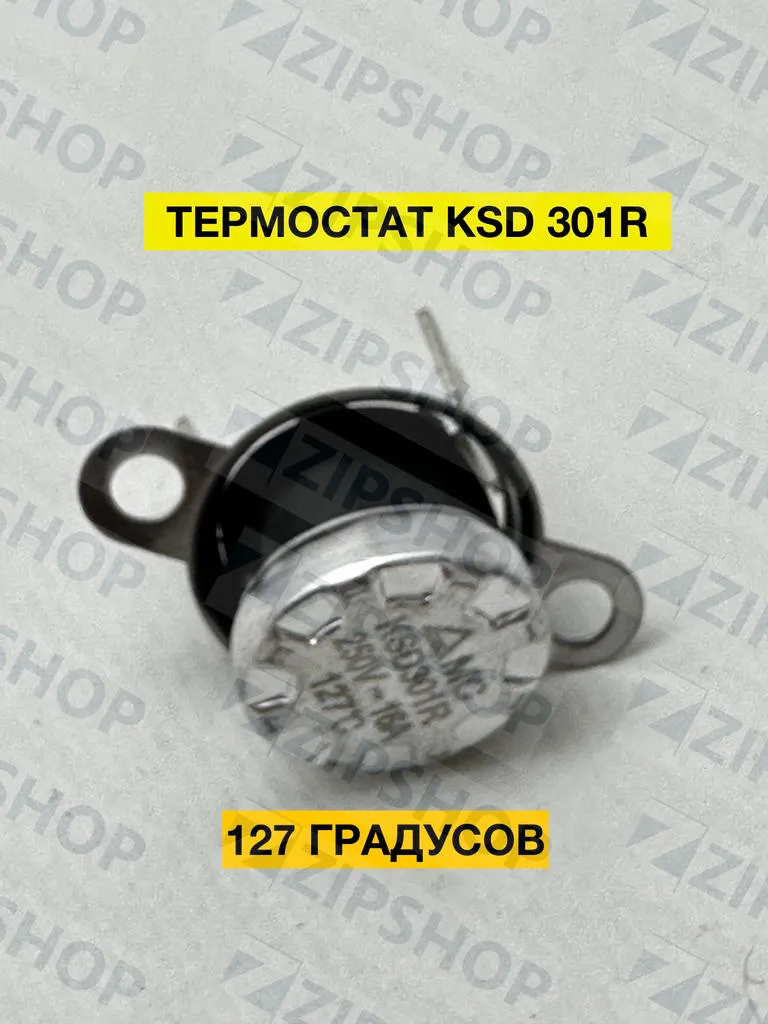

Термоограничитель Elettrobar/Apach 236061 с температурой 127 °C из каталога ZipShop — пример модельной защитной детали. Температура срабатывания и электрические параметры должны точно соответствовать оборудованию.
Контактор, реле и проводка
Мощный нагреватель обычно включается не непосредственно платой, а через контактор или силовое реле. Катушка может не получать команду, а силовые контакты — подгорать или не замыкаться. Ослабленная клемма создаёт дополнительное сопротивление, нагревается и способна повредить провод и контактную группу.
Поэтому при исправном ТЭНе сервис проверяет путь команды целиком: выход контроллера, защитные блокировки, катушку контактора, силовые контакты, клеммы и ток по каждой фазе. Замена только контактора без устранения перегрева соединения может привести к повторному отказу.
Неисправность контроллера — диагноз после проверки цепей
Плату управления следует подозревать после того, как подтверждены питание, уровень воды, датчики, защиты, исполнительные реле и проводка. Отсутствие нагрева ещё не означает неисправность платы: контроллер может намеренно блокировать команду, если не выполнено одно из условий безопасности.
Перед заменой электронного модуля проверяют код ошибки, входные сигналы и наличие управляющего выхода по сервисной документации. Установка другой платы может потребовать настройки под конкретную модель.
Как правильно подбирать ТЭН и защитные элементы
Для заказа нужны модель и серийный номер машины, назначение нагревателя — ванна или бойлер, оригинальный артикул, напряжение, мощность, форма, размеры, тип фланца и расположение выводов. Например, ТЭН ванны RADA ПММ-К1 мощностью 4,5 кВт предназначен для определённой машины, а ТЭН Krupps 420516/103408 мощностью 2600 Вт — для совместимых моделей Krupps. Одинаковая внешняя форма не делает детали взаимозаменяемыми.
У термостата и термоограничителя дополнительно сверяют температуру срабатывания, число полюсов, ток, тип возврата, капилляр и конфигурацию контактов.
Последовательность диагностики
Практичный порядок проверки выглядит так:
- Уточнить, не греется ванна, бойлер или оба контура.
- Записать температуры и код ошибки.
- Проверить правильность заполнения водой и отсутствие утечки через слив.
- Подтвердить полноценное питание машины.
- Проверить ТЭН и его изоляцию.
- Проверить датчик, рабочий термостат и термоограничитель.
- Проверить контактор, проводку и управляющую команду.
- Только после этого делать вывод о контроллере и подбирать запчасть.
Такой подход отделяет причину от следствия. Если защитный ограничитель разомкнул цепь из-за перегрева, его замена или возврат без устранения исходной проблемы не восстановит надёжную работу машины.
