Здесь собраны электрические схемы профессиональных плит Abat серий ЭП и ЭПК. Материал предназначен для идентификации силовых цепей, конфорок, переключателей, духовых шкафов и защитных устройств при техническом обслуживании.
Для каких плит представлены схемы

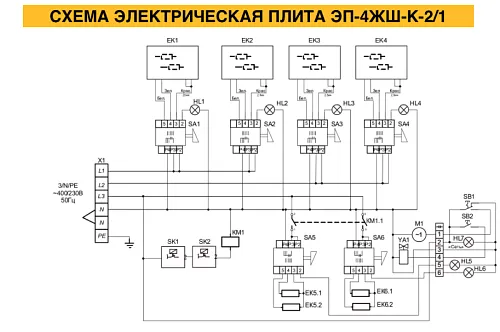

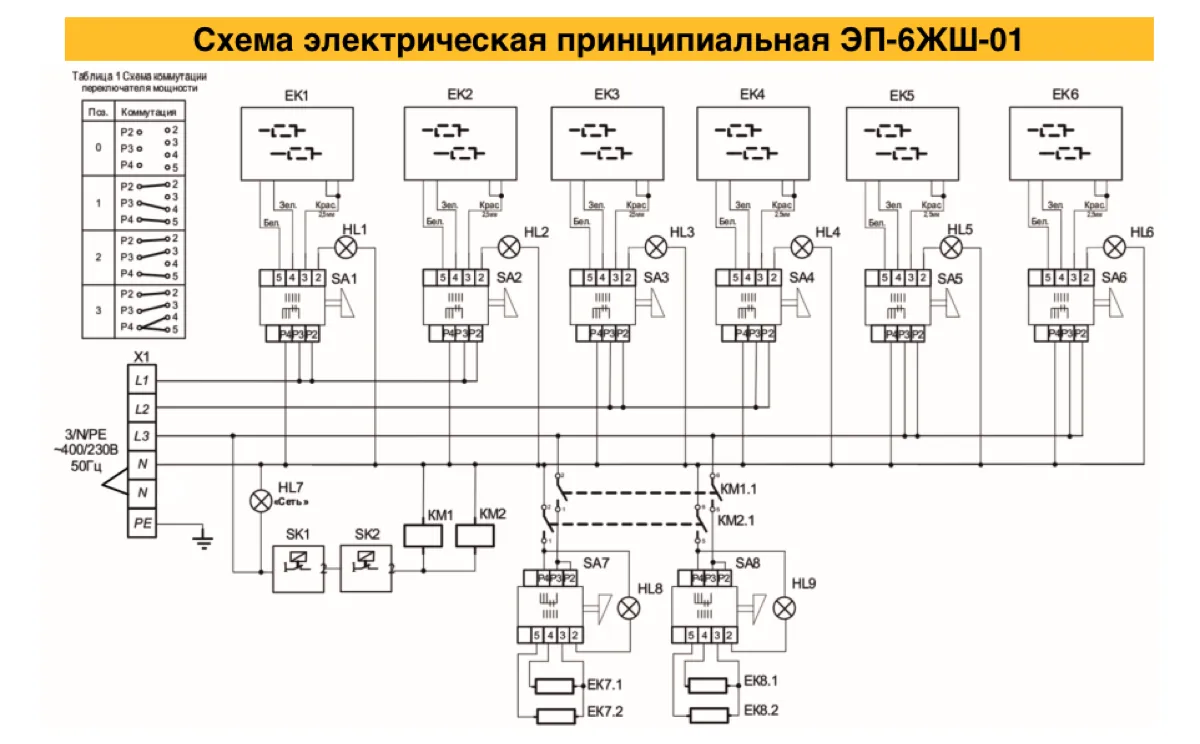

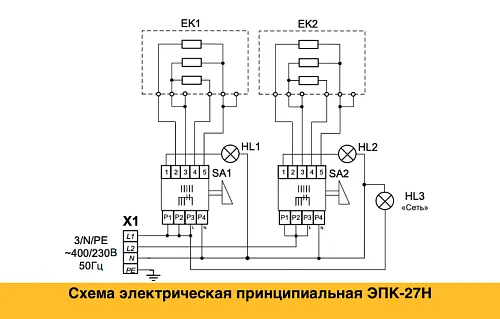

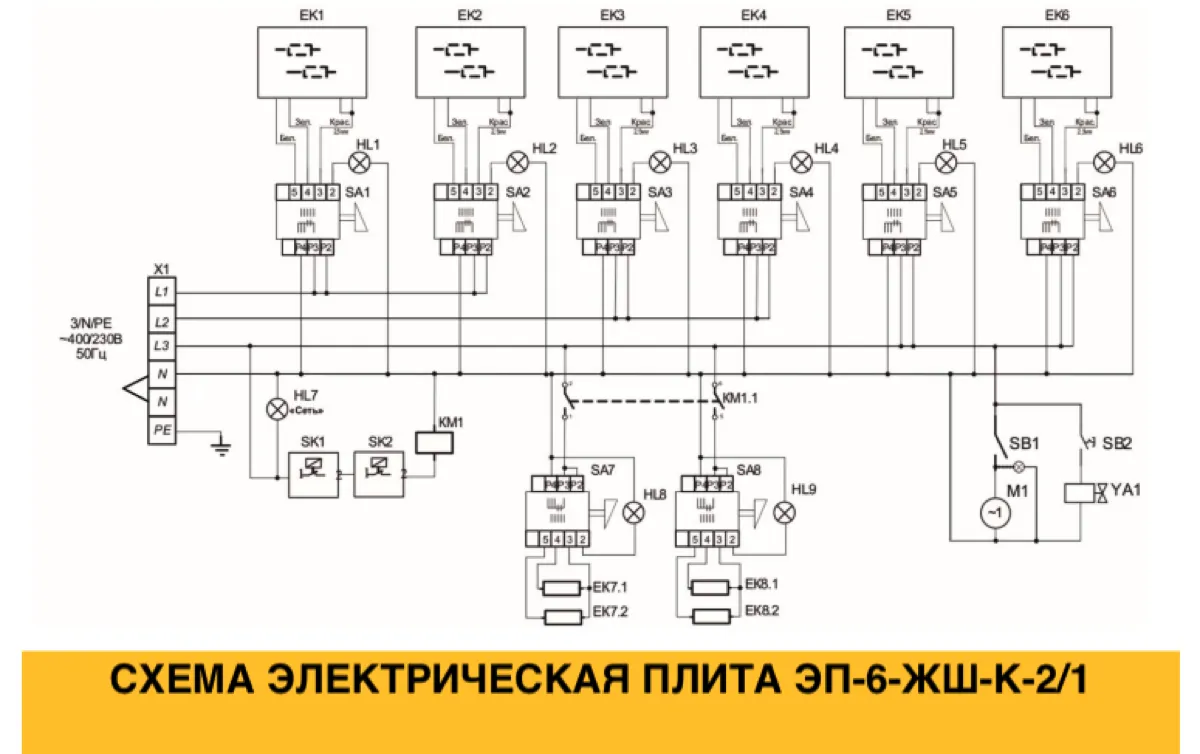

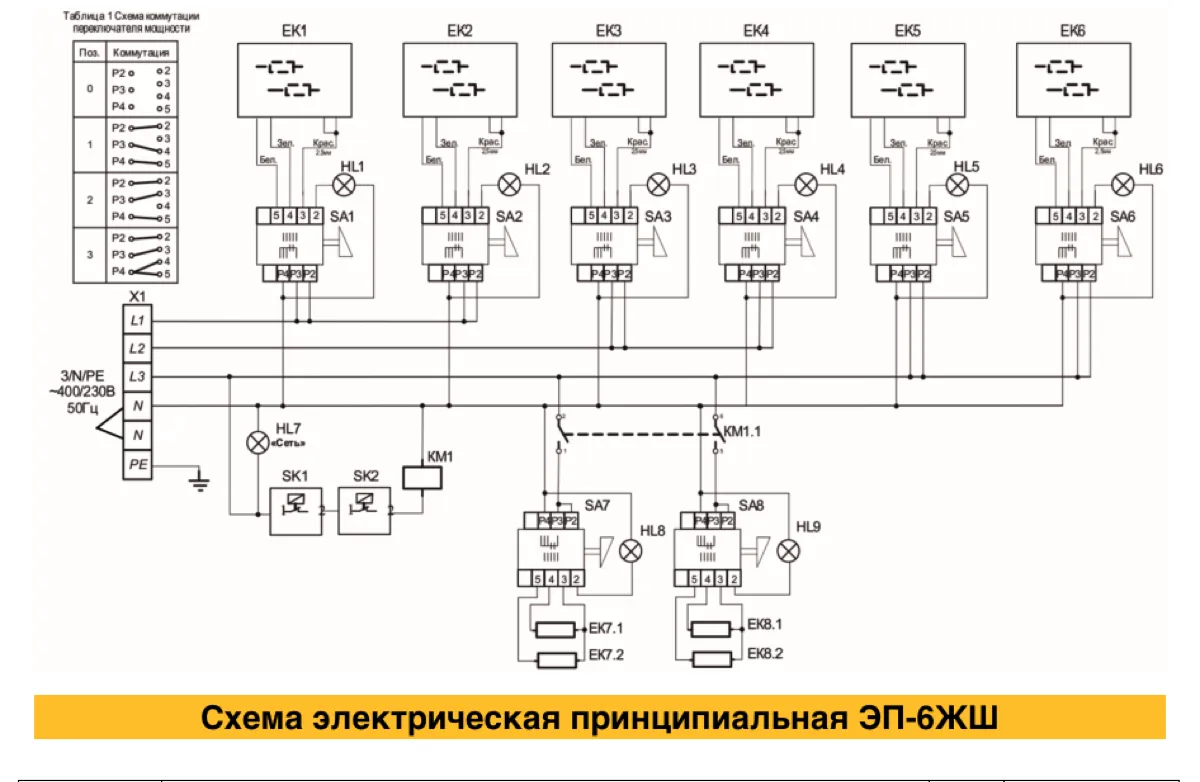

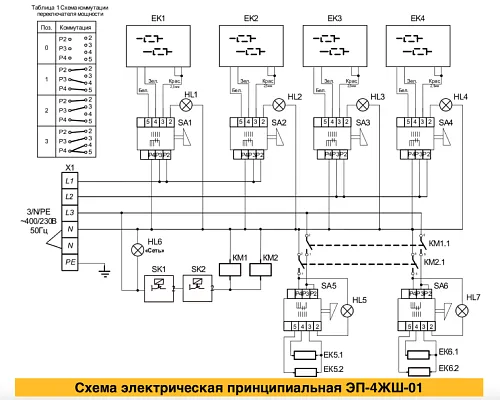

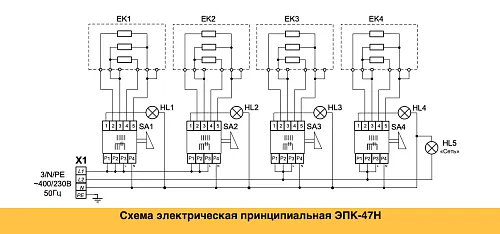

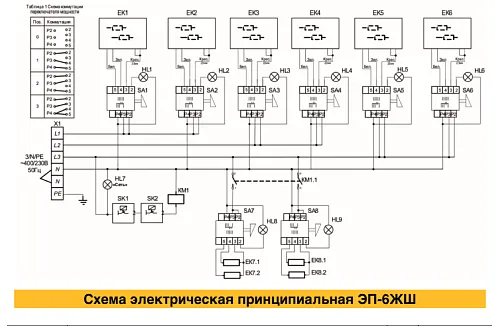

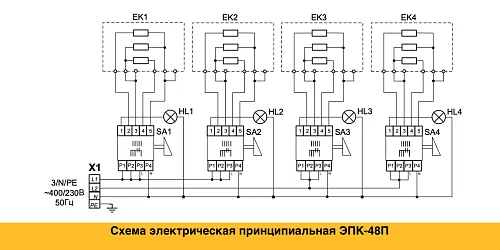

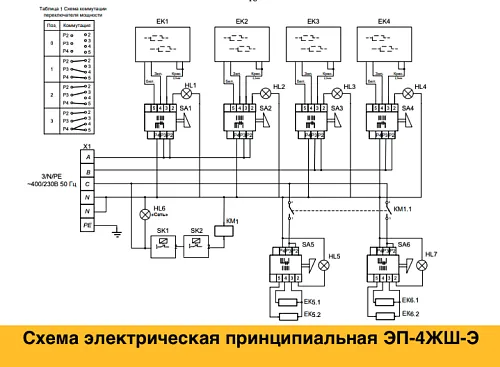

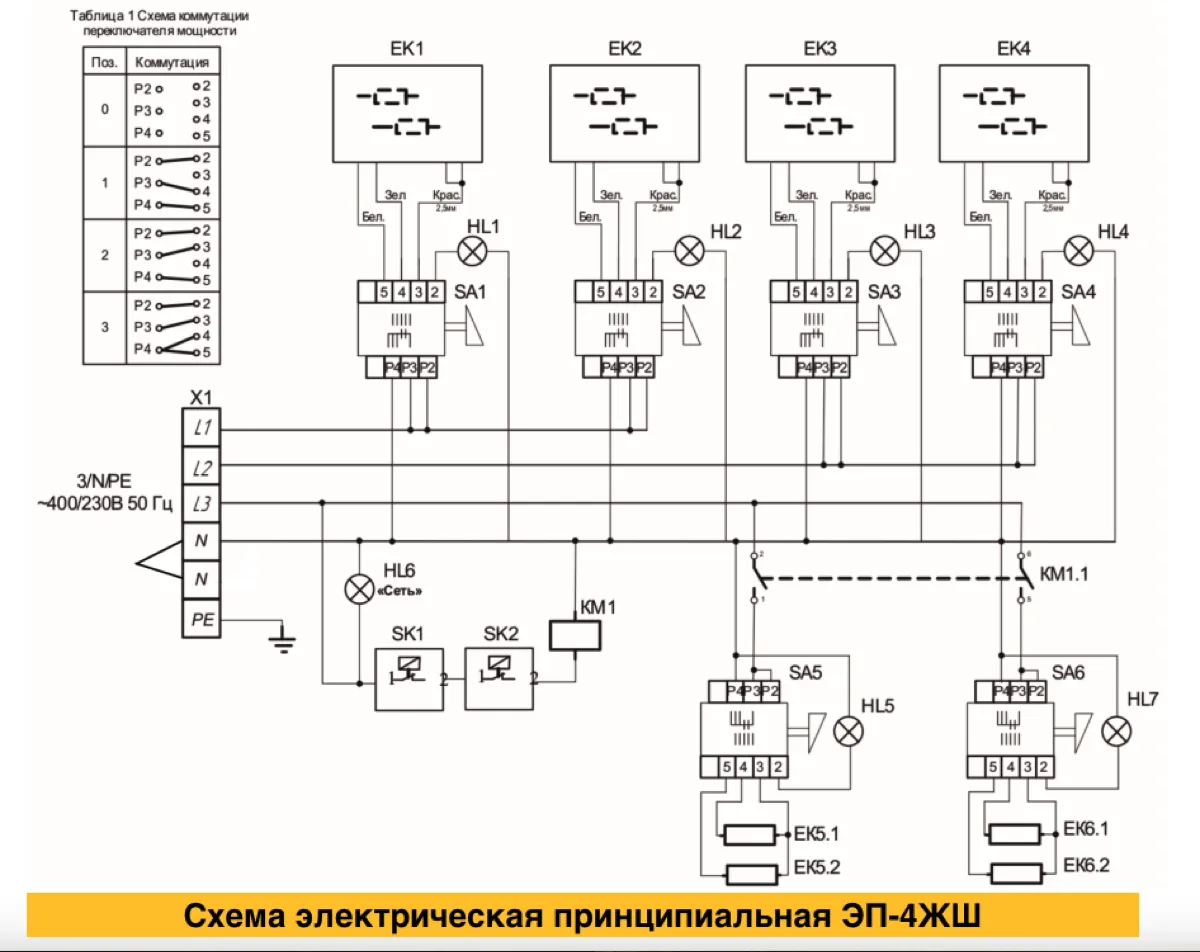

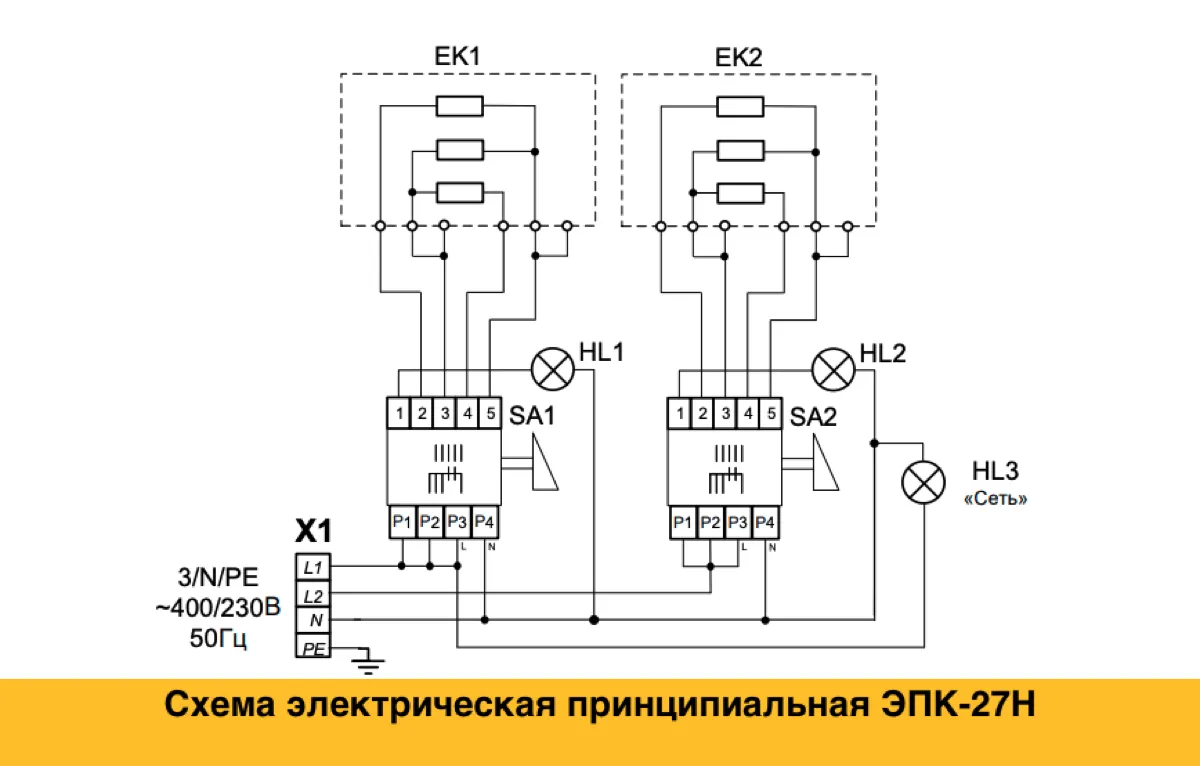

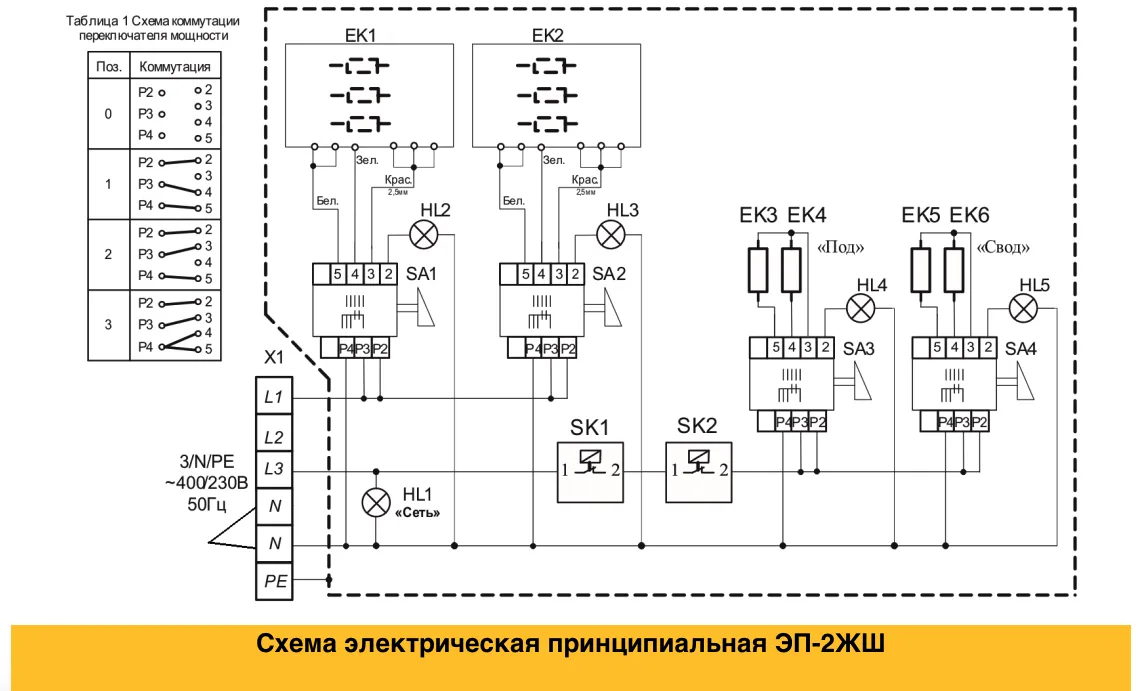

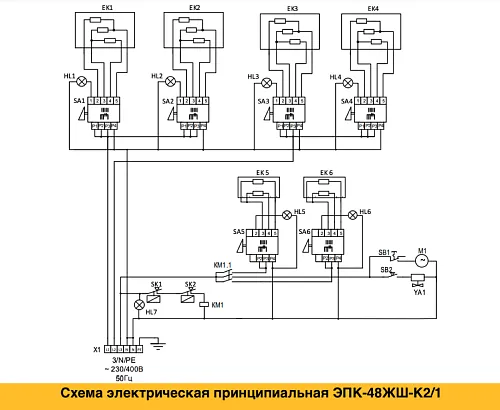

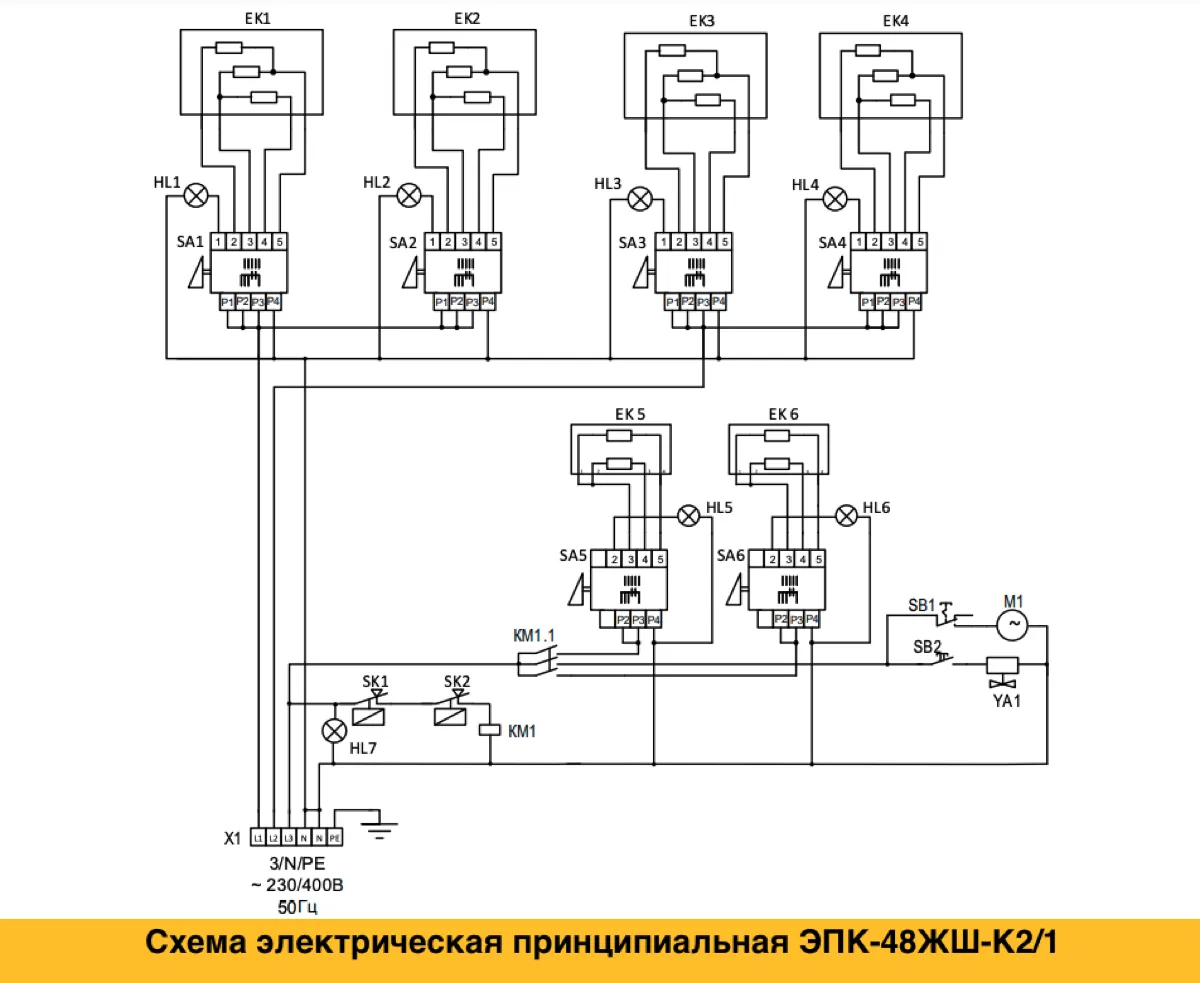

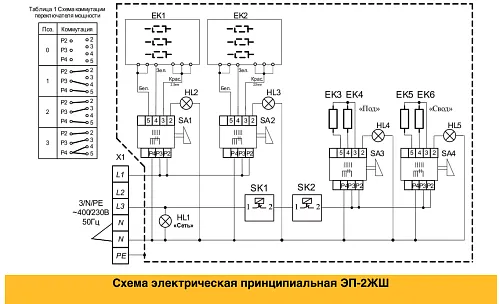

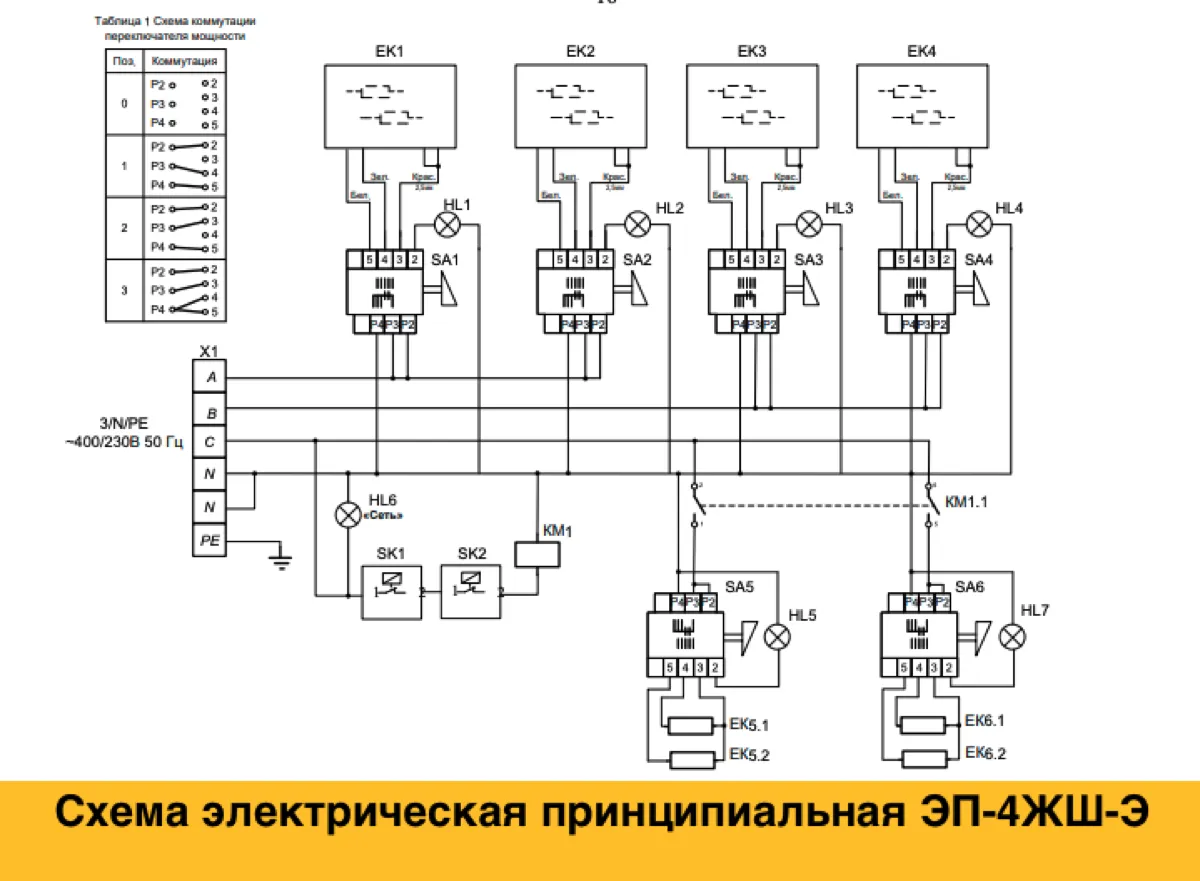

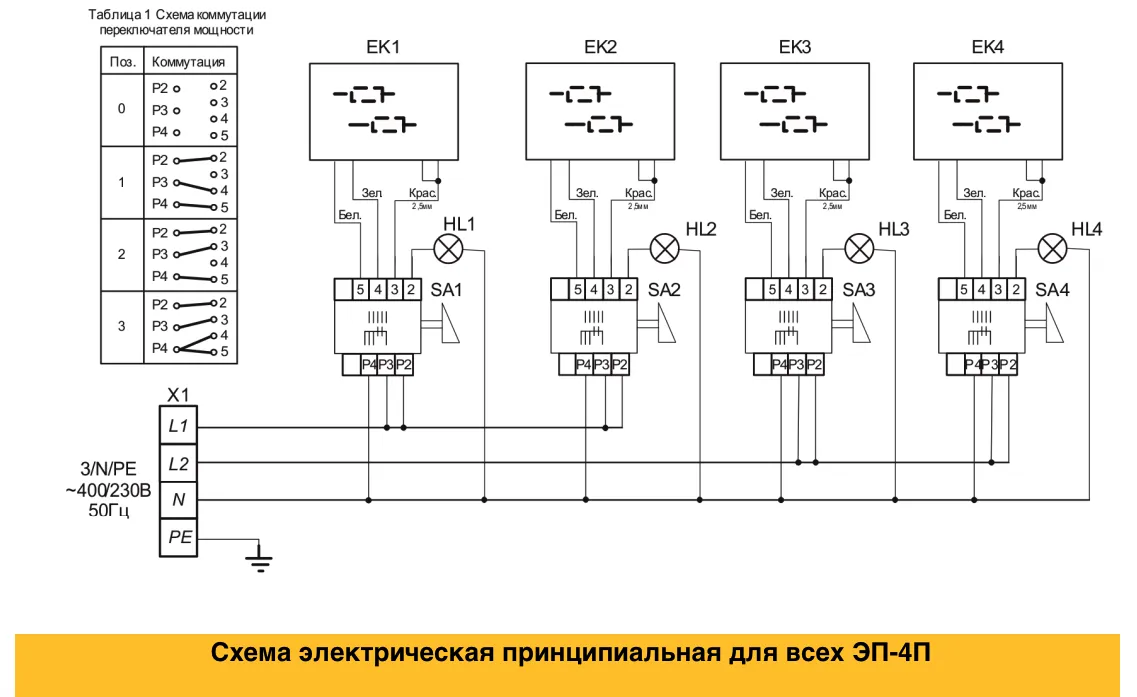

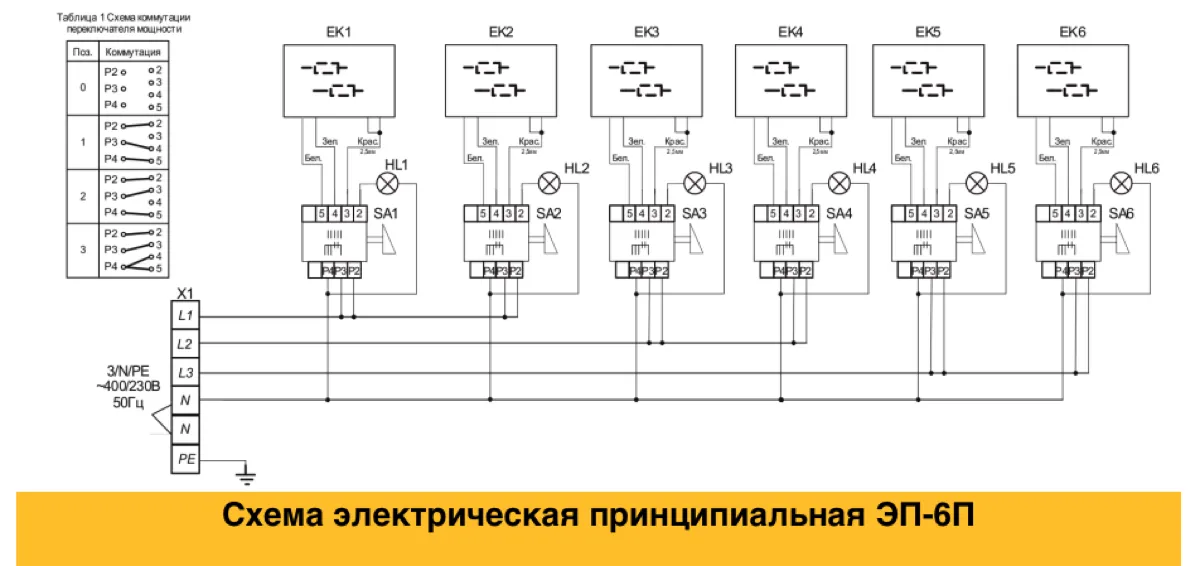

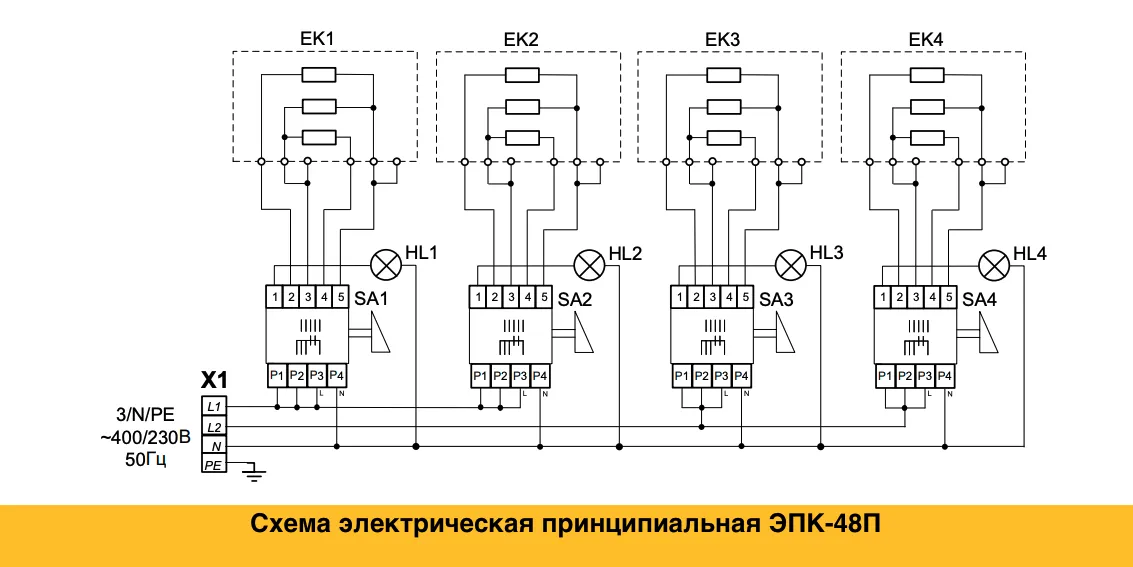

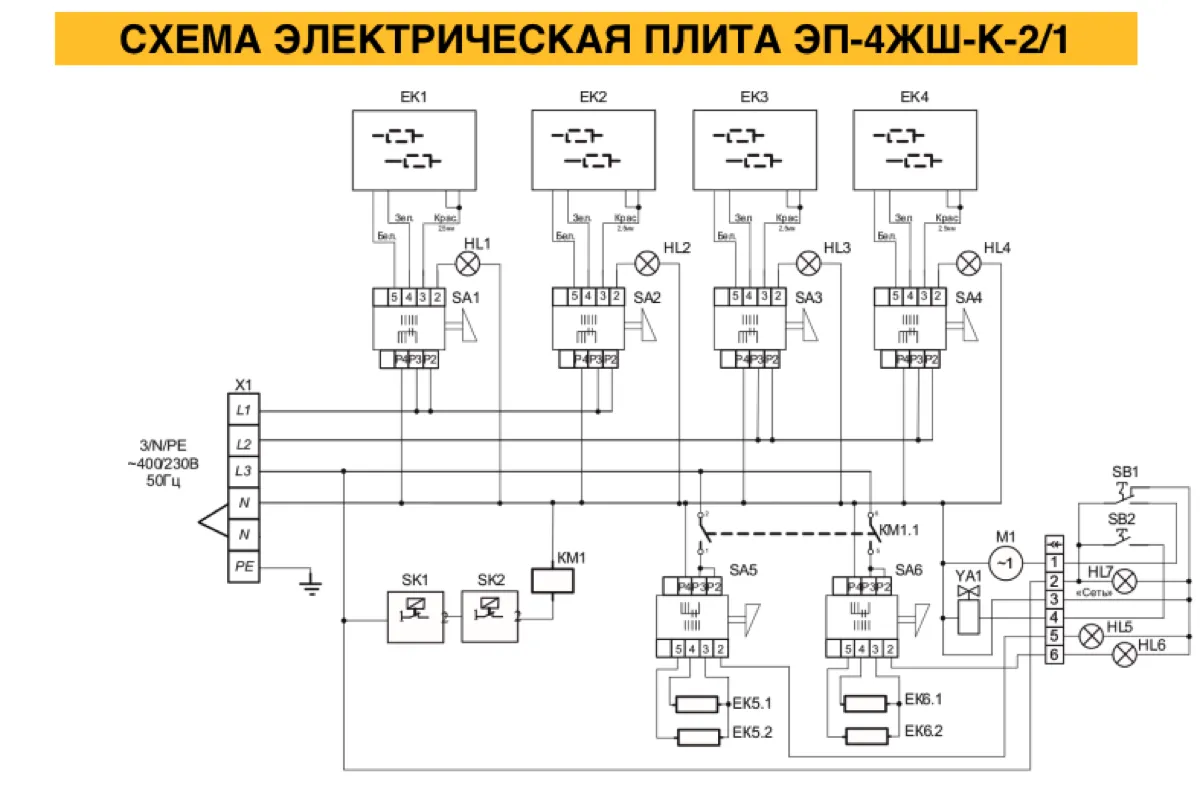

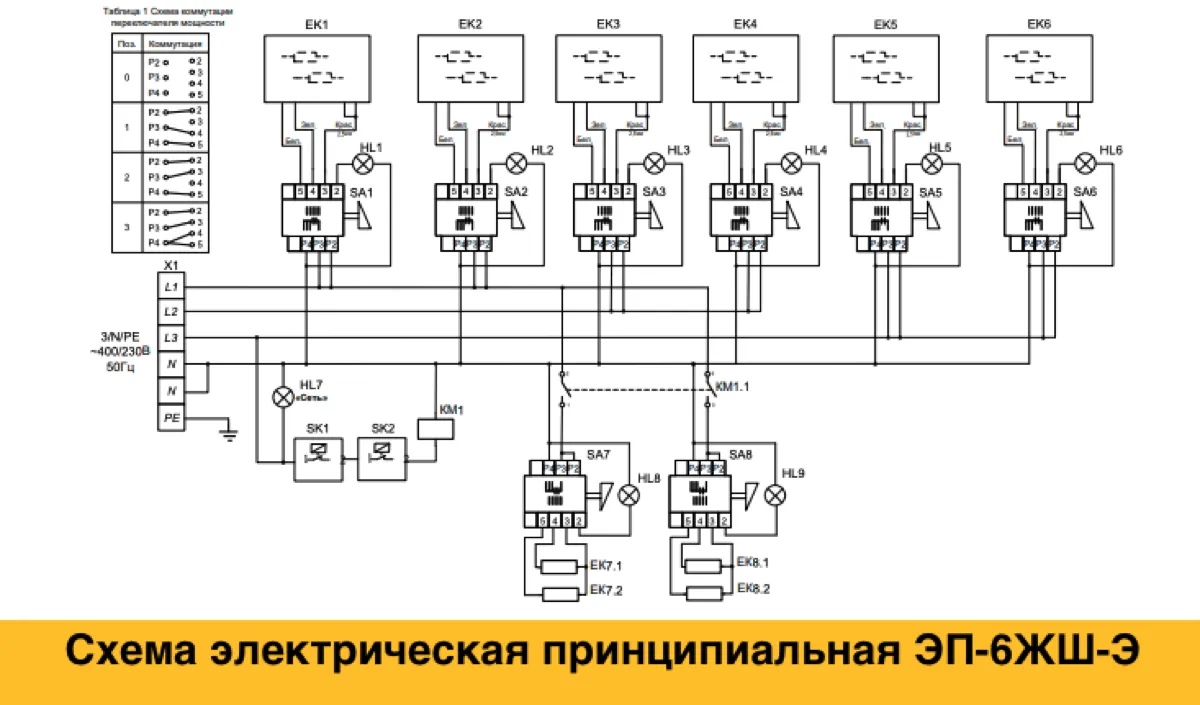

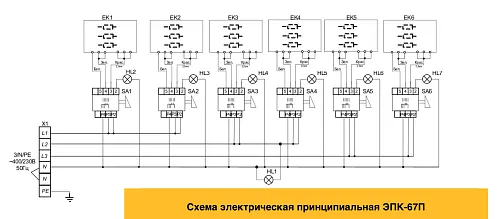

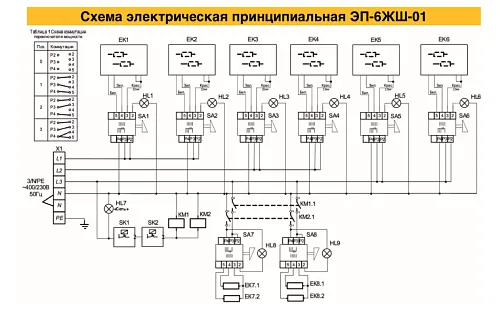

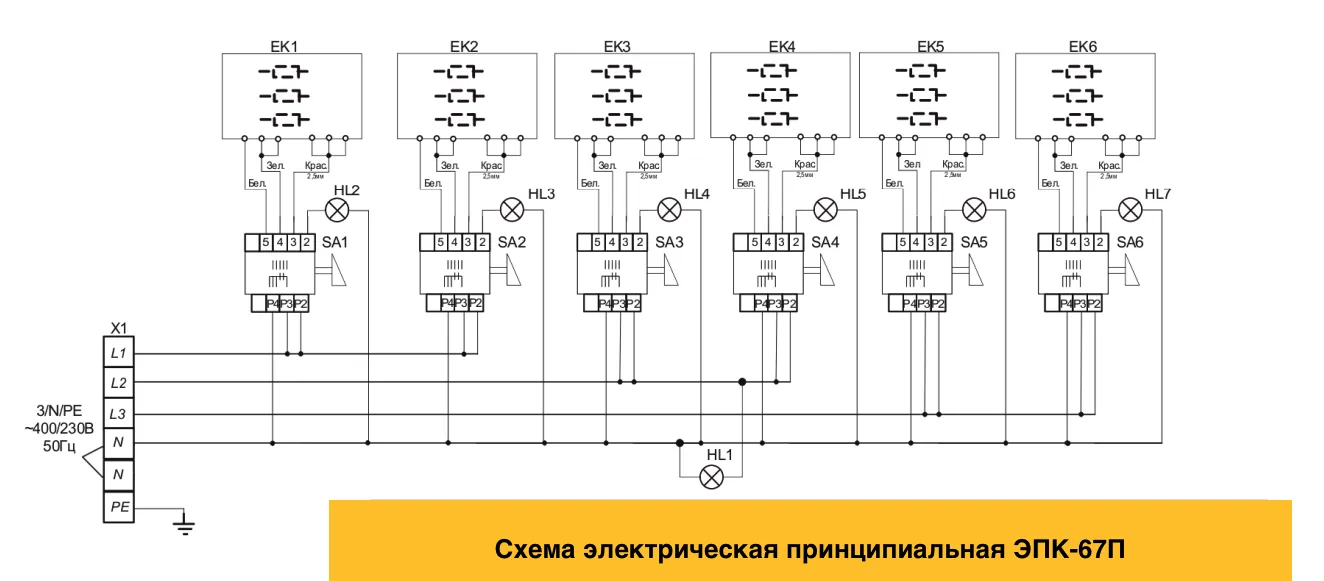

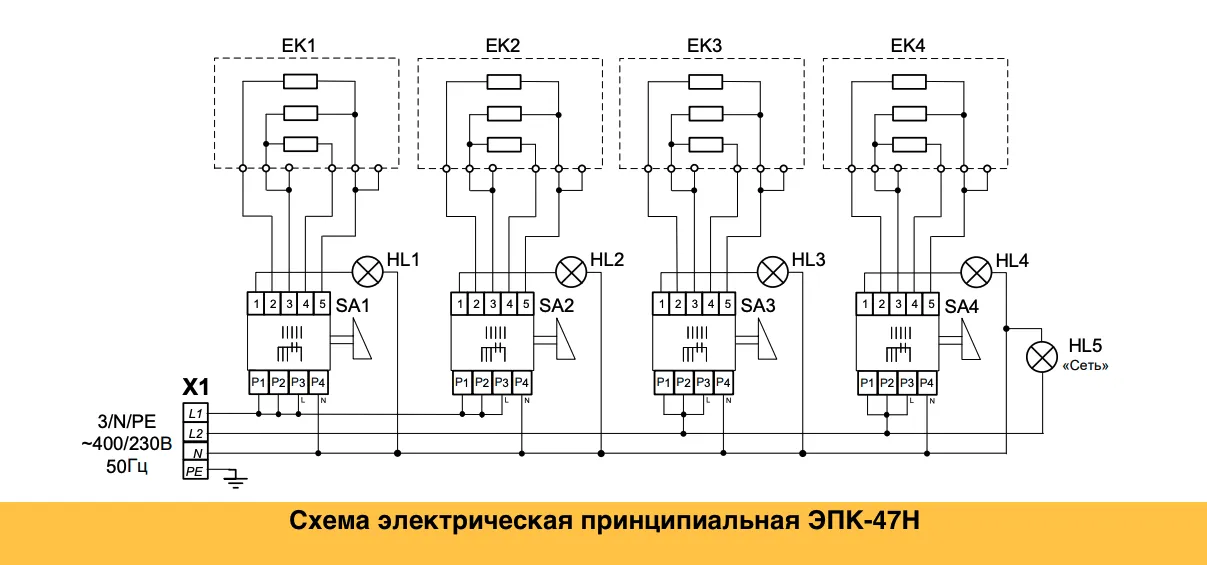

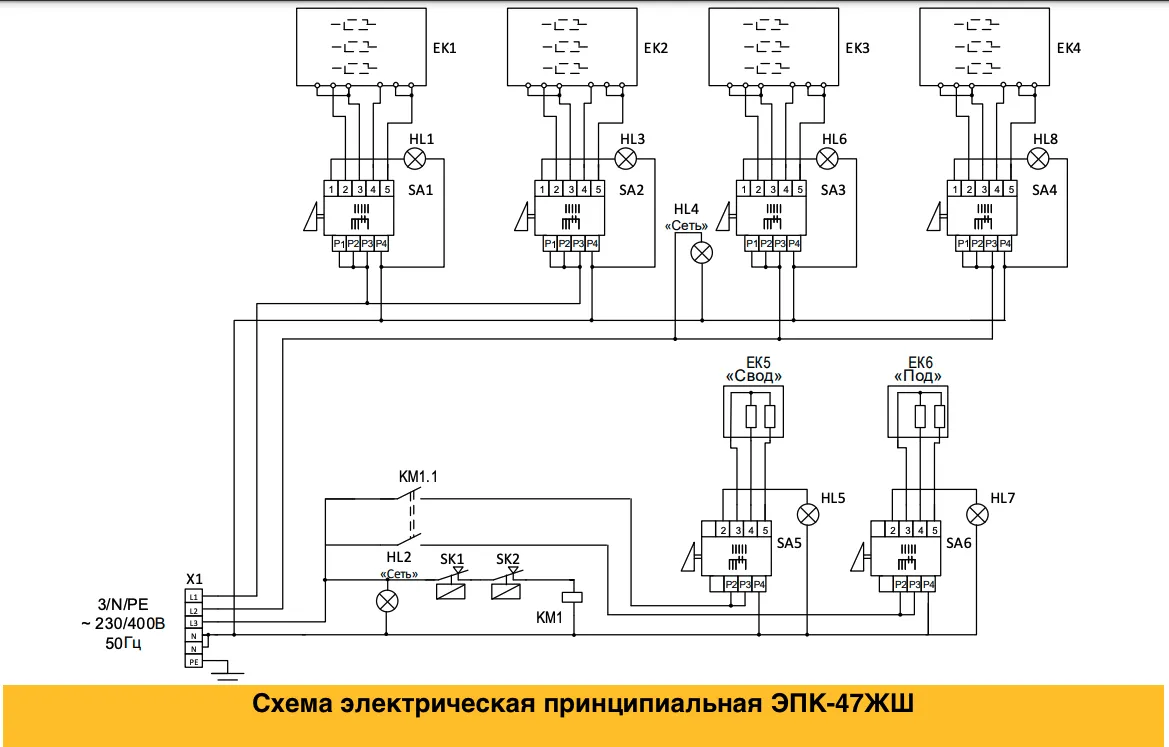

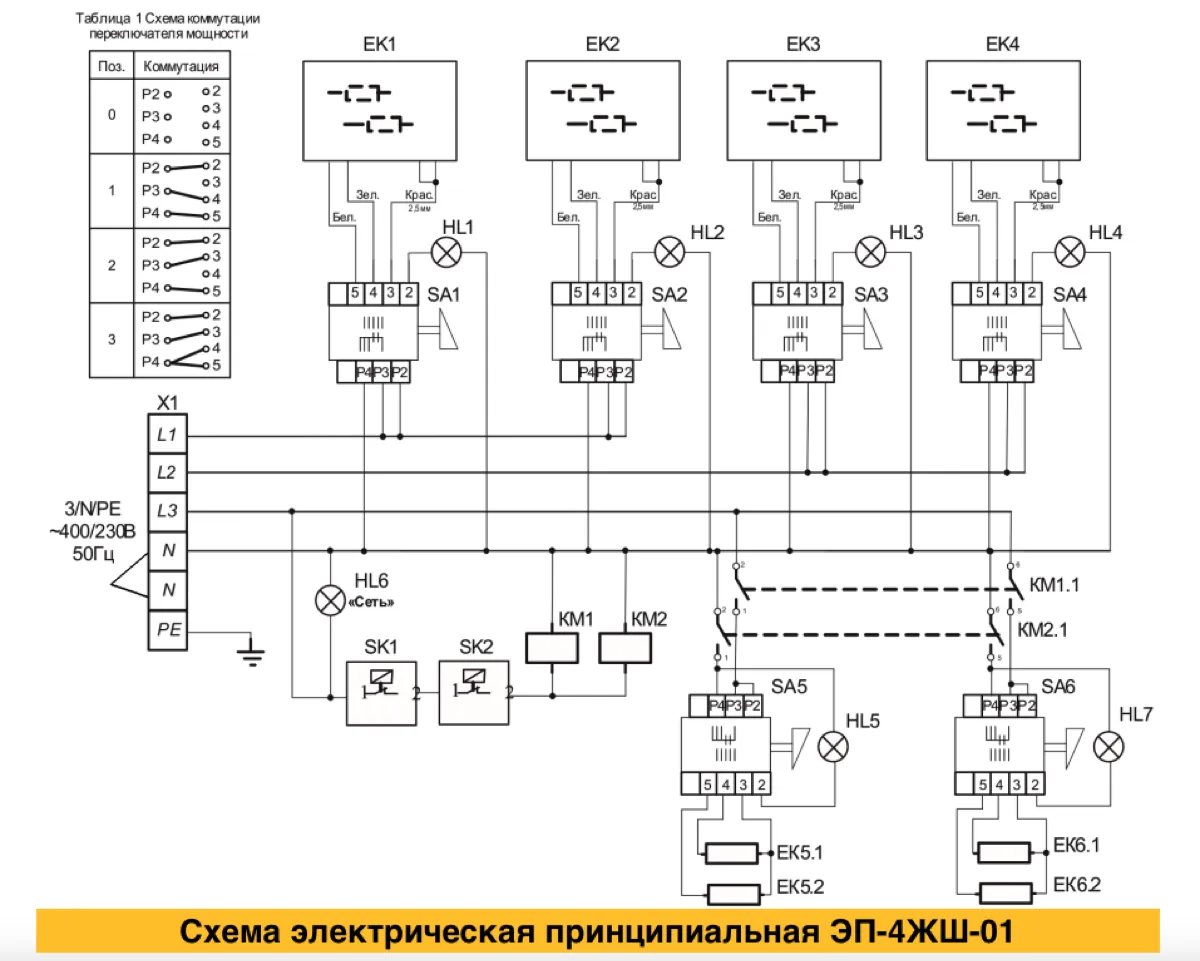

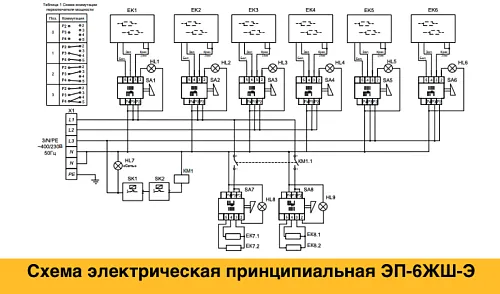

В галерее приведены схемы моделей Abat с двумя, четырьмя и шестью конфорками, включая исполнения ЭП-2ЖШ, ЭП-4ЖШ, ЭП-4П, ЭП-6ЖШ, ЭП-6П и ряд плит серии ЭПК. Набор компонентов зависит от наличия жарочного шкафа, числа конфорок и конкретной модификации.
Как выбрать подходящую схему
- Считайте полное обозначение плиты с заводского шильдика.
- Сверьте количество конфорок и наличие жарочного шкафа.
- Проверьте напряжение и вариант подключения.
- Сопоставьте обозначения переключателей, контакторов и нагревателей с установленными деталями.
Что проверяют по схеме
Цепи конфорок
Схема показывает, какие нагревательные элементы относятся к каждой ступени мощности и через какой переключатель они подключаются. При слабом нагреве проверяют не только ТЭН, но и контакты, проводку и коммутацию.
Жарочный шкаф
У моделей с духовкой отдельно обозначаются верхние и нижние нагреватели, терморегулятор, сигнальные лампы и защита от перегрева. Номиналы и расположение контактов должны совпадать с конкретным исполнением.
Связанные запчасти из каталога ZipShop

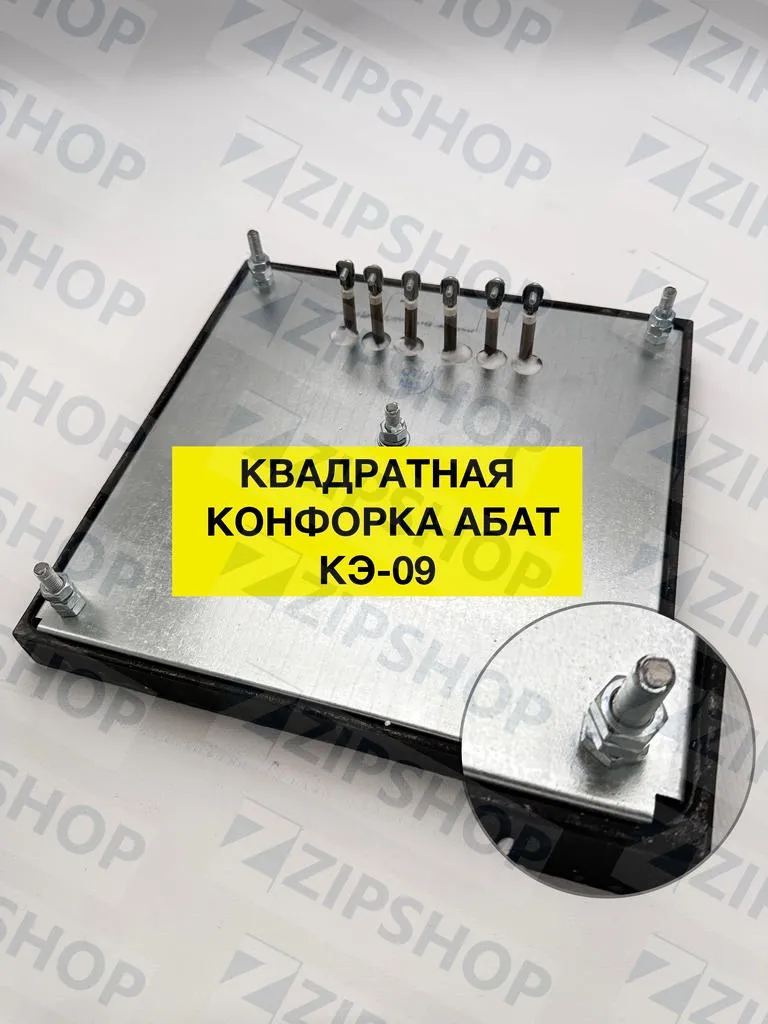

- Конфорка Abat КЭТ-0,09 300×300×30 мм — нагревательный узел для совместимых плит ЭП.

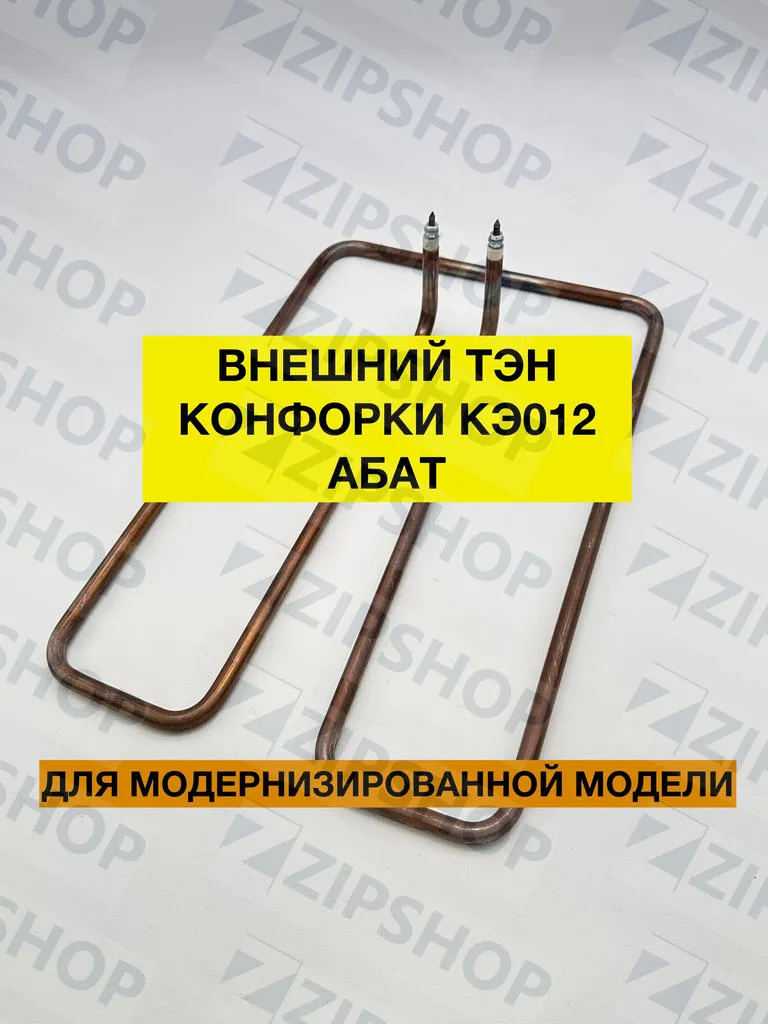

- ТЭН Abat 12000044649 мощностью 1900 Вт — внешний нагреватель конфорки КЭТ-0,12.

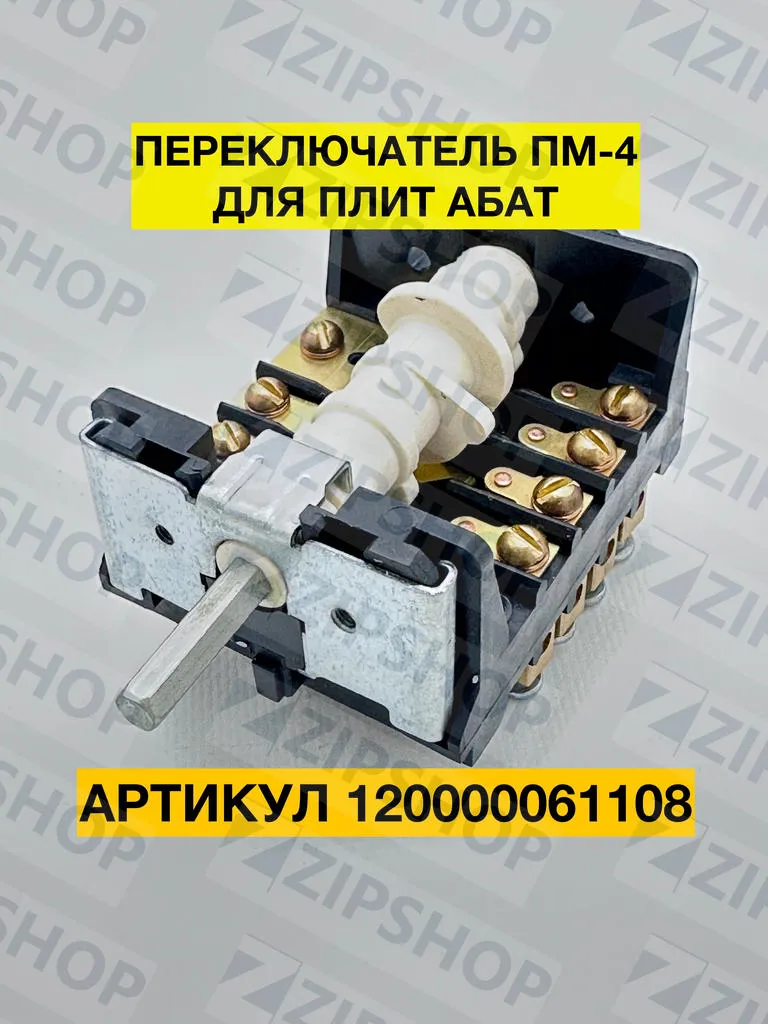

- Переключатель мощности ПМ-4 Abat 12000061108 — четырёхпозиционный переключатель режимов.

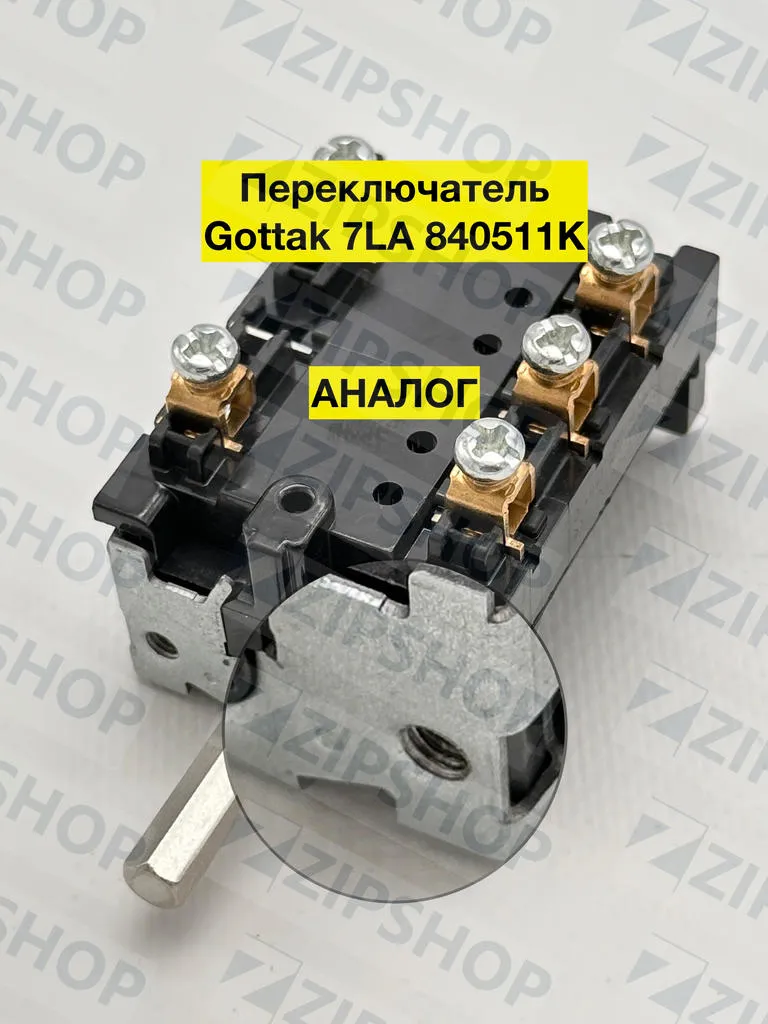

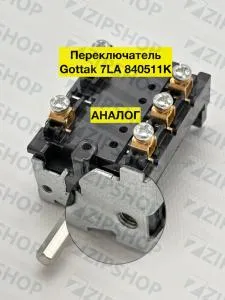

- Переключатель Gottak 840511 — применяется в совместимых плитах Abat ЭП и шкафах ЭПК.
Совместимость необходимо подтверждать по артикулу, электрическим параметрам и модели оборудования. Внешне похожие переключатели могут иметь другую контактную диаграмму.
Перед началом ремонта
Зафиксируйте маркировку плиты и детали, состояние клемм и фактическую схему подключения. Если проводка уже ремонтировалась, сравните её с заводской документацией и не восстанавливайте соединения только по цвету проводов.
