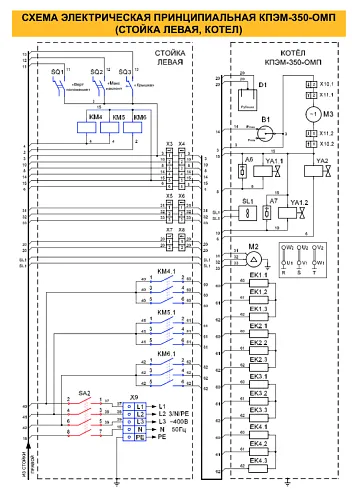

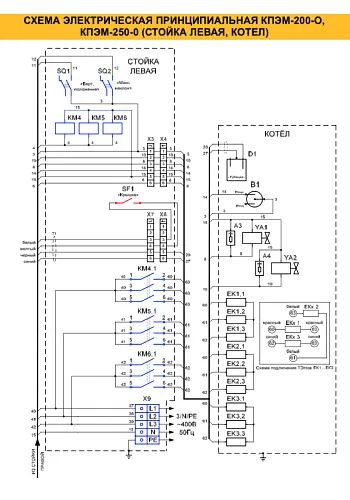

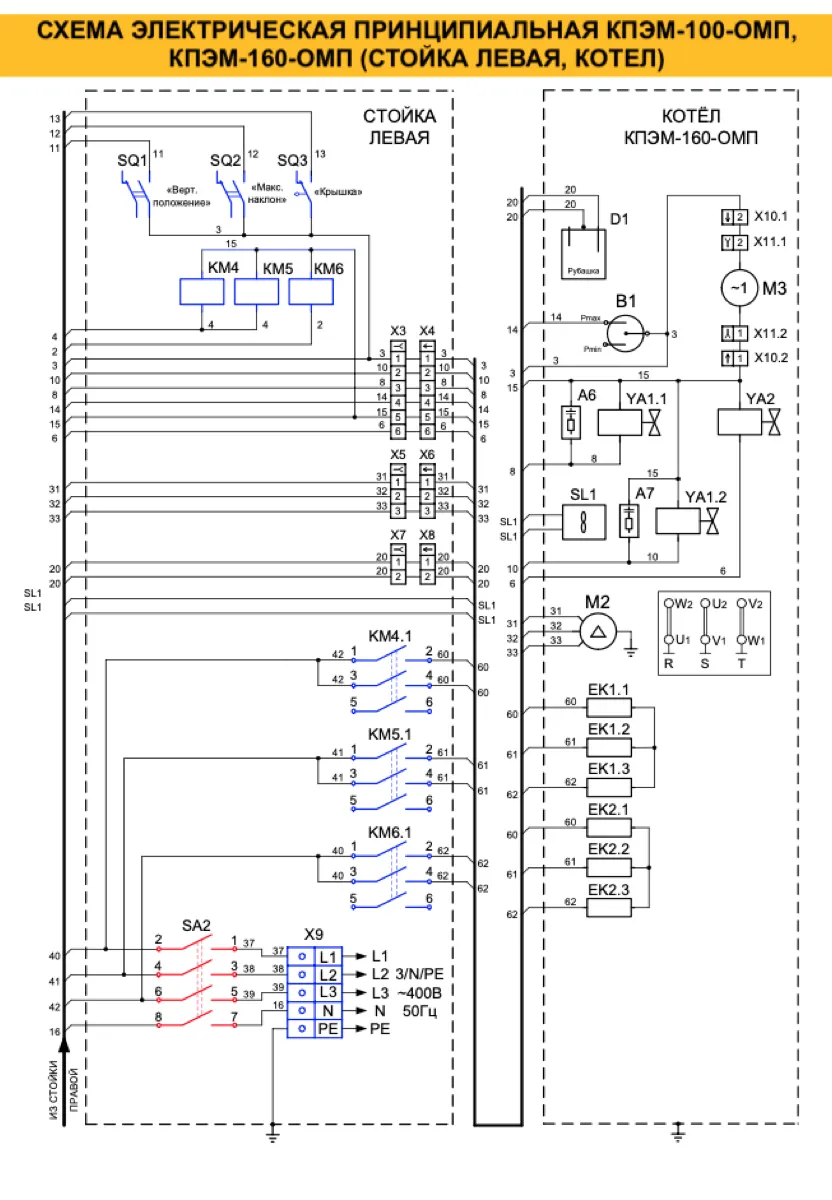

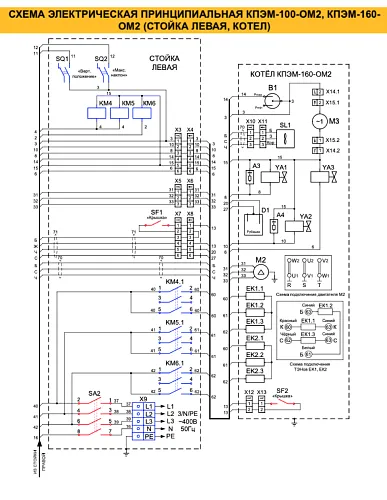

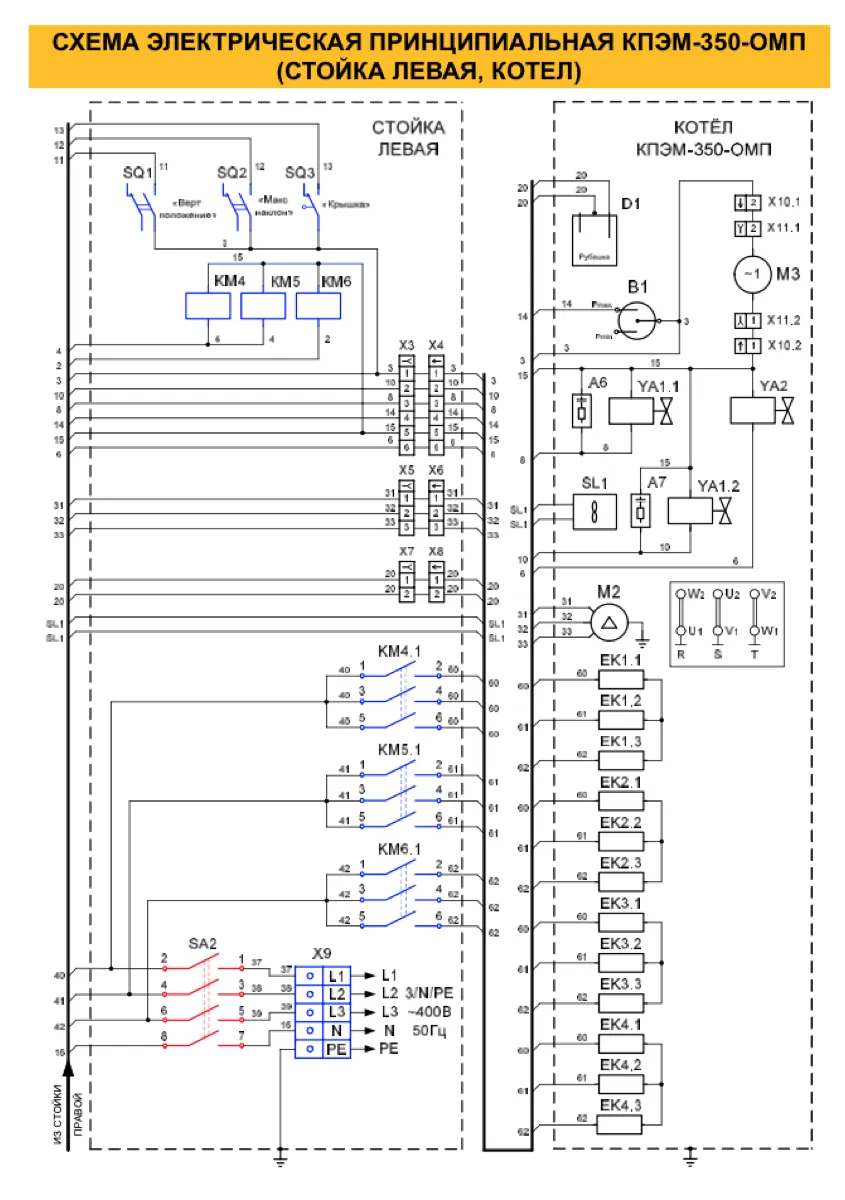

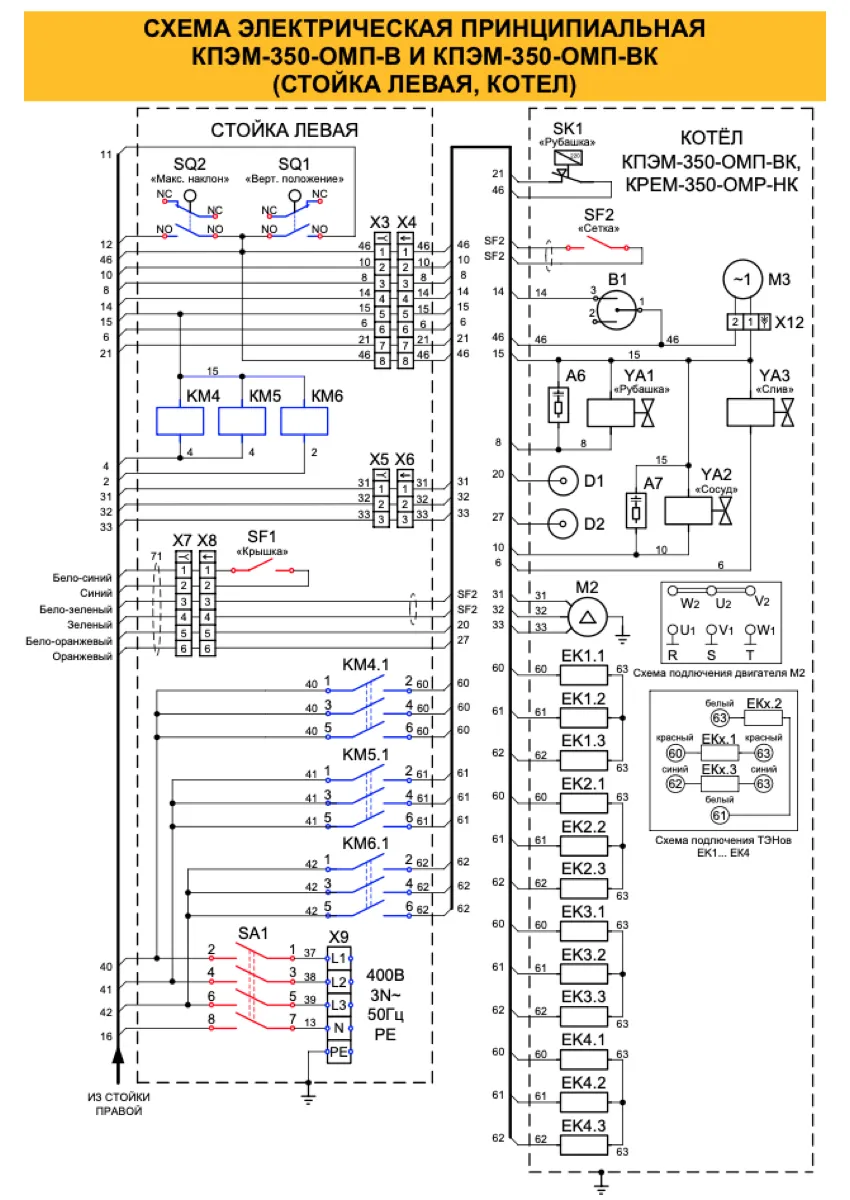

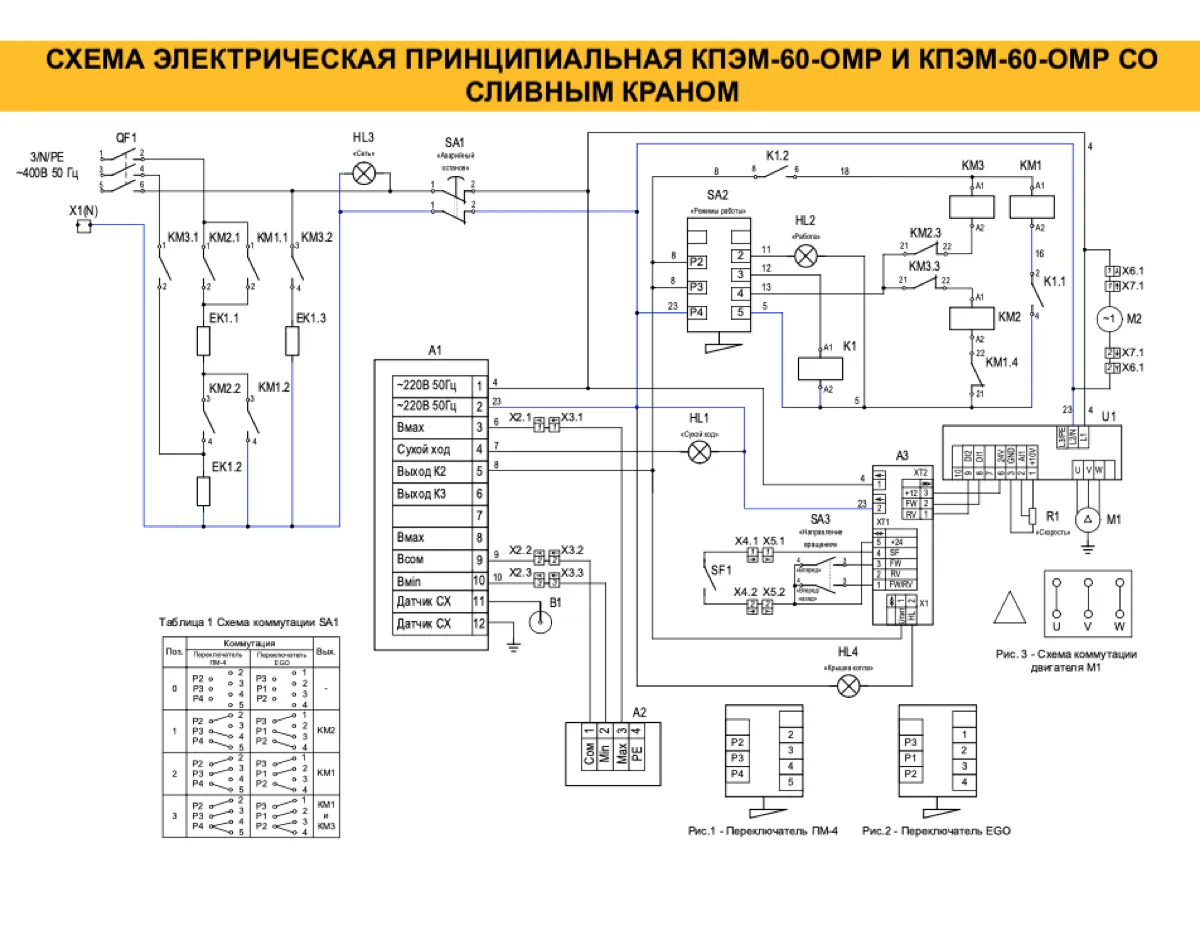

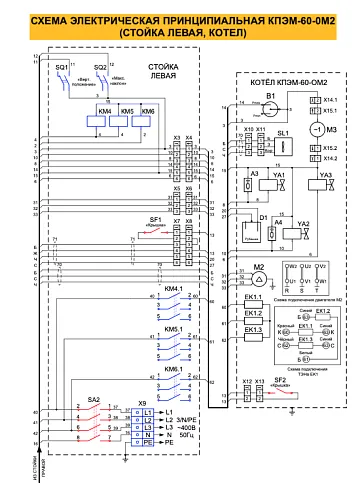

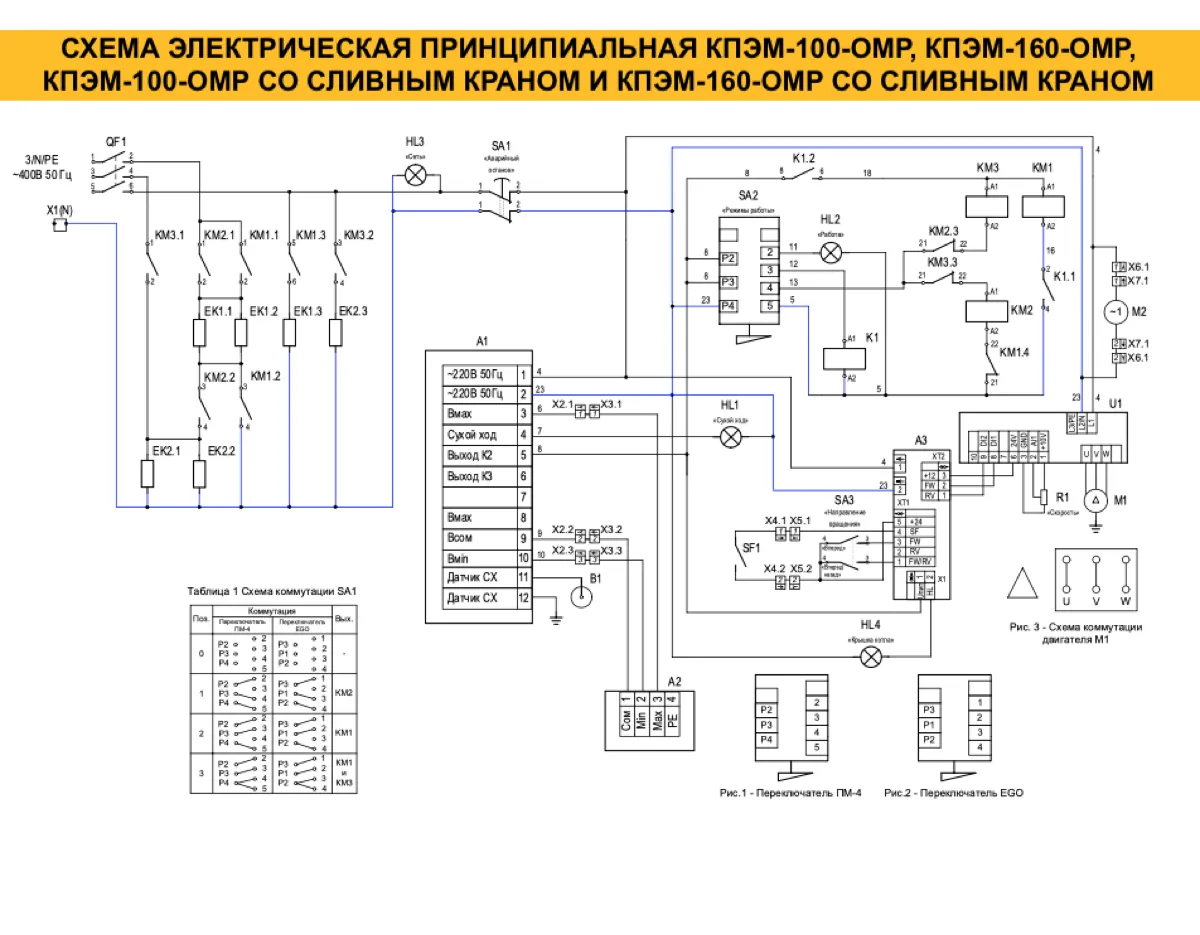

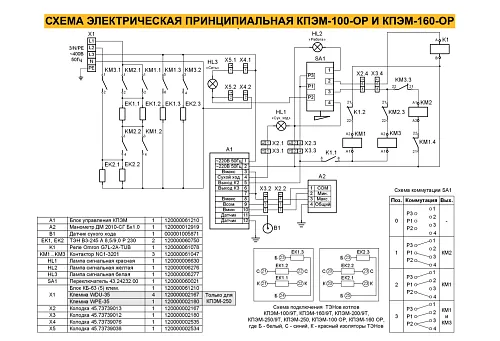

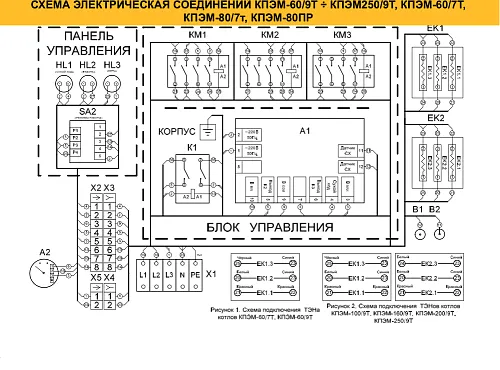

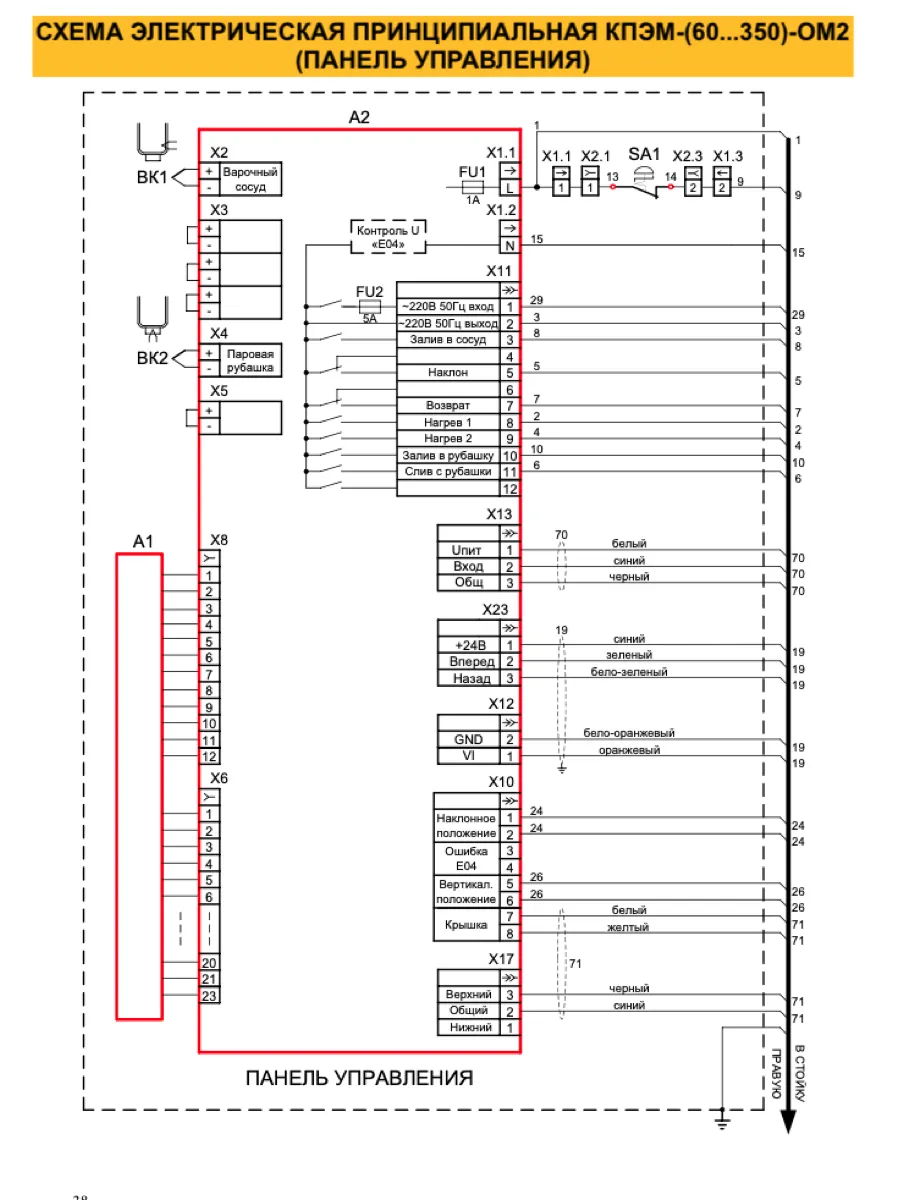

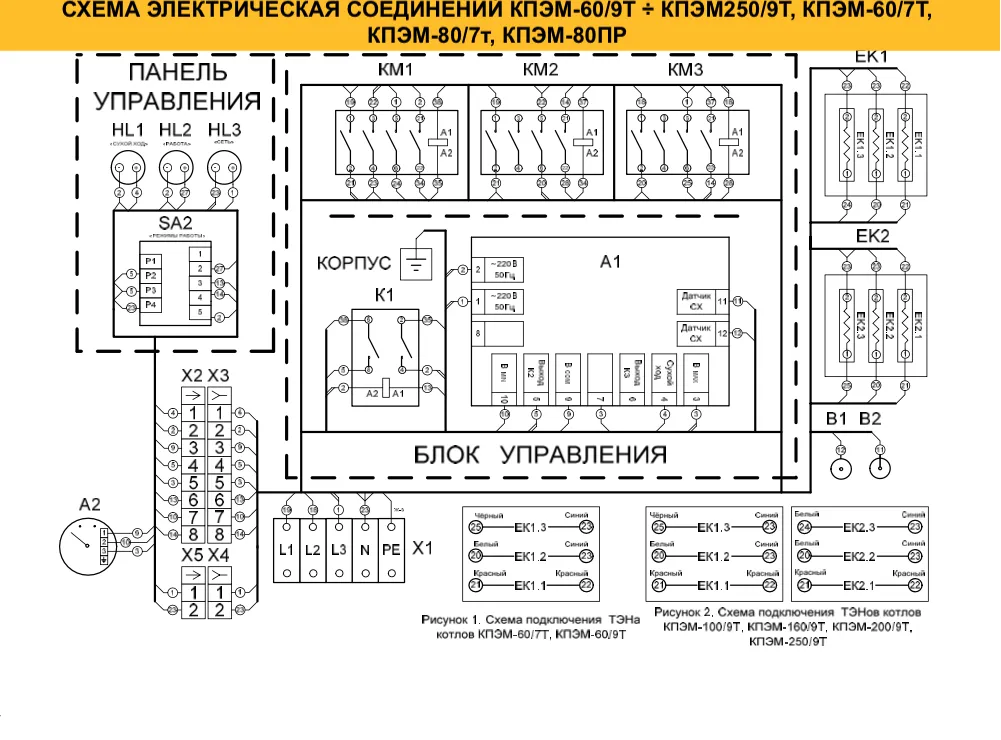

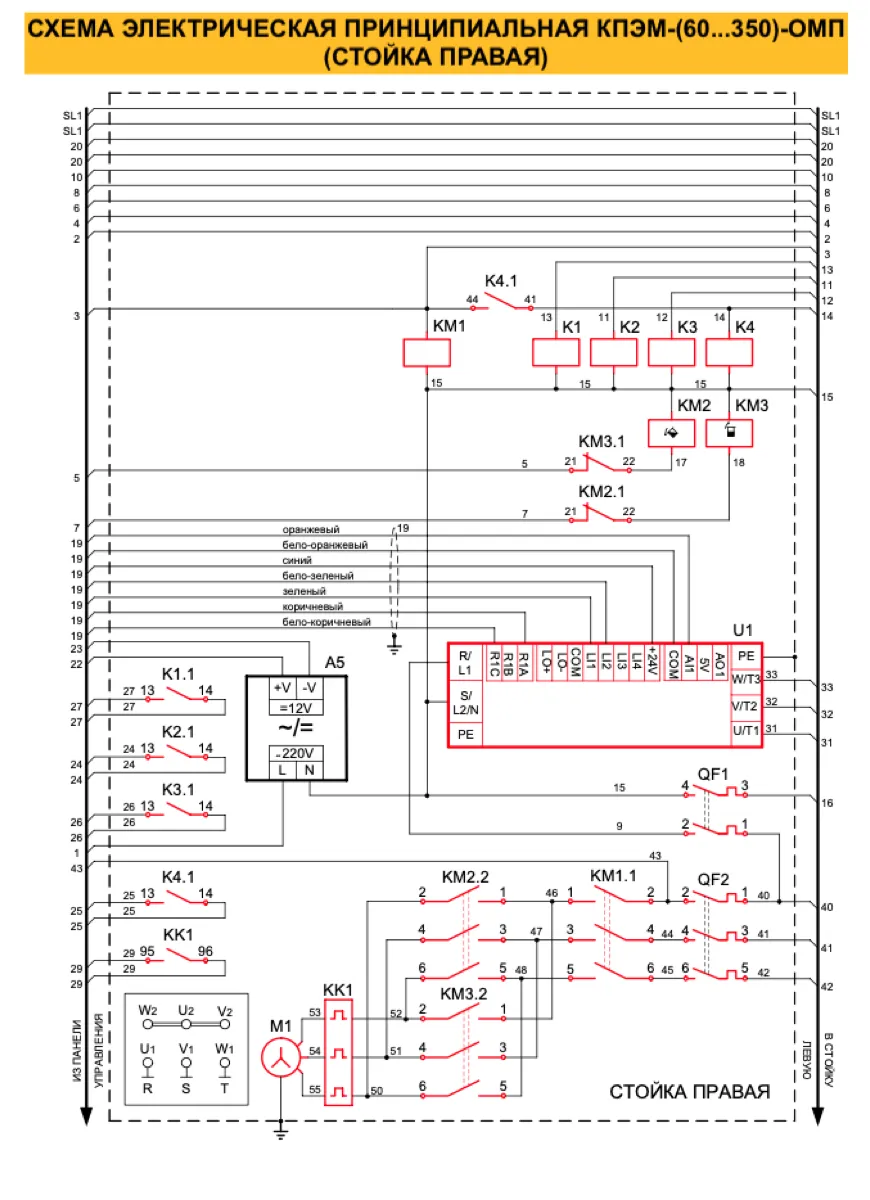

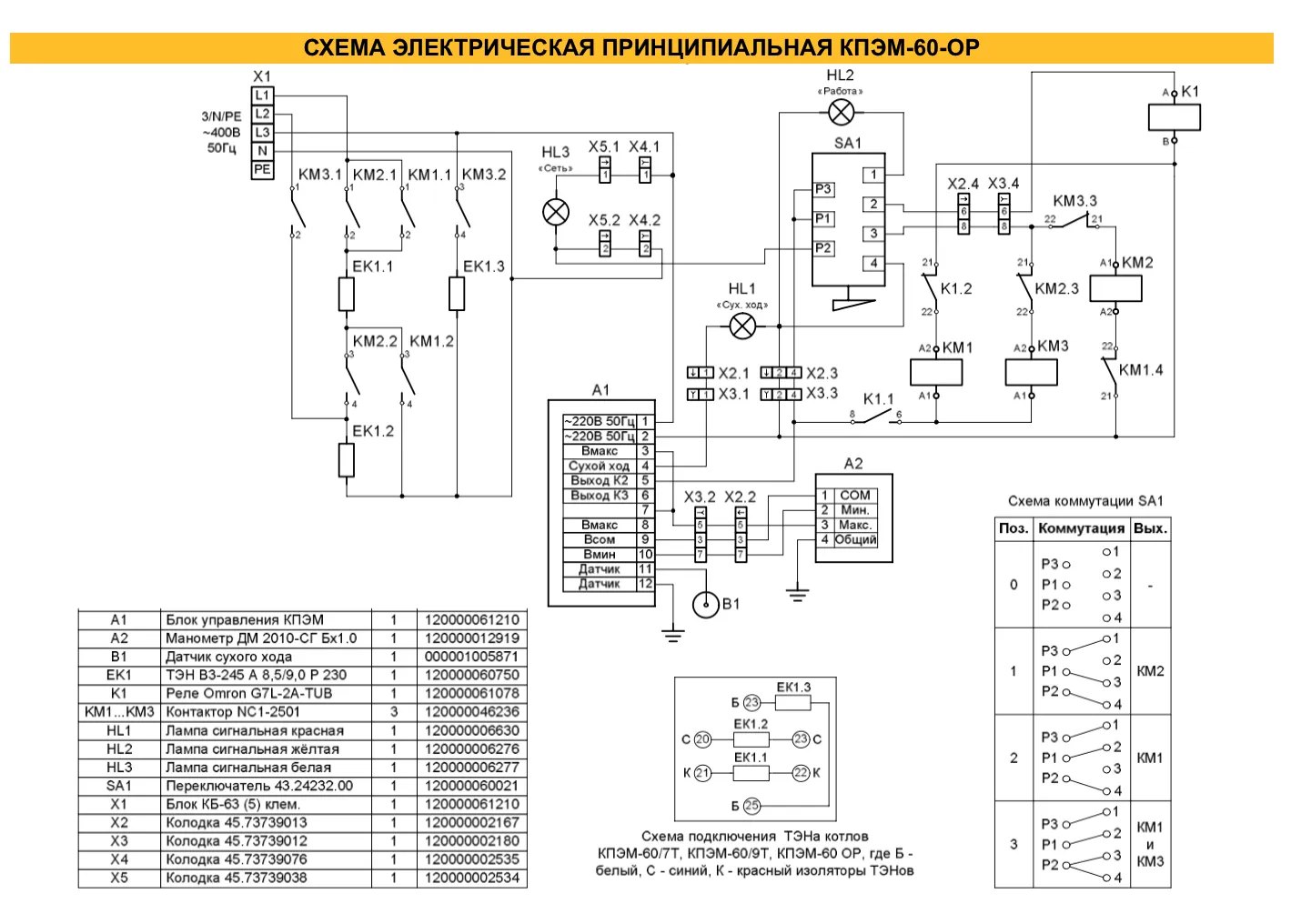

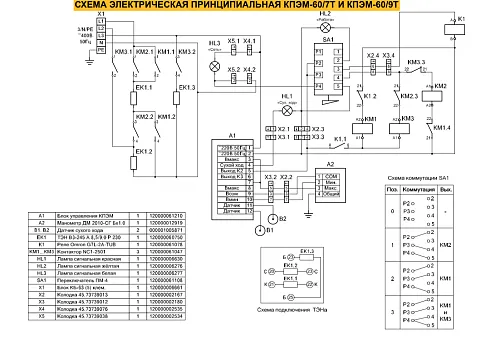

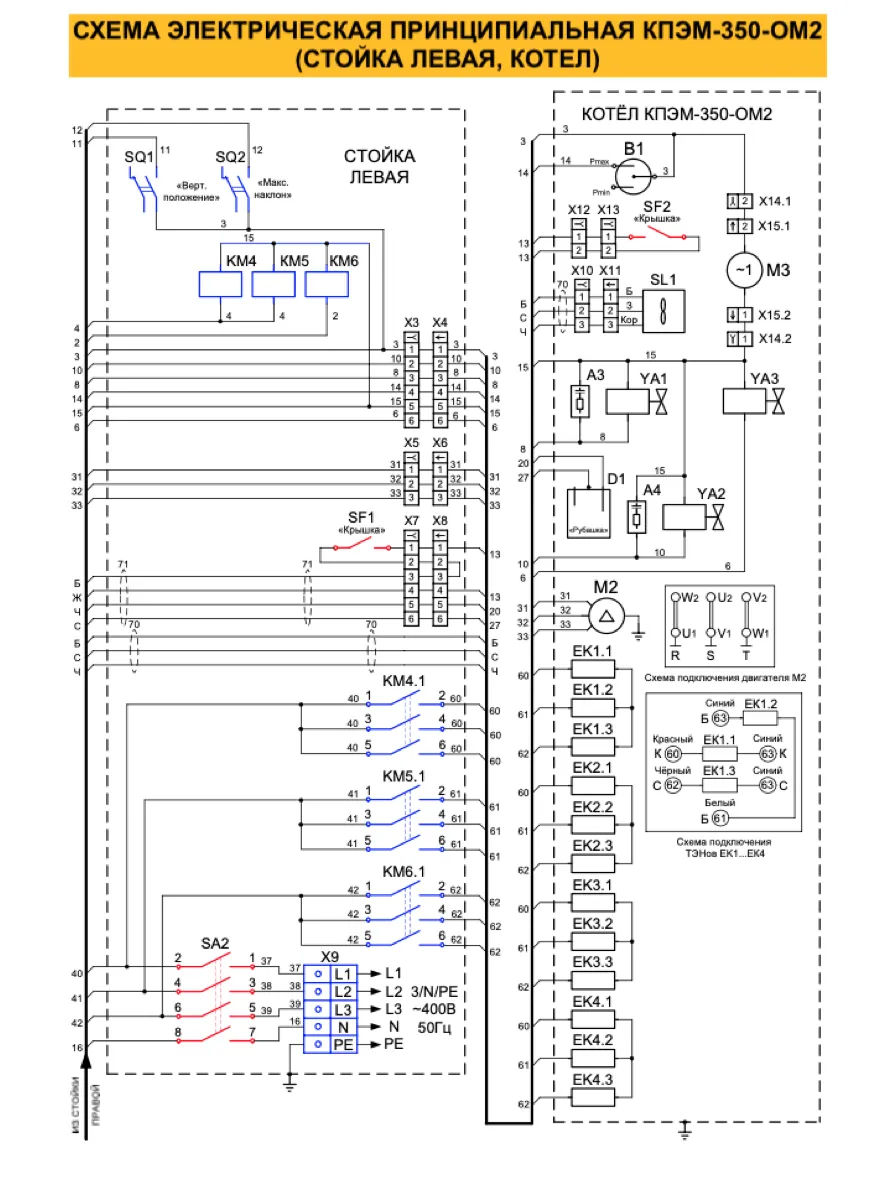

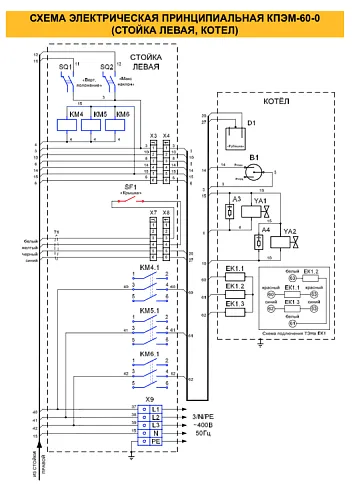

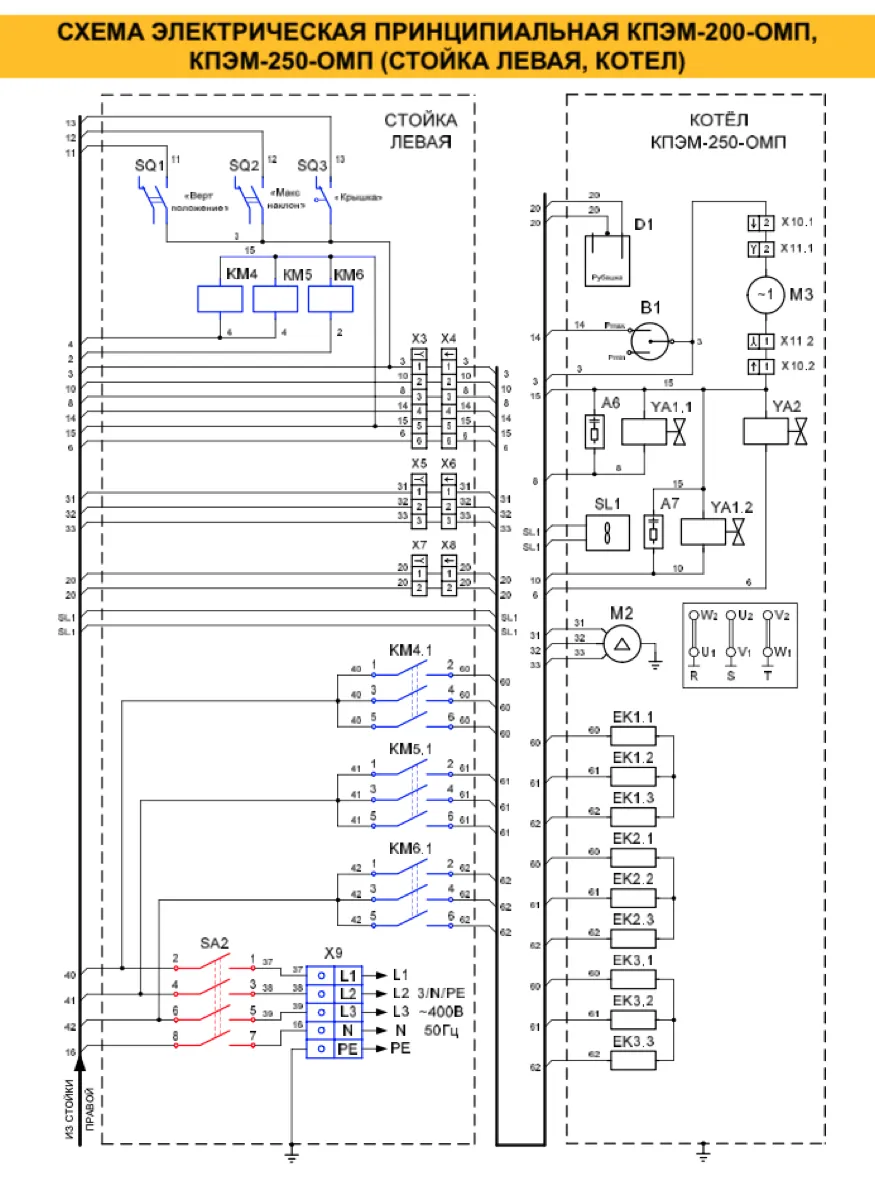

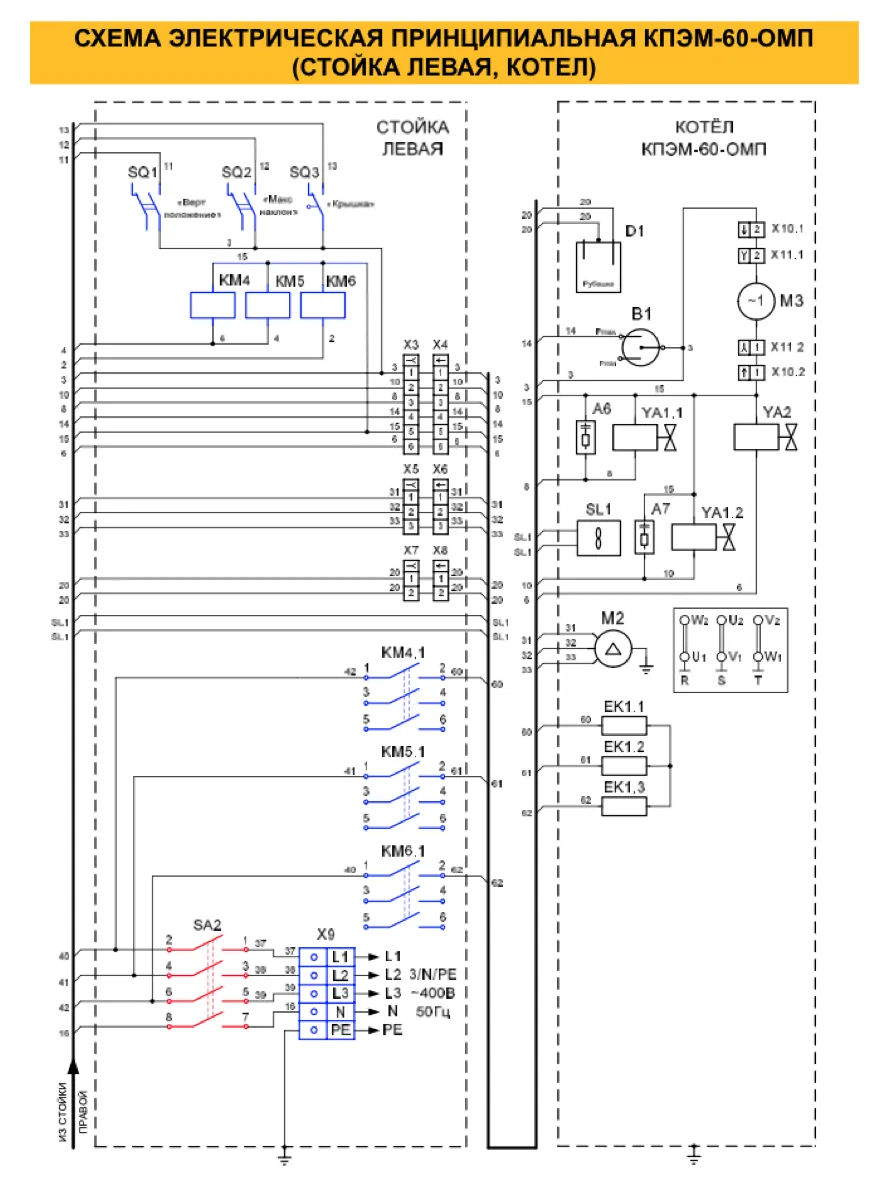

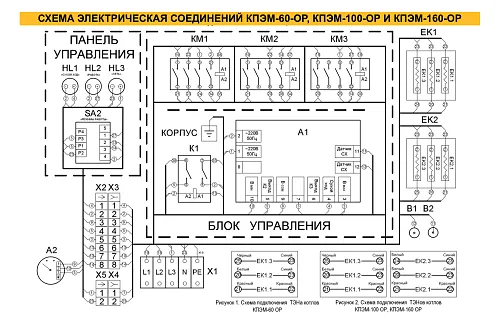

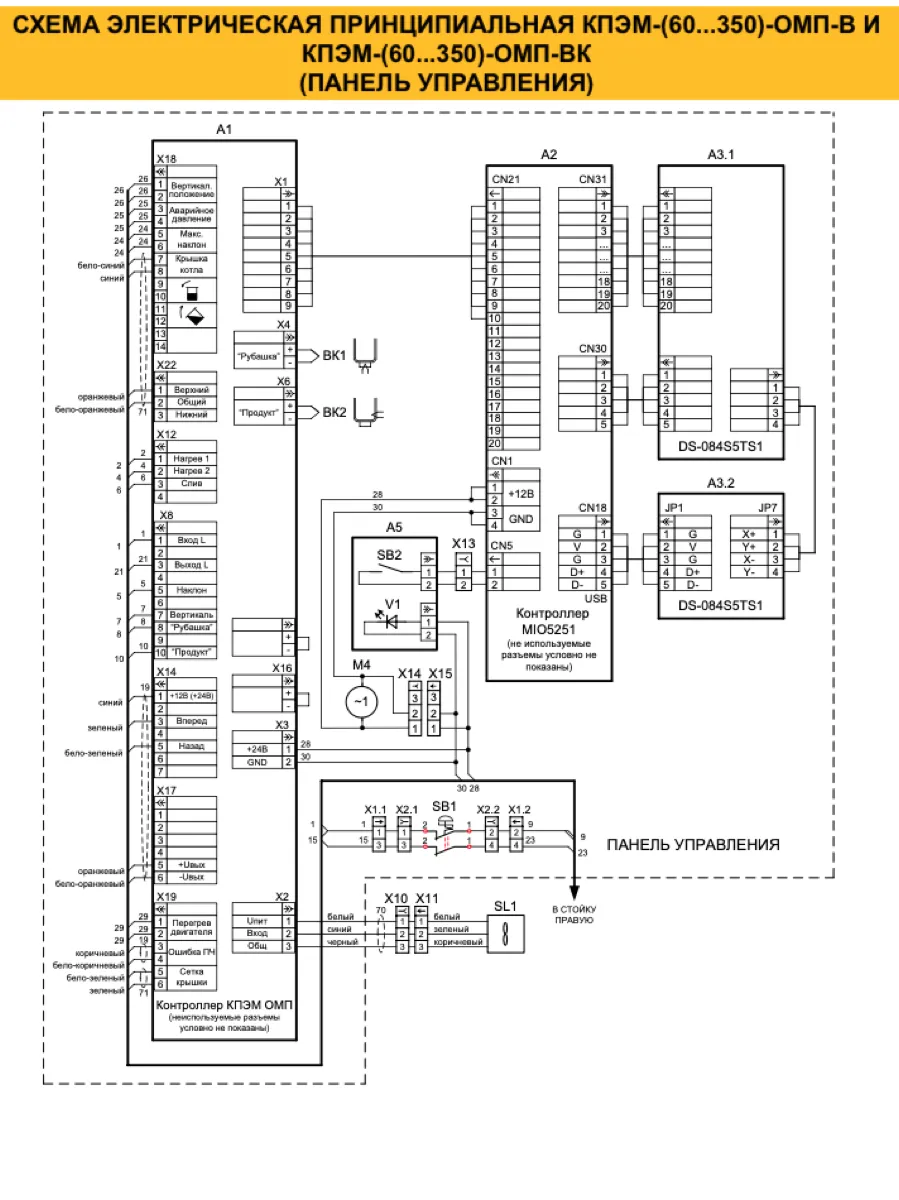

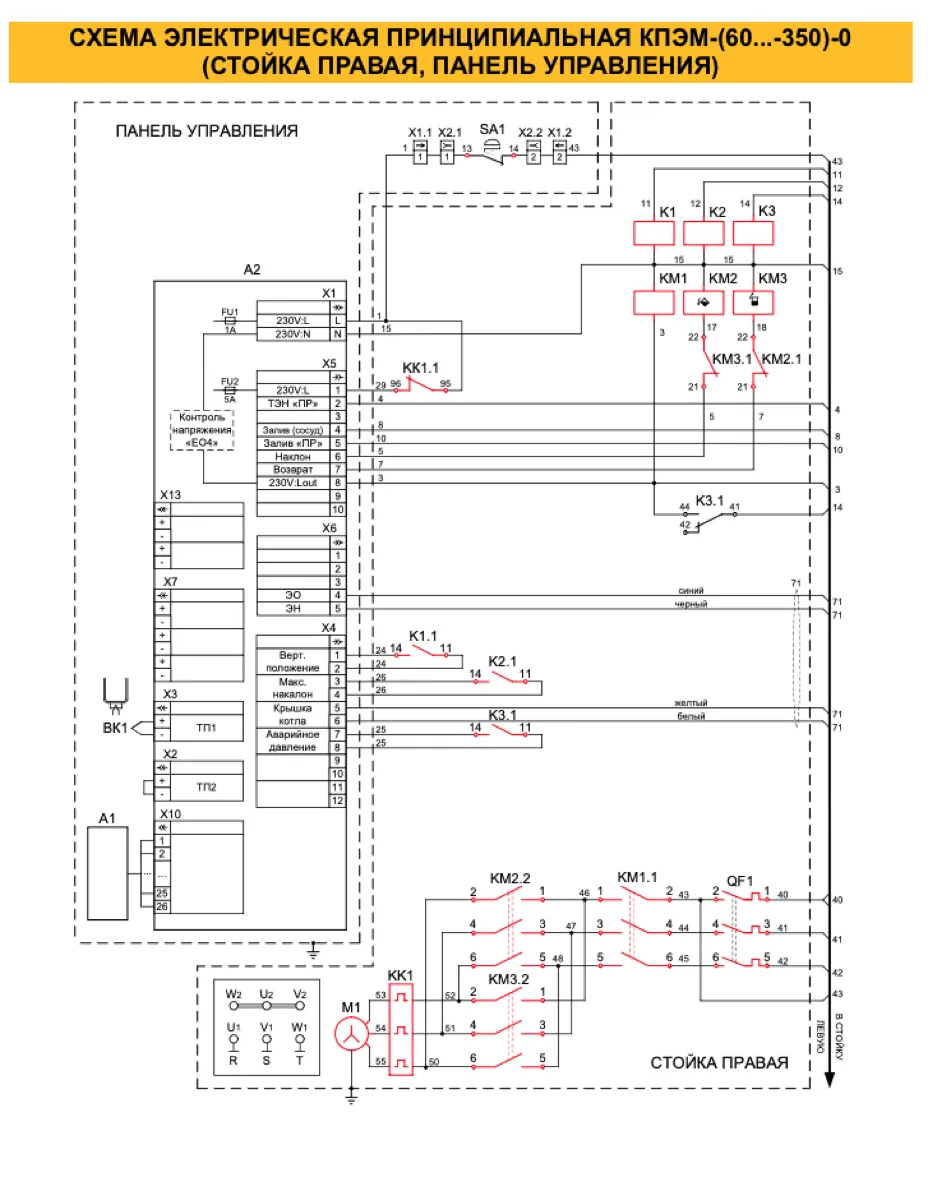

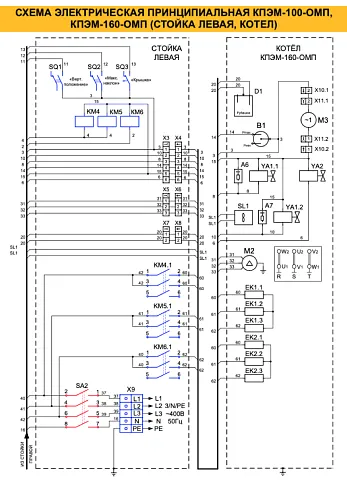

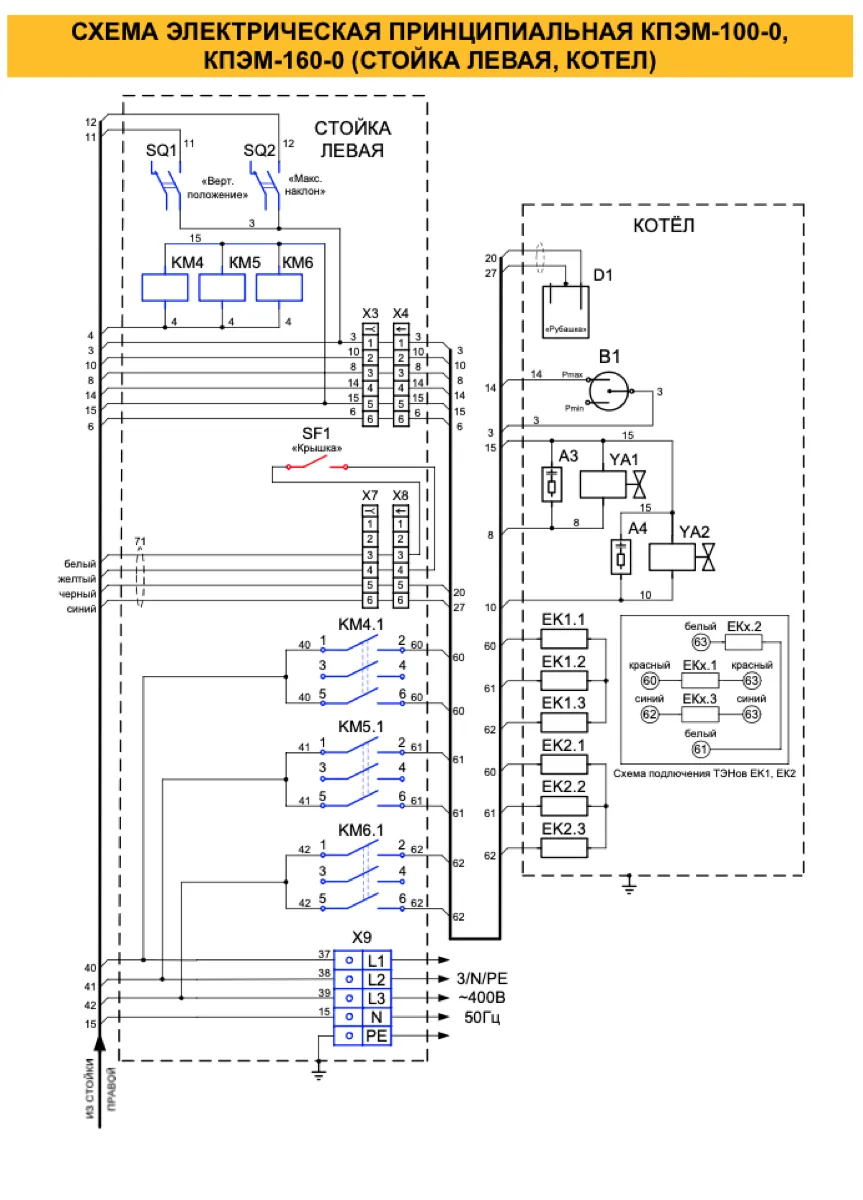

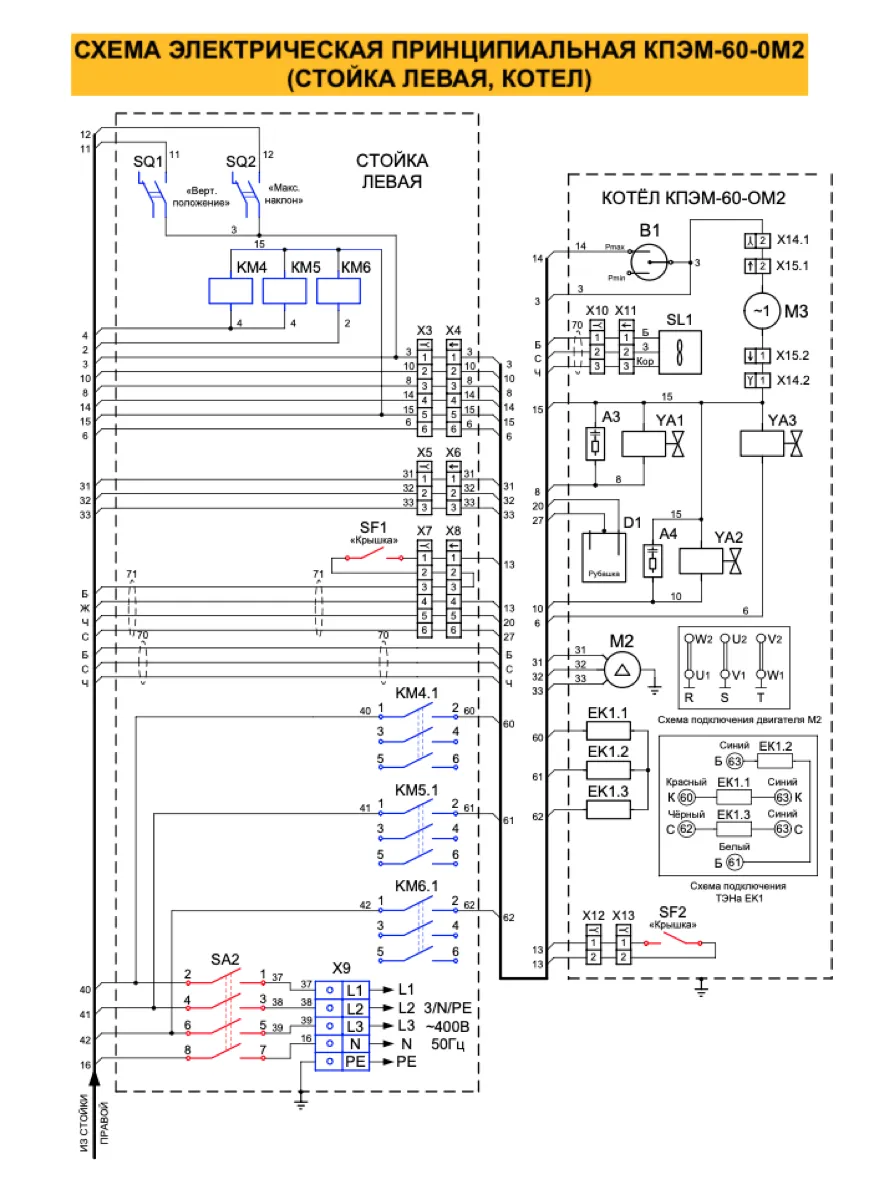

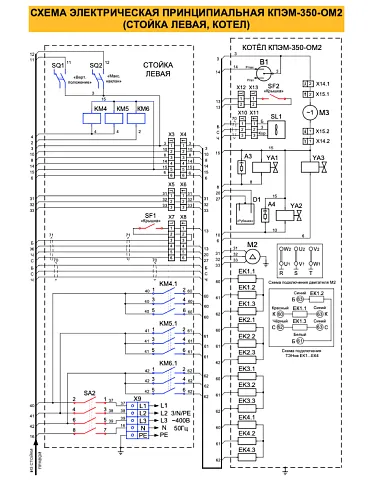

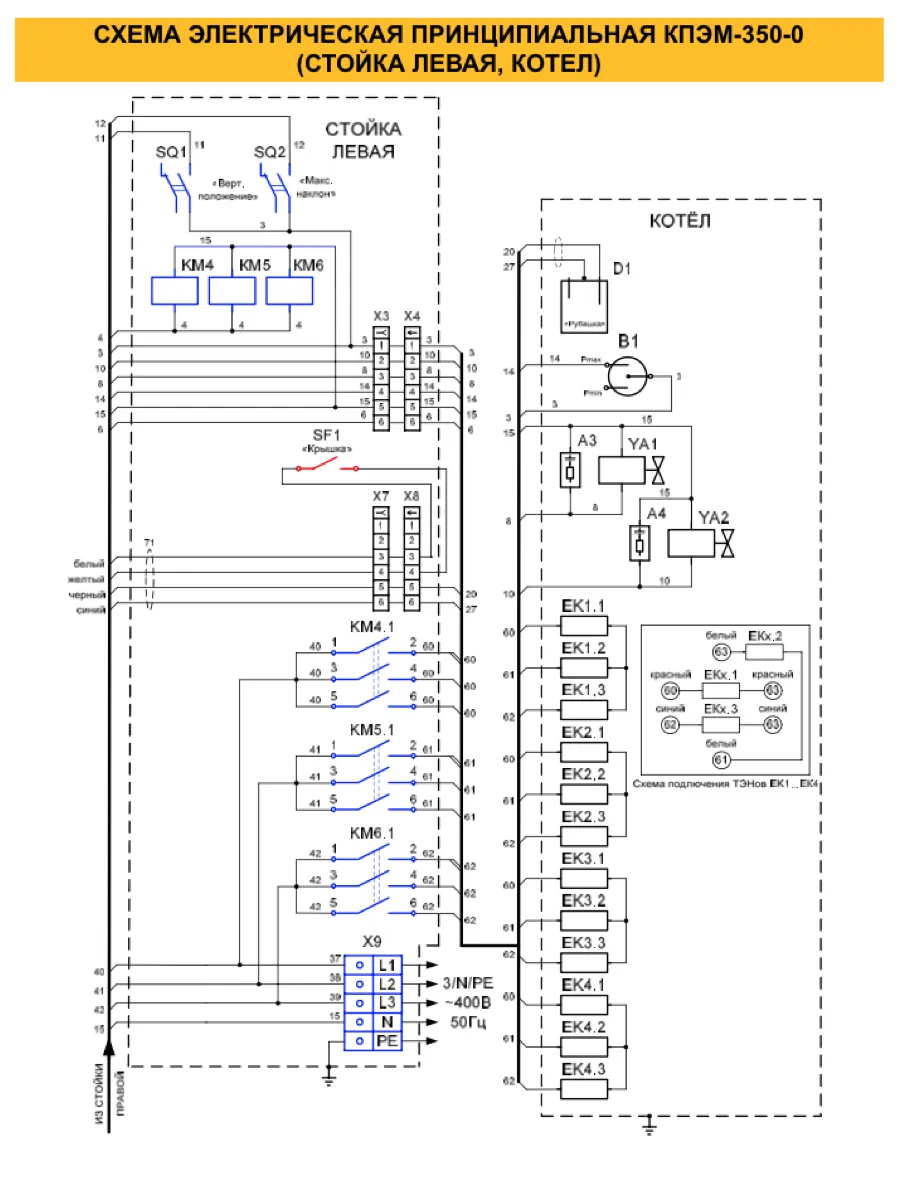

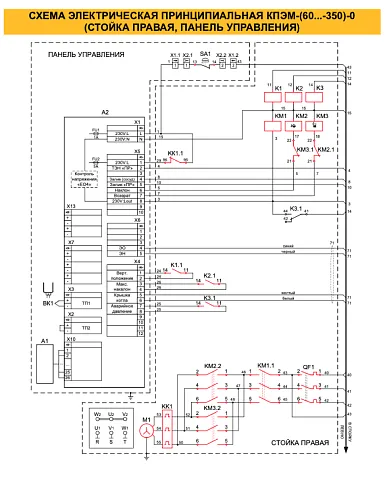

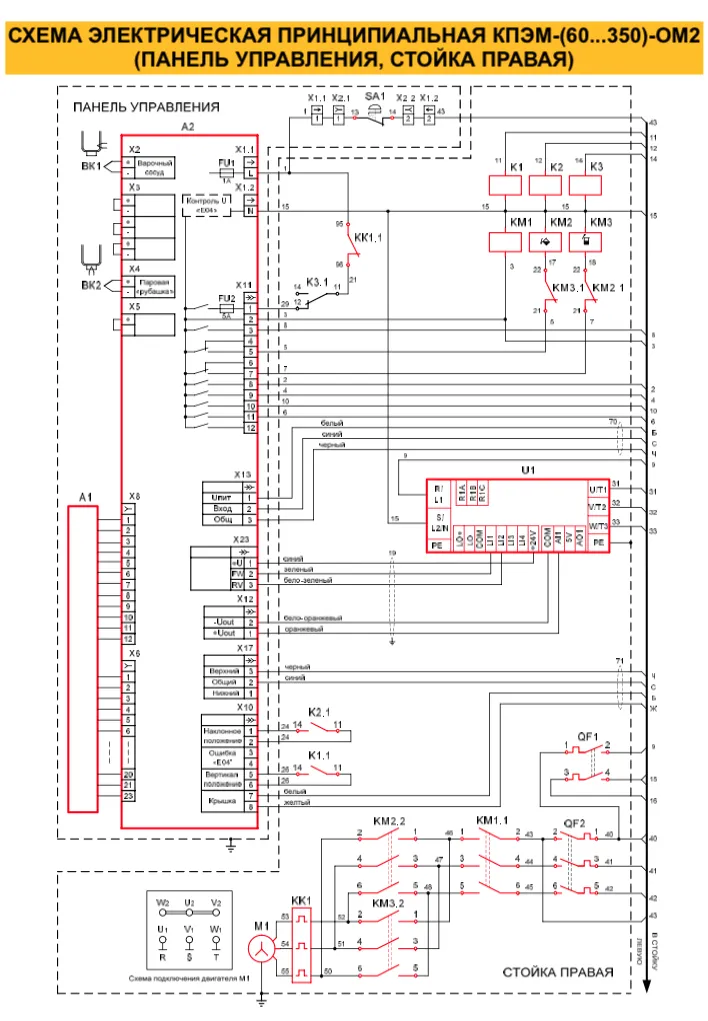

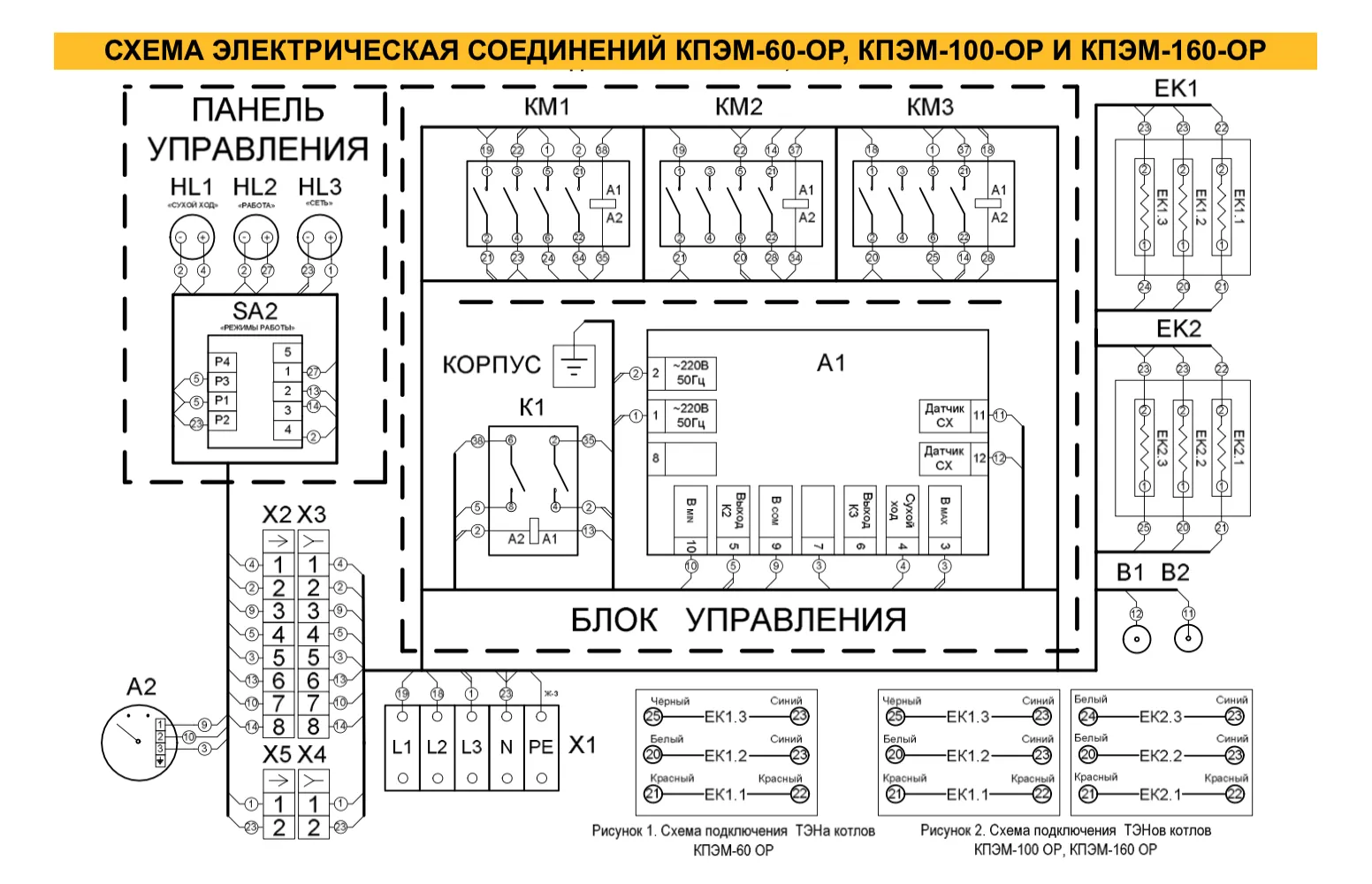

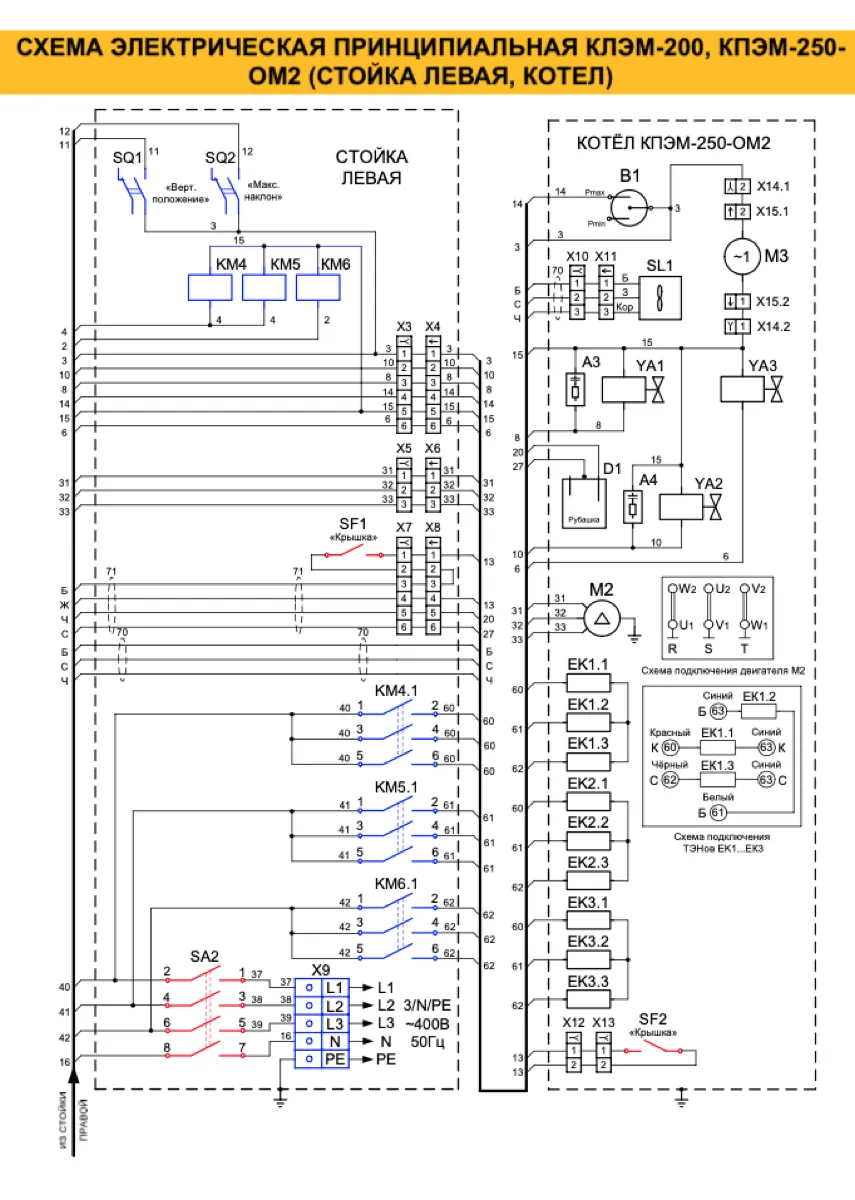

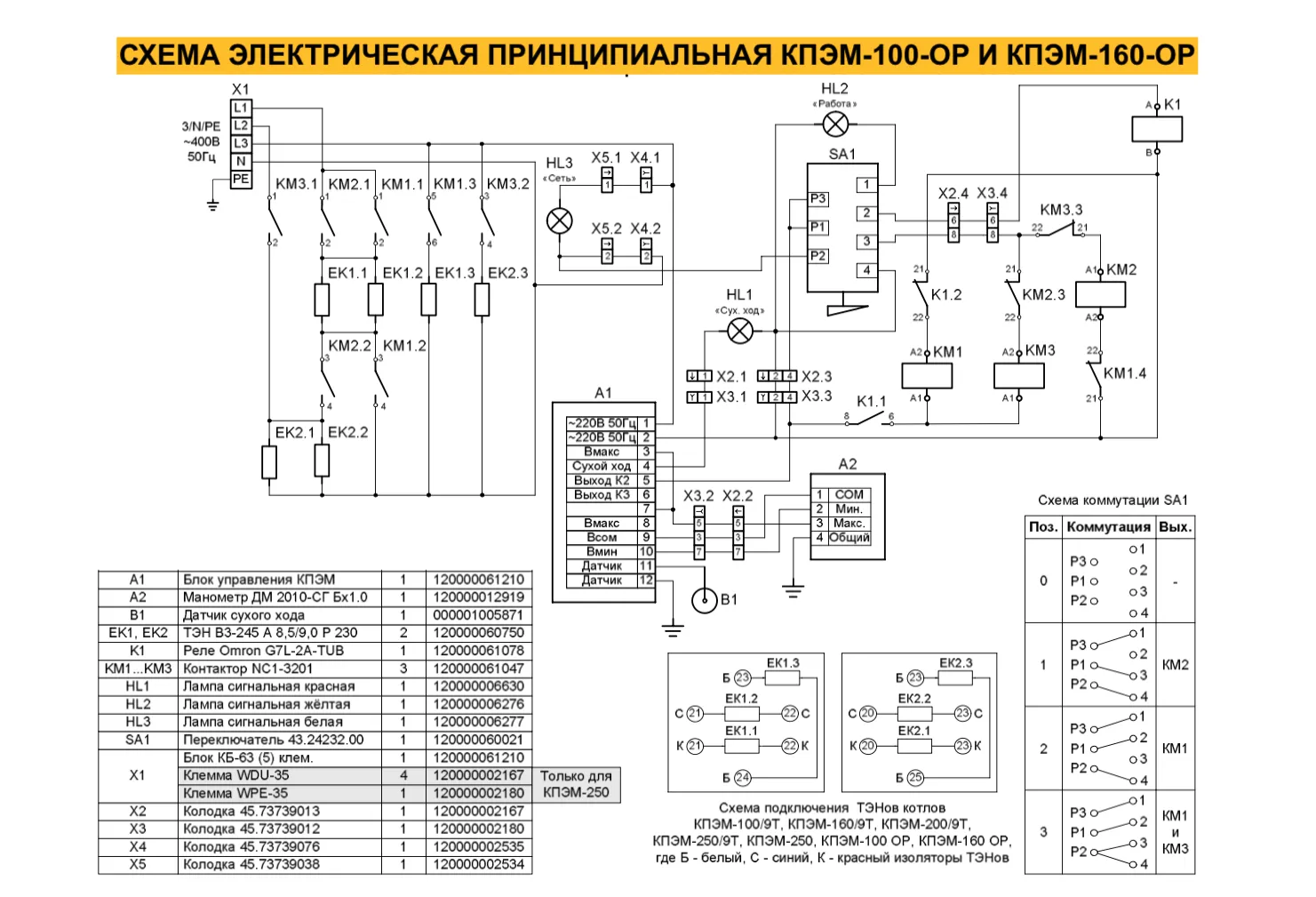

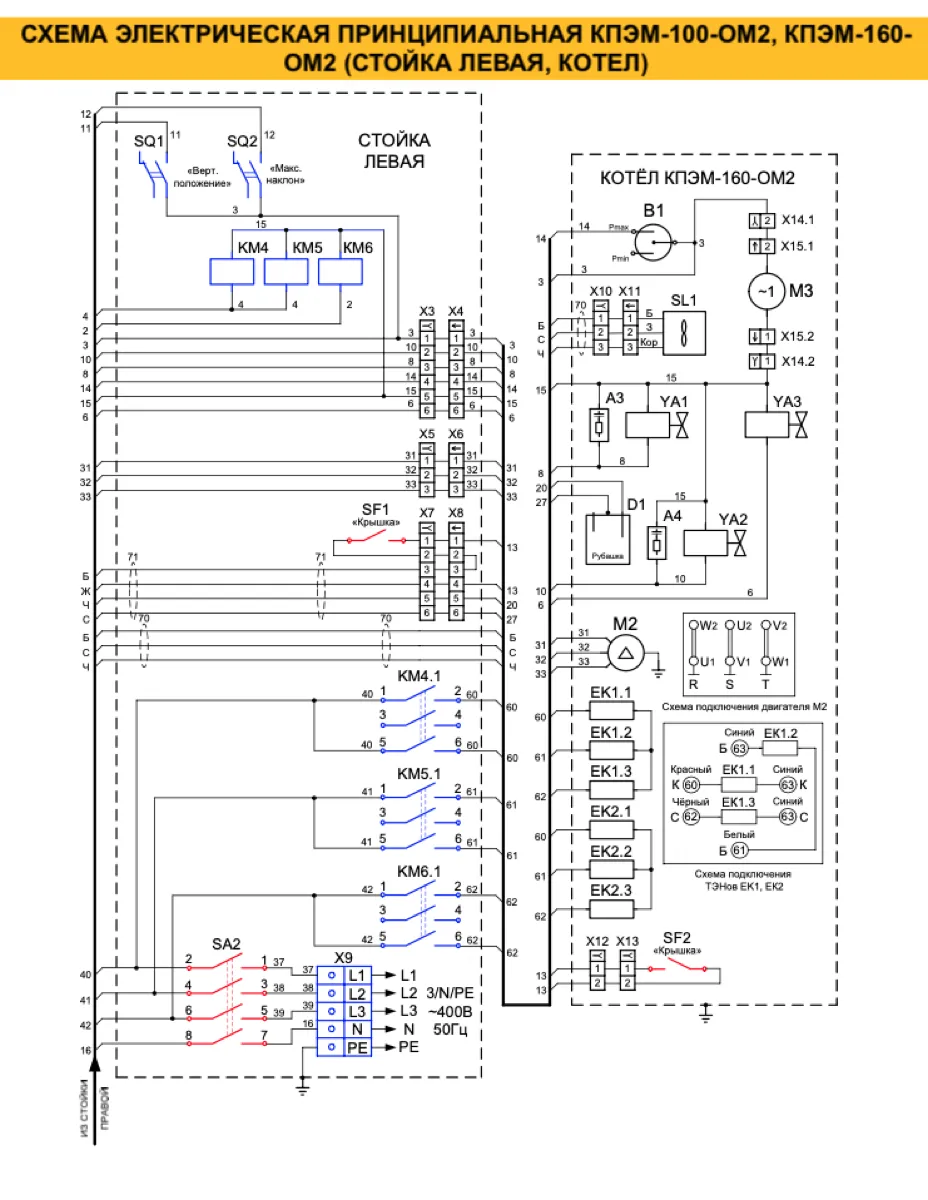

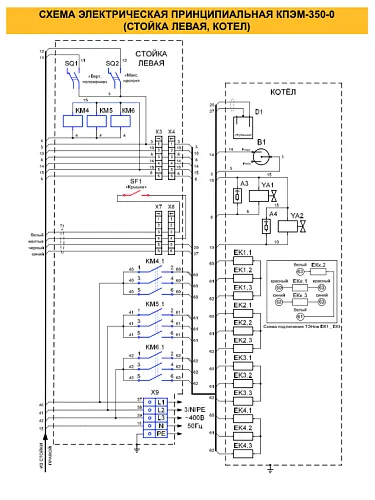

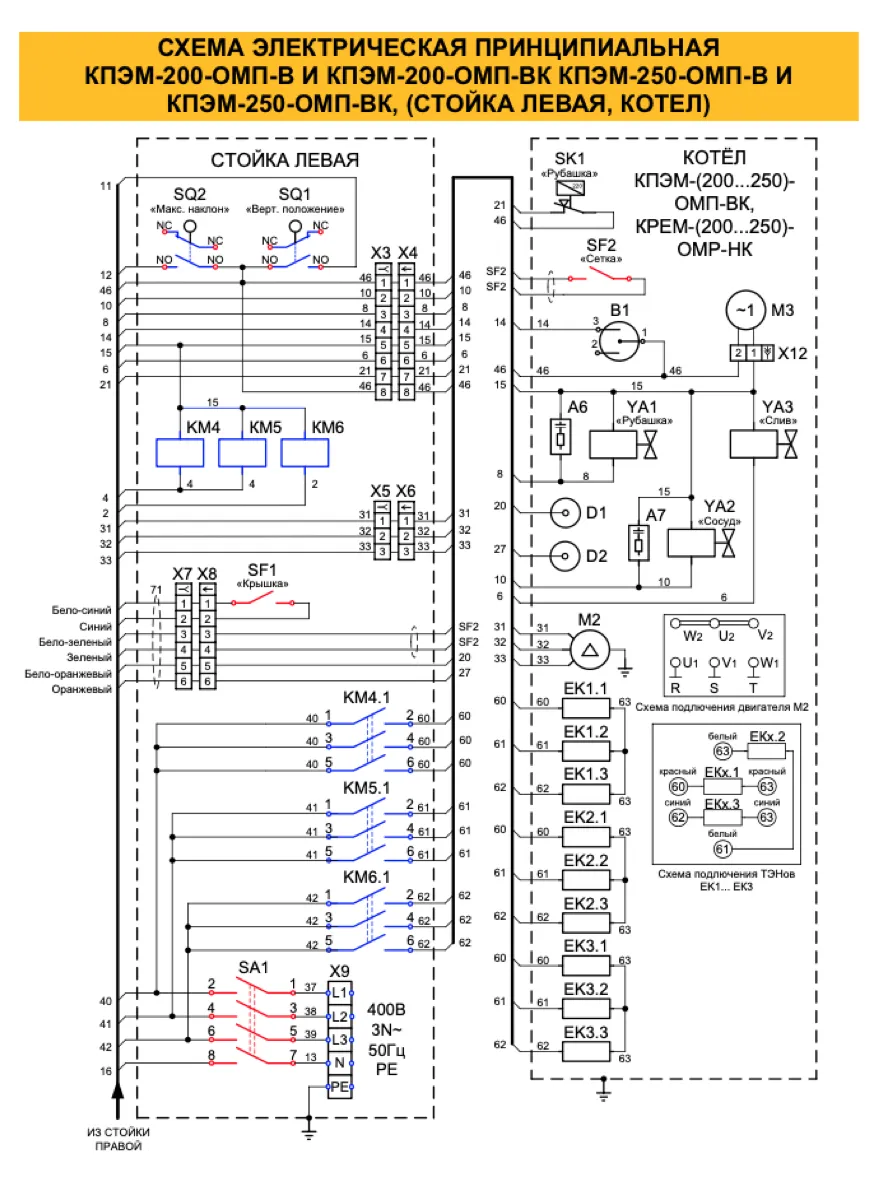

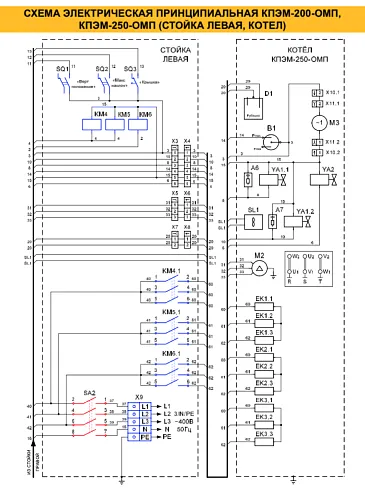

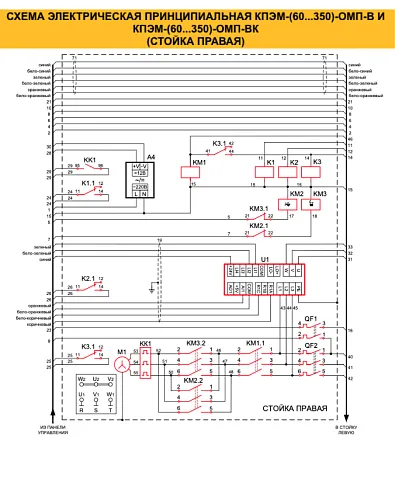

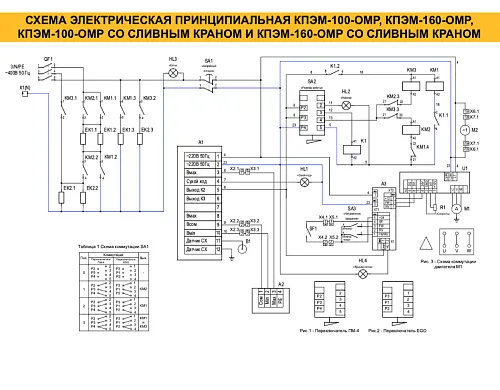

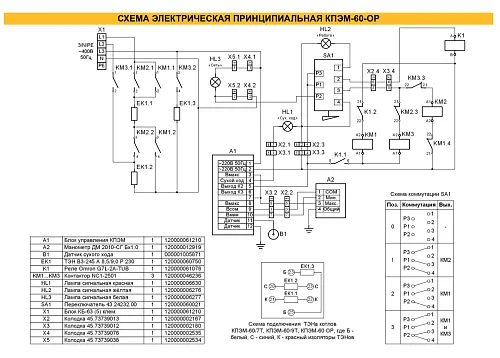

В материале собраны электрические принципиальные схемы и схемы соединений пищеварочных котлов Abat серии КПЭМ. Они используются при сервисной диагностике цепей нагрева, управления, контроля уровня воды и защитных устройств.

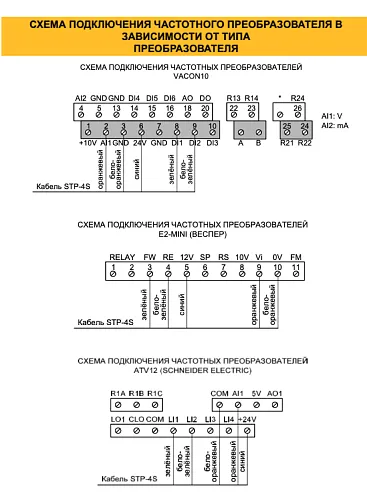

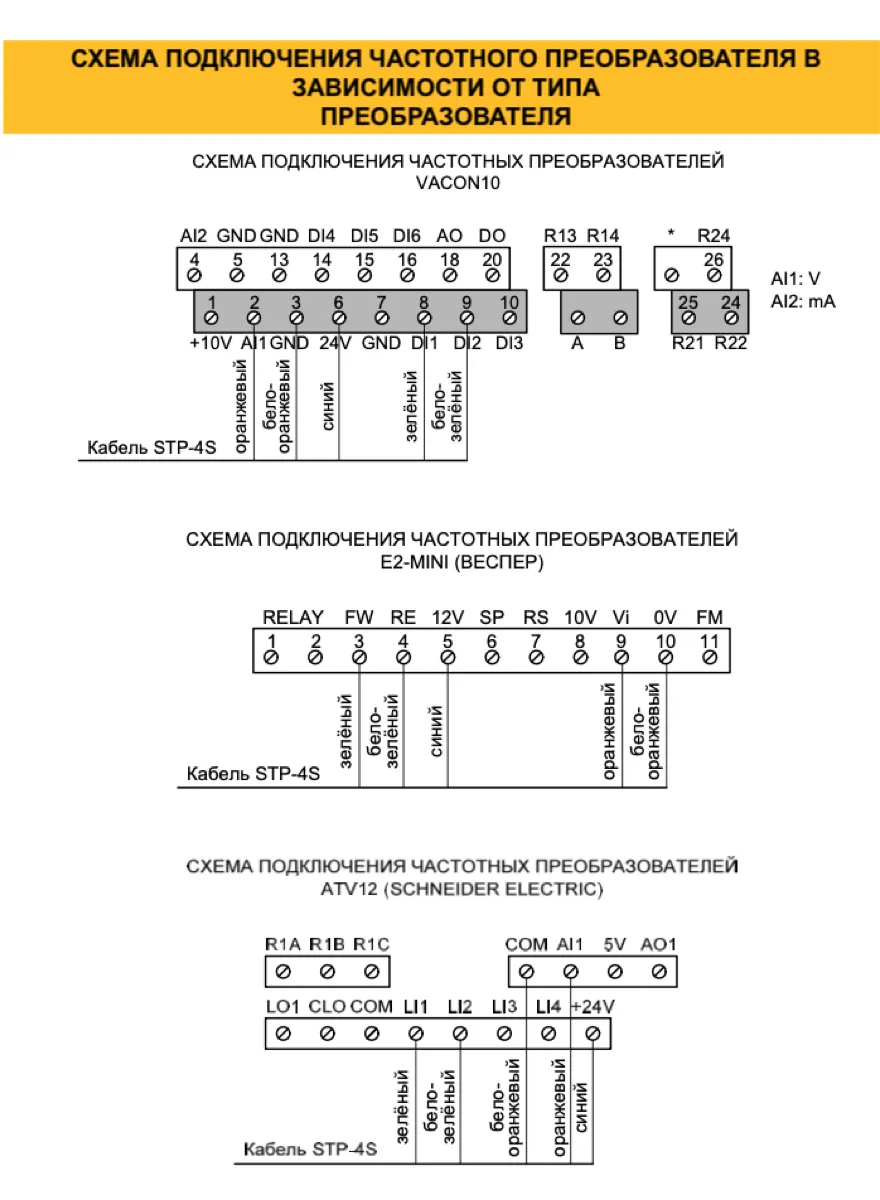

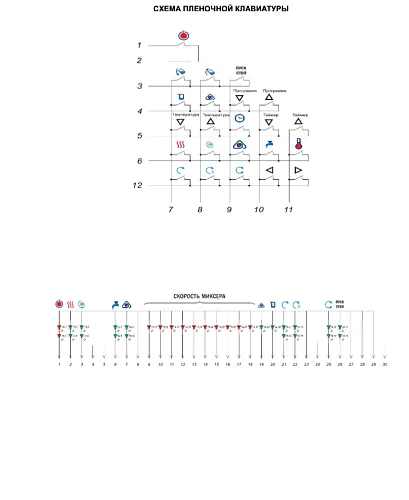

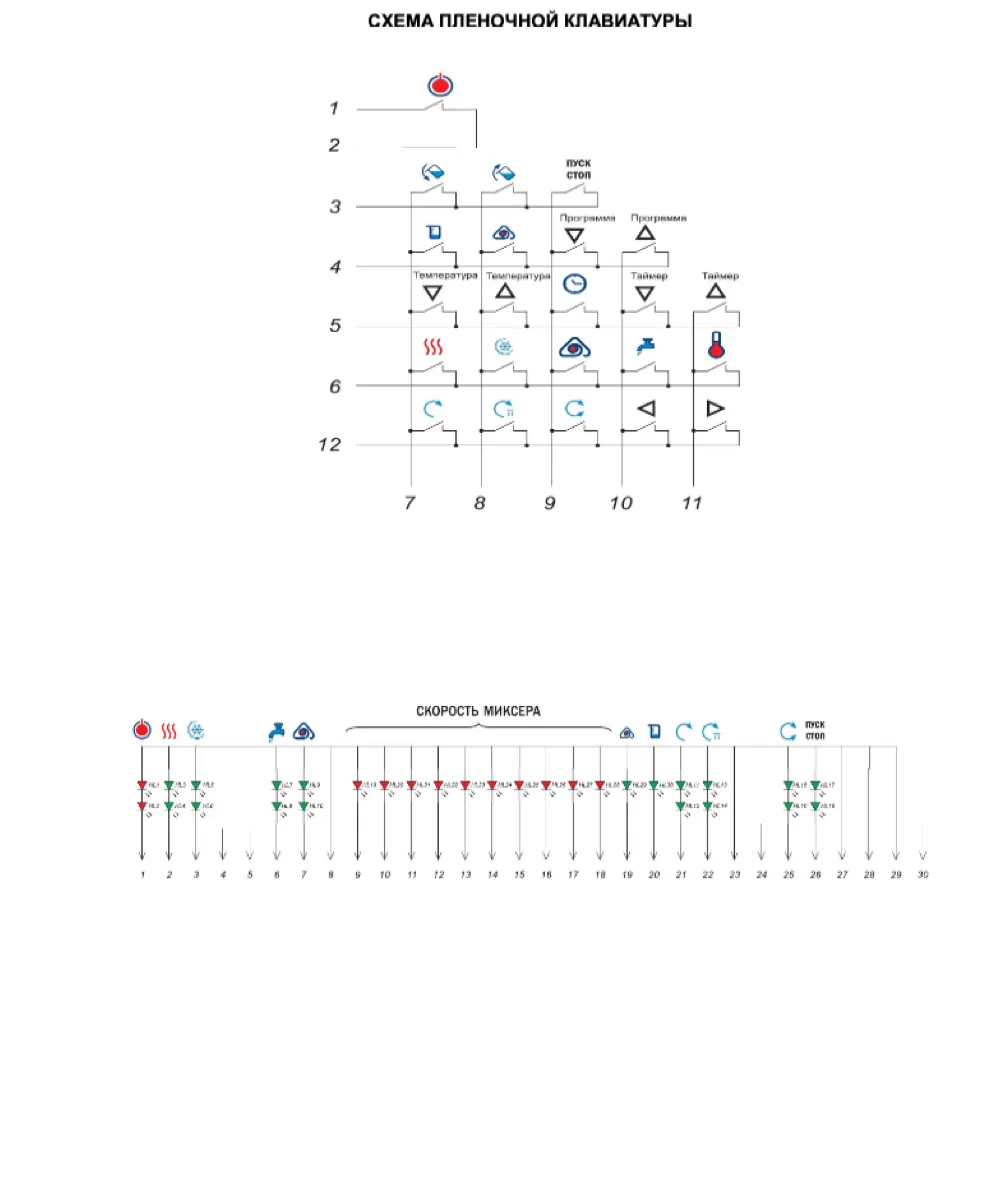

Какие схемы собраны

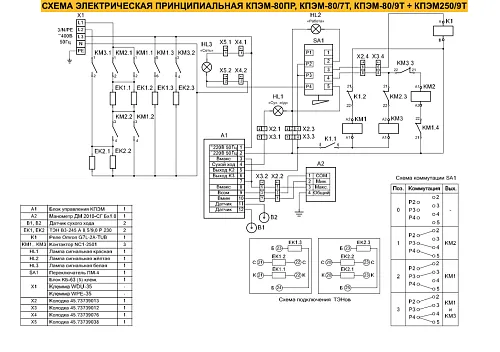

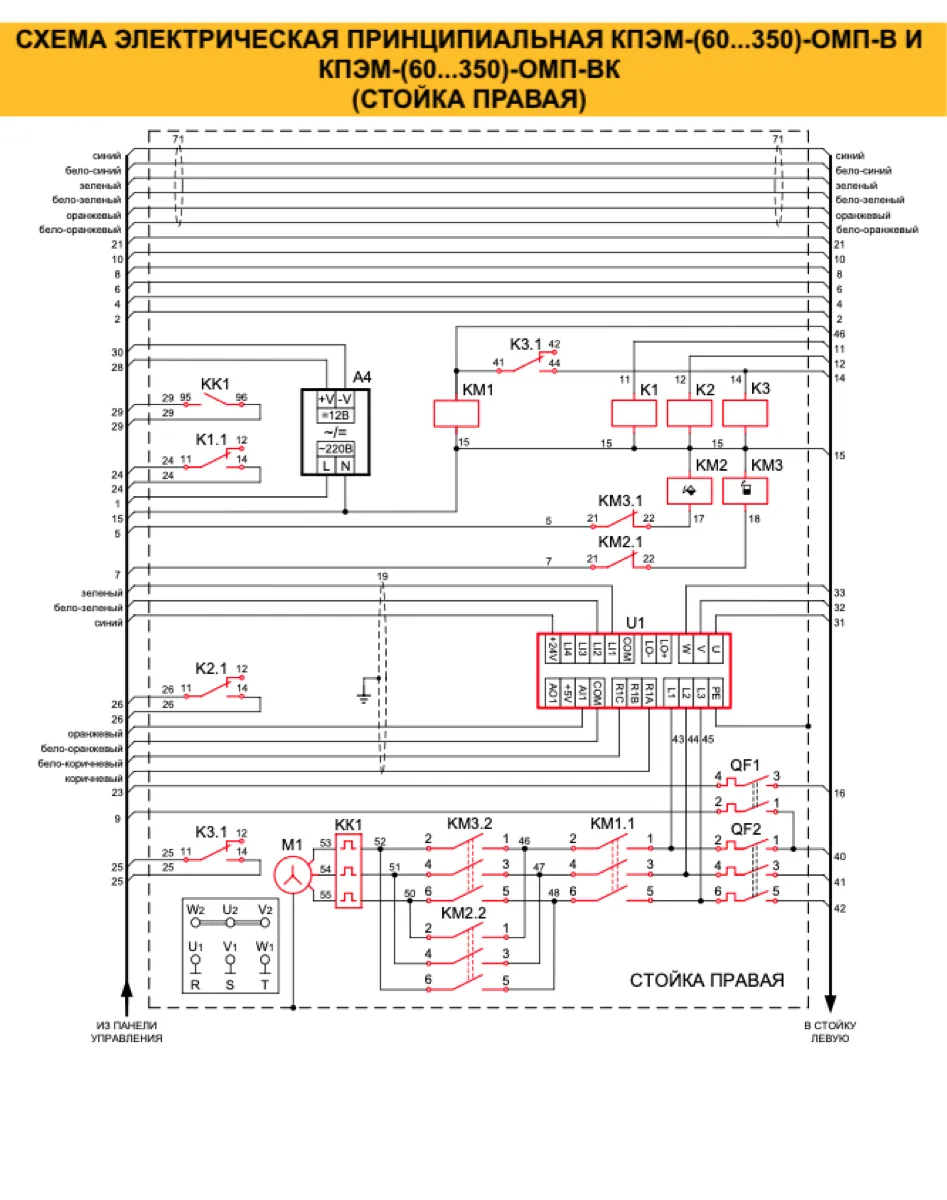

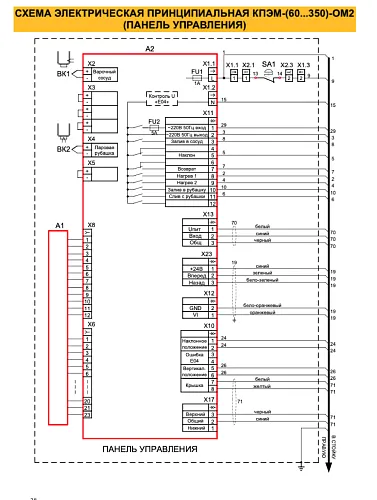

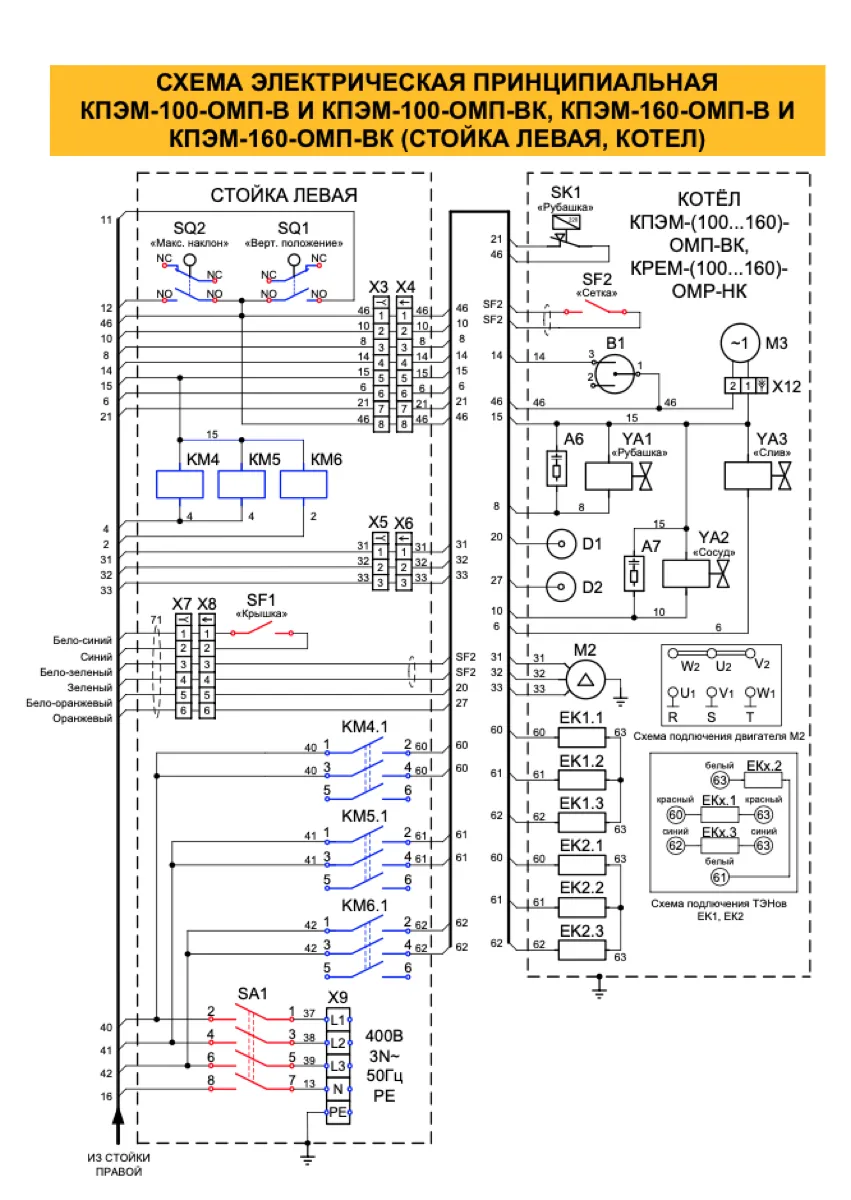

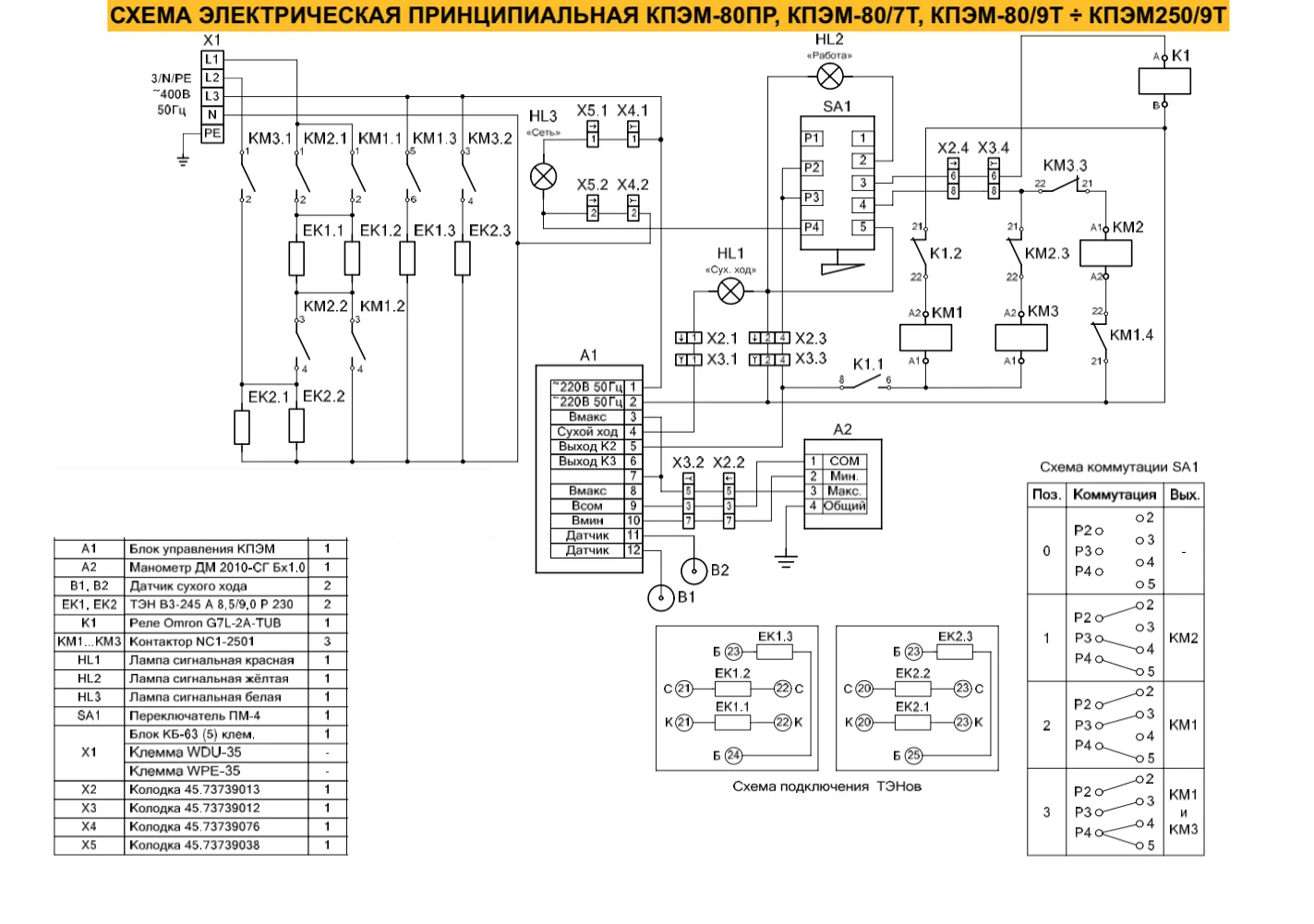

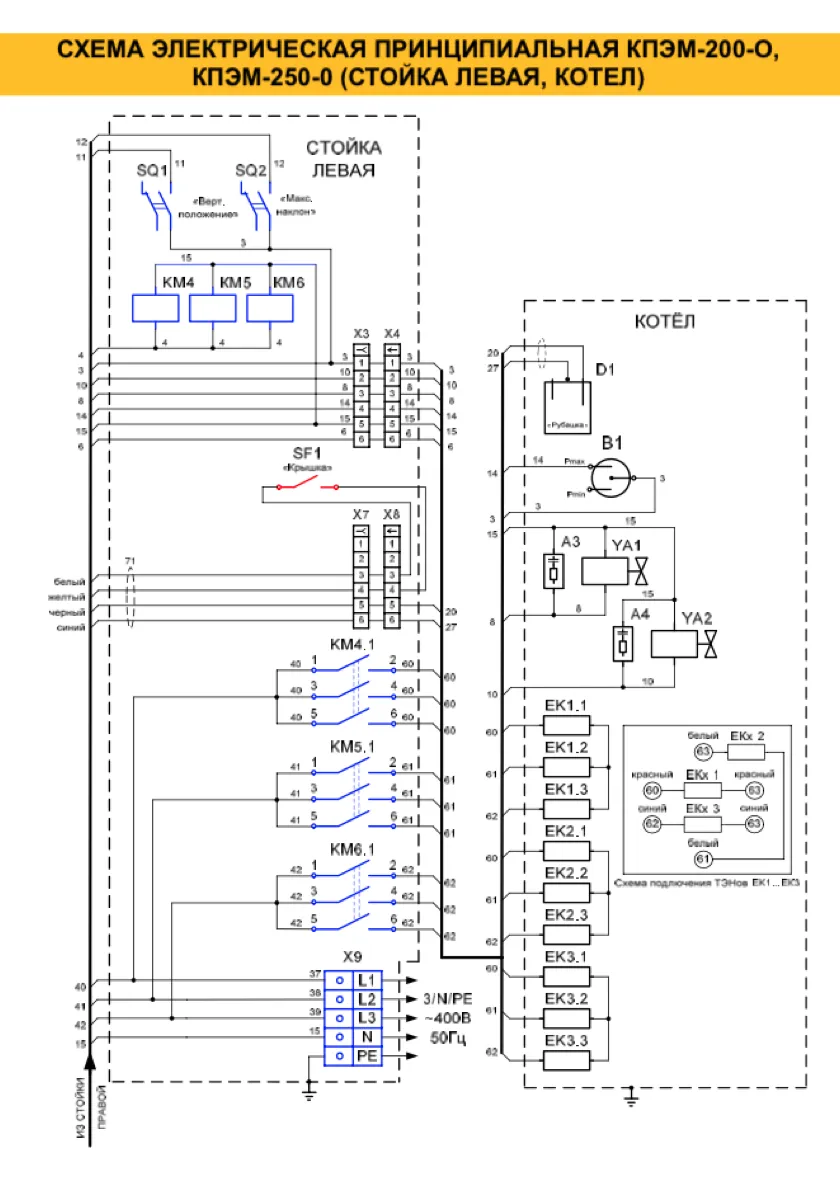

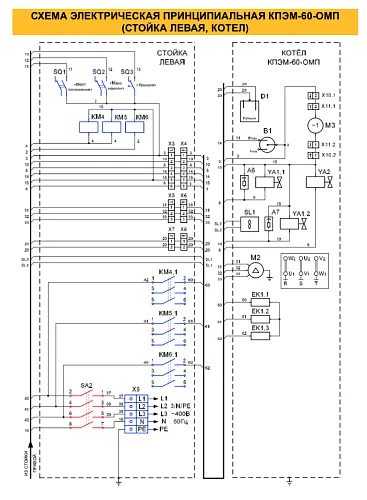

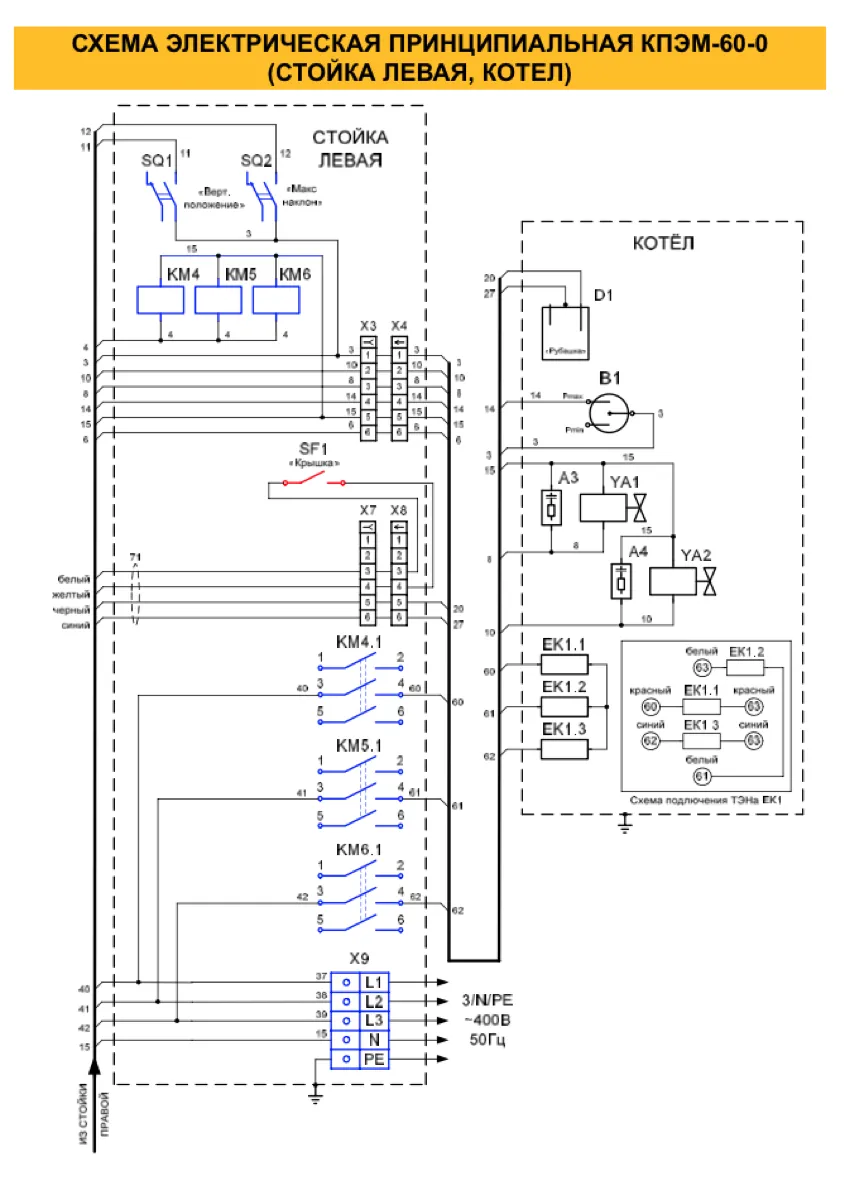

В галерее представлены модели КПЭМ разных объёмов и исполнений, включая варианты на 60–350 литров, а также модификации ОМ2, ОМП, ОР, В, ВК, 7Т и 9Т. Схемы могут различаться составом автоматики, количеством нагревателей, датчиками и органами управления.
Как выбрать схему для своего котла
- Перепишите полное обозначение модели и серийный номер с шильдика.
- Сверьте объём и буквенный индекс исполнения.
- Уточните тип панели и маркировку контроллера.
- Проверьте номинальное напряжение и мощность.
Не используйте схему близкой модели без проверки: даже при одинаковом объёме могут отличаться цепи управления, защита и распиновка.
Основные цепи котла
Нагрев
Схема показывает группы ТЭНов, контакторы, защиту и сигнальные цепи. Если котёл медленно нагревается или не выходит на режим, проверяют питание, коммутацию и каждый нагревательный элемент.
Уровень воды и защита от сухого хода
Нагрев без достаточного количества воды опасен для оборудования. При срабатывании защиты необходимо проверить подачу воды, датчики, соединения и цепь управления, а не обходить блокировку.

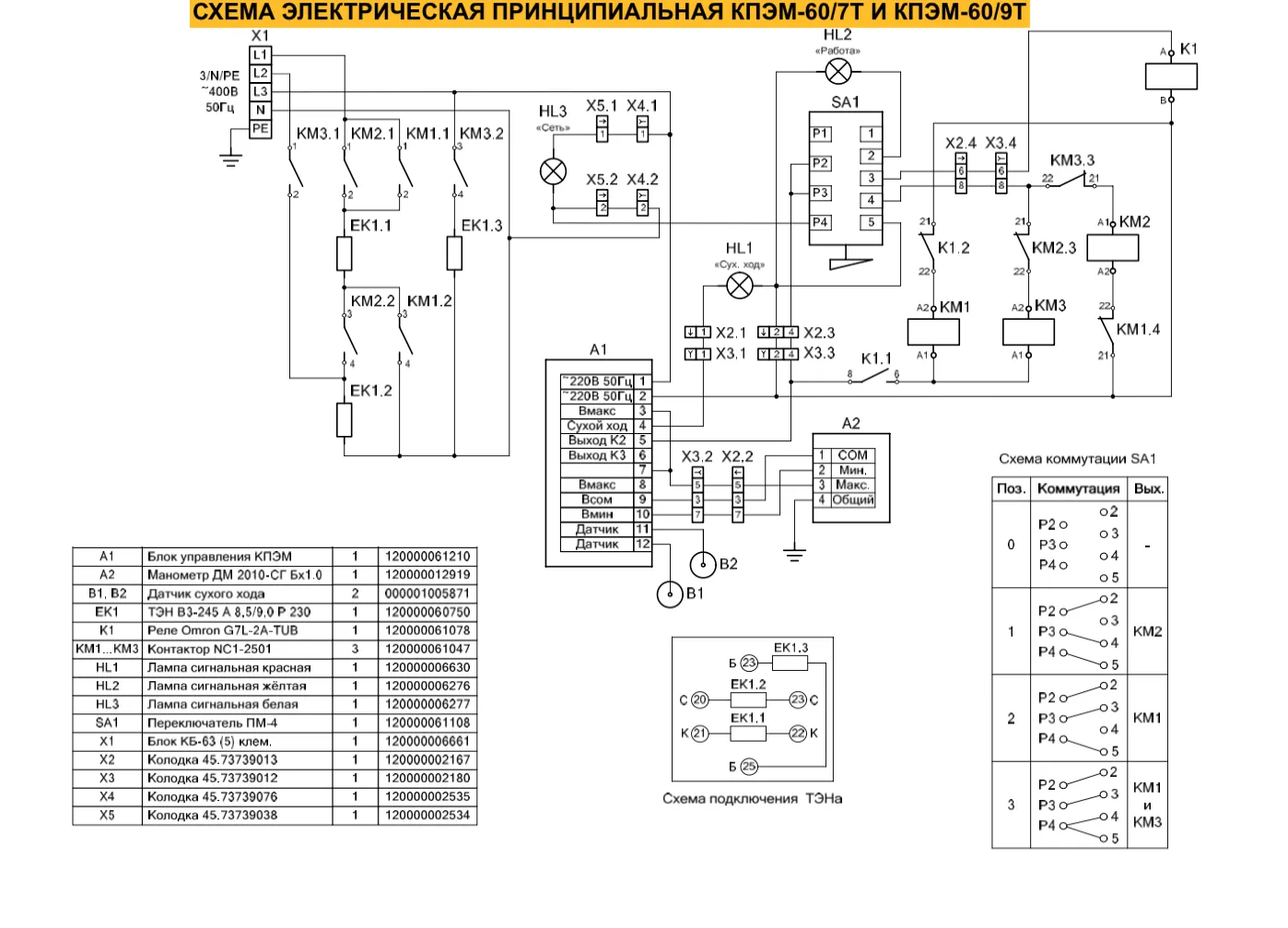

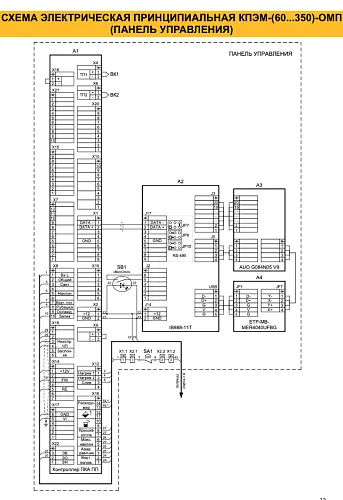

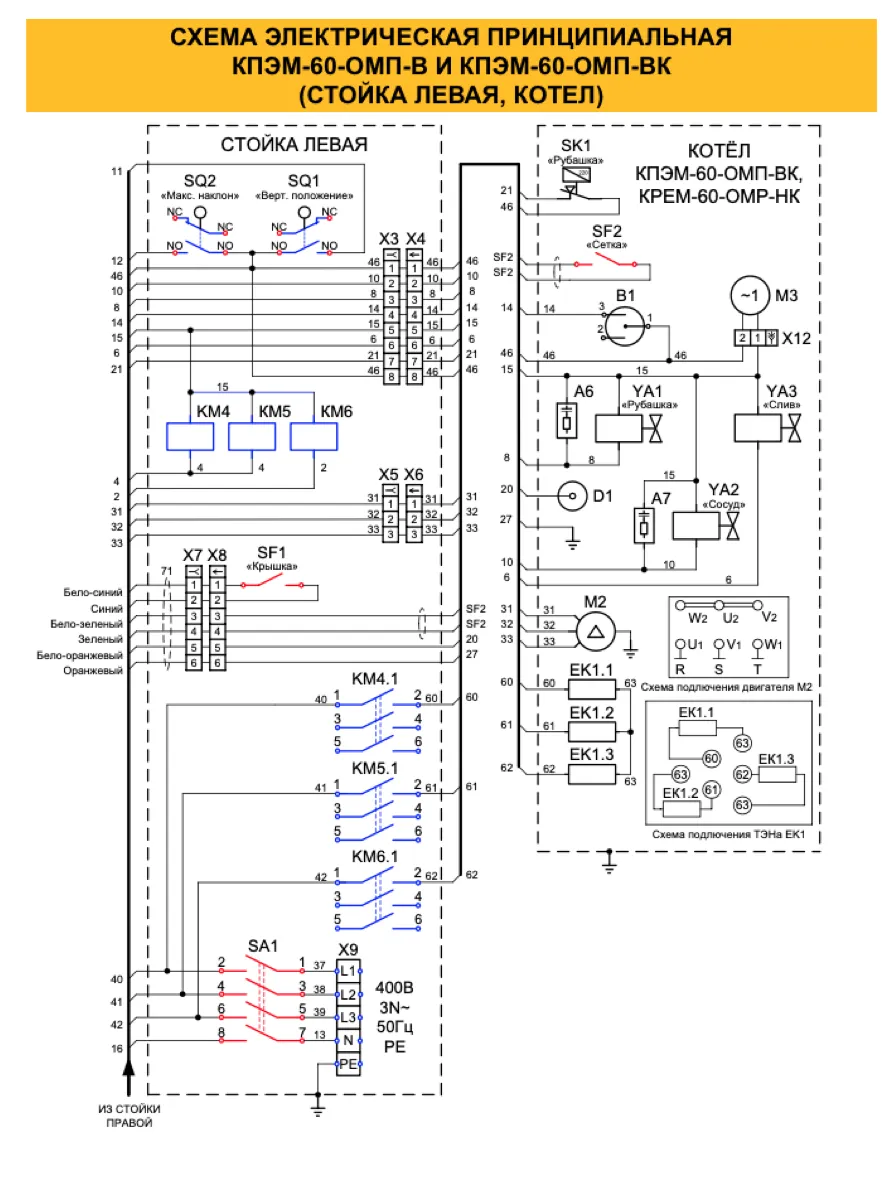

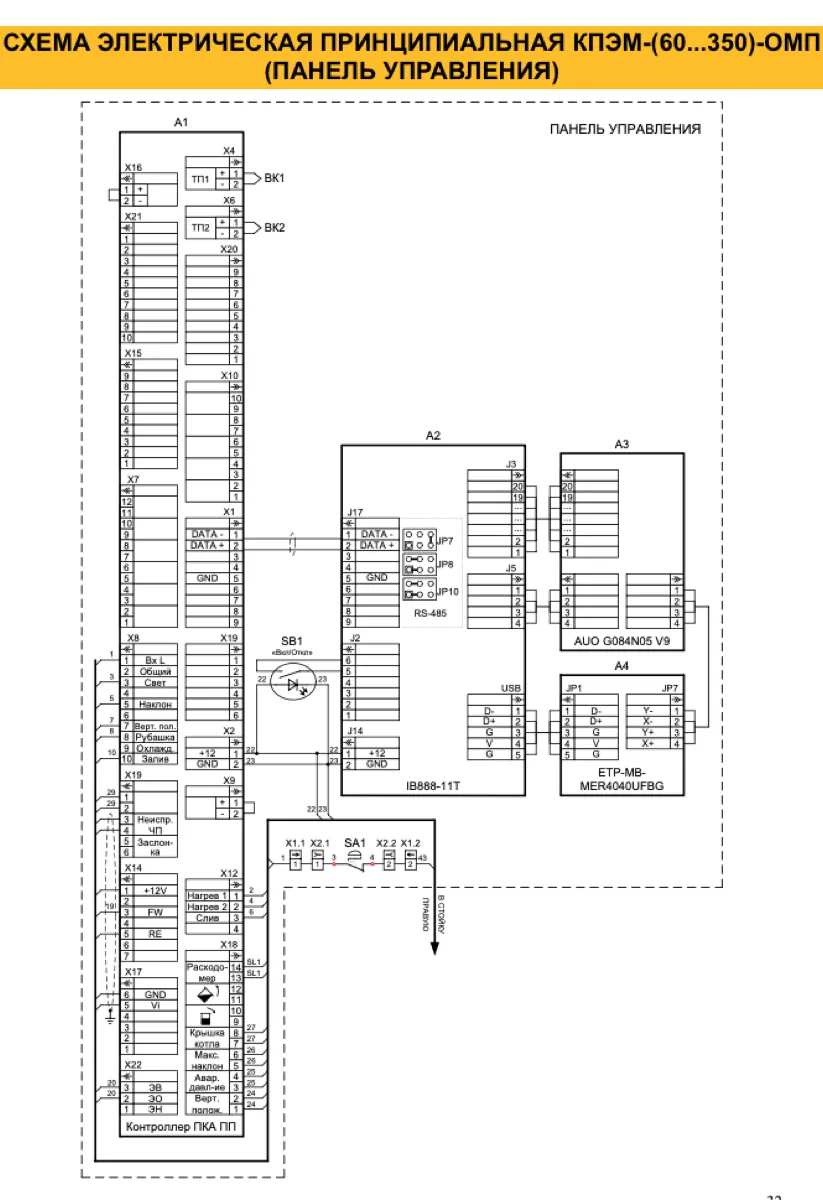

Контроллер и датчики
Плата управления обрабатывает сигналы датчиков и управляет исполнительными устройствами. Перед заменой контроллера исключают внешние причины и сверяют его точный артикул.
Запчасти для котлов Abat КПЭМ

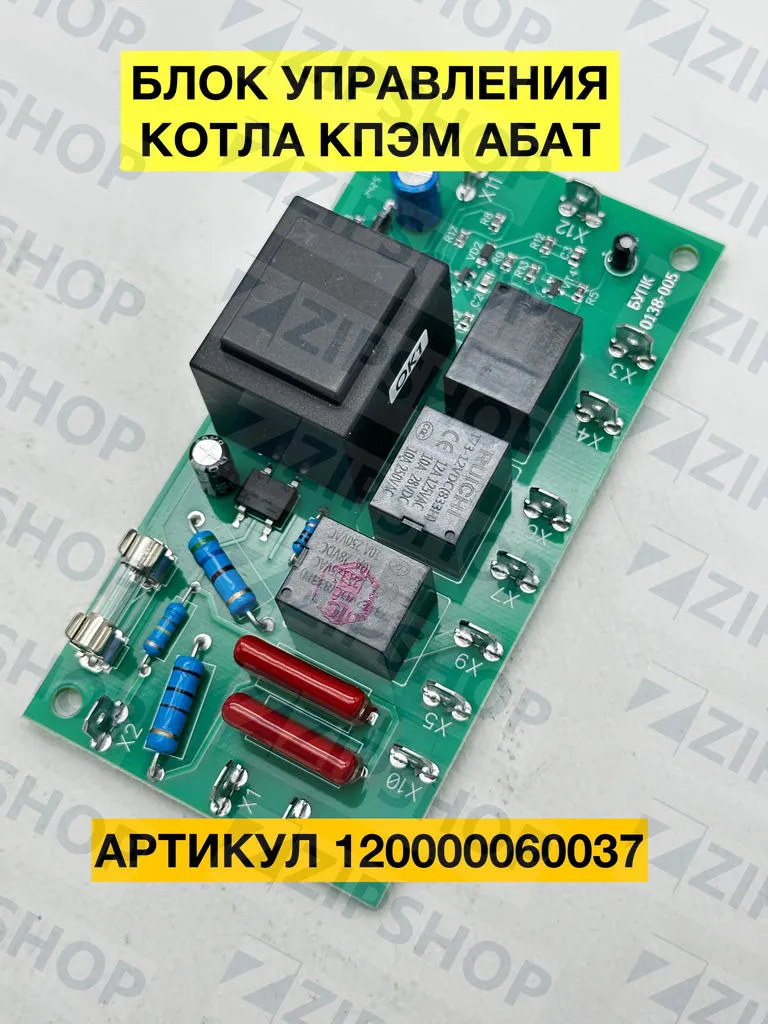

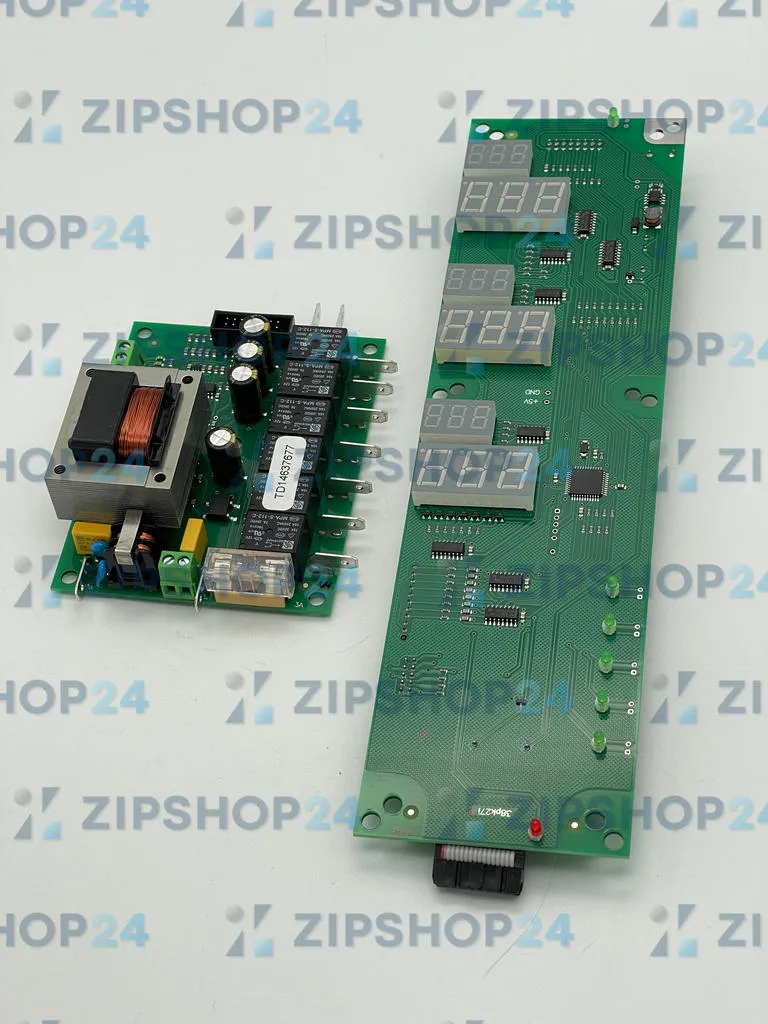

- Блок управления Abat 120000060037 — управляющий узел для совместимых КПЭМ.
- Контроллер Abat 120000060272 Термодат-38 КПЭМ-1 — плата для совместимых котлов КПЭМ(ОМ).

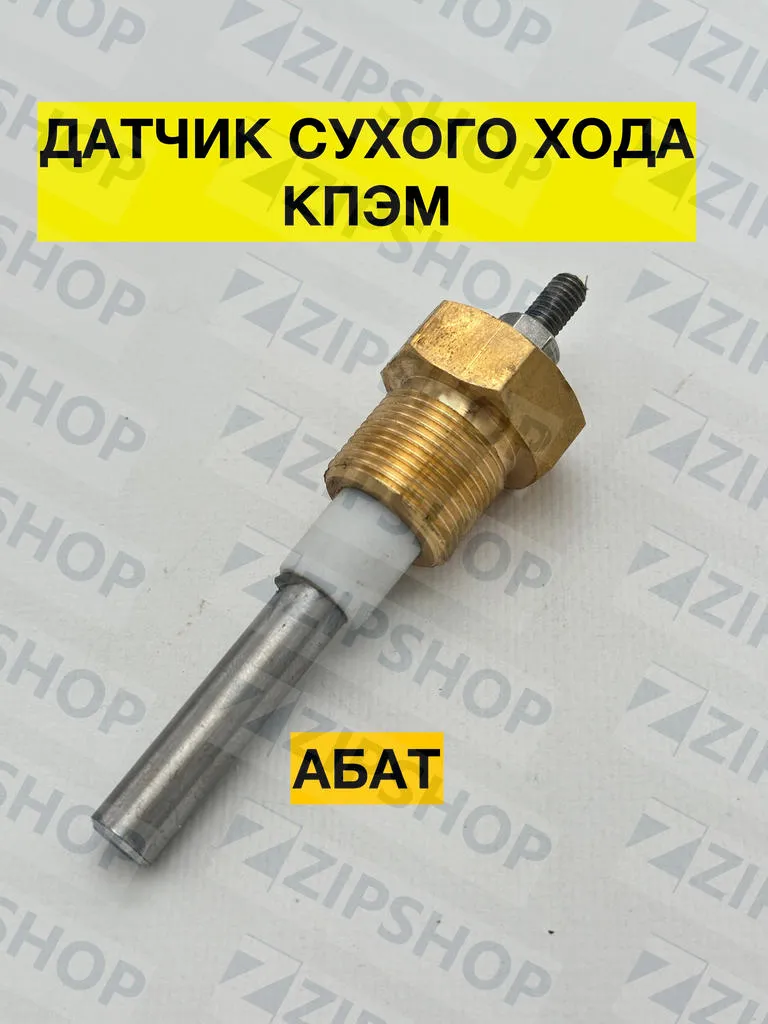

- Датчик сухого хода Abat 110001005871 — защитный датчик для КПЭМ.

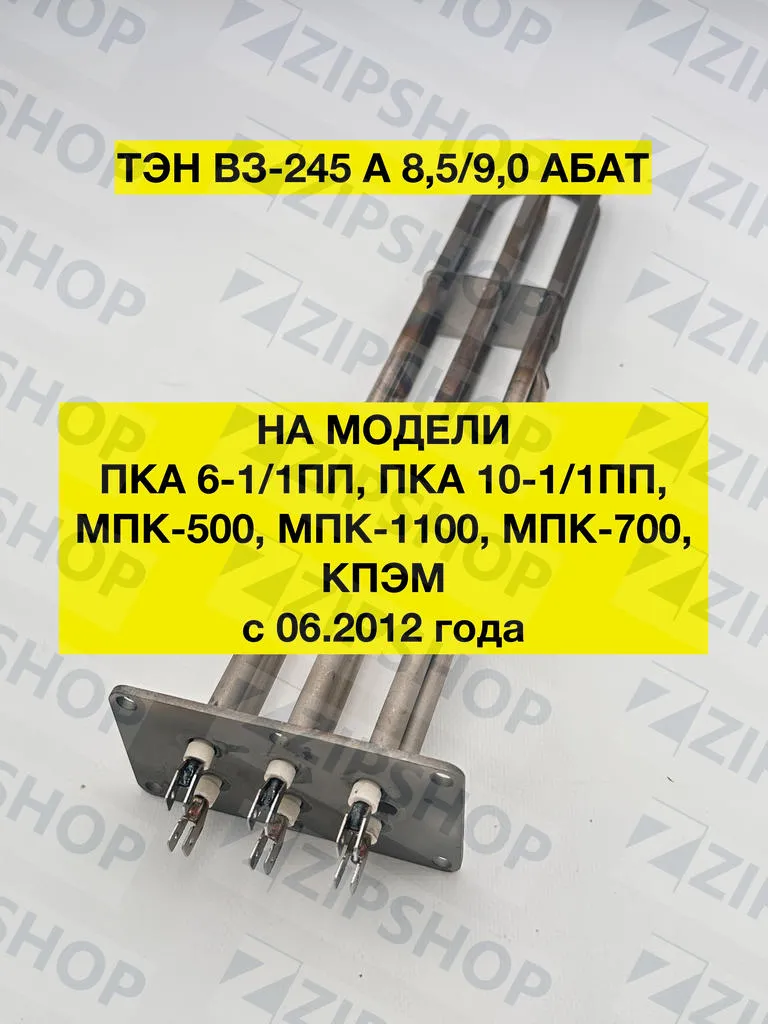

- ТЭН Abat 120000060750 мощностью 9000 Вт — нагреватель для совместимых ПКА, МПК и КПЭМ.
Перед заказом детали подтвердите применяемость по модели, исполнению и заводскому номеру. Для электронных компонентов дополнительно важна ревизия платы.
Что передать сервисному инженеру
- фото шильдика котла;
- описание неисправности и момента её появления;
- показания и сообщения панели управления;
- маркировку установленной детали;
- подходящую схему из галереи.
