Заказывать подшипник только по внутреннему диаметру рискованно. У деталей с одинаковой посадкой могут различаться наружный диаметр, ширина, уплотнения и внутренний зазор. Для мясорубки, овощерезки или картофелечистки важно не просто найти похожее кольцо, а восстановить предусмотренное изготовителем исполнение узла.
Что читать в обозначении подшипника
У распространённых радиальных шариковых подшипников обозначение состоит из базовой части и дополнительных букв или цифр. Базовая часть описывает тип и размерную серию, а дополнительные знаки — особенности исполнения. Но единой короткой расшифровки для всех типов и производителей не существует.

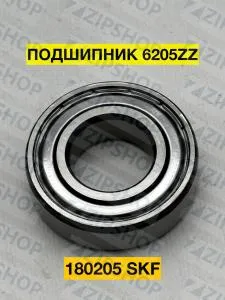

Например, в обозначении 6205 начальная цифра 6 указывает на однорядный радиальный шариковый подшипник, а последние две цифры 05 — на код отверстия. Наружный диаметр и ширину не вычисляют по последним цифрам: их сверяют с размерной таблицей нужной серии. Для позиции 6205 ZZ SKF в каталоге ZipShop указаны размеры 25×52×15 мм: внутренний диаметр, наружный диаметр и ширина.
Полная запись важнее её начала. Если на снятой детали после базового номера есть дополнительные обозначения, их нужно сохранить в заявке. Система обозначений NSK показывает, что отдельно кодируются закрытия, зазор и другие особенности.
Как узнать внутренний диаметр
У многих распространённых метрических шариковых подшипников используются следующие коды:
| Последние две цифры | Диаметр отверстия |
|---|---|
| 00 | 10 мм |
| 01 | 12 мм |
| 02 | 15 мм |
| 03 | 17 мм |
| 04 | 20 мм |
| 05 | 25 мм |
Для таких стандартных обозначений начиная с 04 код обычно умножают на пять. Однако это правило нельзя переносить на все подшипники. У миниатюрных и специальных исполнений встречаются другие способы записи. Например, 607-2RS Robot-Coupe в каталоге имеет отверстие 7 мм, а не 35 мм. Размеры всегда полезно проверить по карточке и документации.
Что означают ZZ, 2RS и C3
Буквы после номера нельзя пропускать как несущественные. У NSK обозначение ZZ означает защитные шайбы с двух сторон, а DDU — контактные резиновые уплотнения с двух сторон. Для закрытых исполнений других марок встречаются 2Z, 2RS, 2RSR и иные сочетания. Их точный смысл проверяют по каталогу соответствующего производителя, а не только по внешнему сходству.
Защитная шайба и контактное уплотнение — не одна конструкция. Само наличие закрытий также не означает, что узел разрешено промывать струёй воды или погружать в моющий раствор.
C3 обозначает внутренний зазор больше нормального, а не более высокий класс точности. Нельзя автоматически ставить C3 вместо обычного исполнения «для надёжности» или убирать этот суффикс при заказе. Требуемый зазор связан с условиями работы и посадками; его определяют по документации узла. NSK отдельно описывает зазоры моторных подшипников.
Почему совпадения размеров недостаточно
Три размера нужны для проверки геометрии, но не заменяют полную спецификацию. При подборе также проверяют:
- тип подшипника и полное исполнение;
- закрытия и требования к защите от загрязнений;
- внутренний зазор и специальные требования производителя машины;
- ограничения по частоте вращения и температуре;
- исполнение смазки, если оно задано изготовителем;
- каталожный номер детали и применимость к конкретной модификации оборудования.
Подшипник привода и режущий комплект — разные узлы. Если мясорубка плохо измельчает продукт, это ещё не доказывает неисправность подшипника. Подбор ножей и решёток рассмотрен отдельно в статье о МИМ-300.
Как подготовить заявку без лишних согласований
Соберите модель машины, её серийный номер, полную маркировку подшипника и фотографию надписи. Добавьте размеры в порядке d×D×B и номер детали из каталога запчастей. Если подшипник уже заменяли, сообщите об этом: установленная деталь могла не соответствовать заводской.
Укажите, в каком узле находится подшипник. Запись «для мясорубки» недостаточна: в одной машине могут стоять разные опоры. Для оборудования Hurakan начать поиск документации можно с инструкций для мясорубок, овощерезок и куттеров.
Если маркировка не читается
Измерение снятой детали помогает сузить поиск, но не восстанавливает автоматически зазор, смазку и специальное исполнение. Сначала ищут номер по каталогу машины; затем сопоставляют размеры и конструкцию. Если сведений недостаточно, замену согласуют с сервисным специалистом.
Монтаж — отдельная операция. Неверная посадка или повреждение при установке могут испортить правильно подобранный подшипник. Поэтому итог корректного подбора — не «похожая деталь», а подтверждённое исполнение для конкретного узла.
