В статье собраны электрические схемы профессиональных индукционных плит Abat серии КИП. Они помогают сервисному специалисту определить состав модулей, цепи питания, управления, вентиляции и температурной защиты.
Какие исполнения КИП представлены

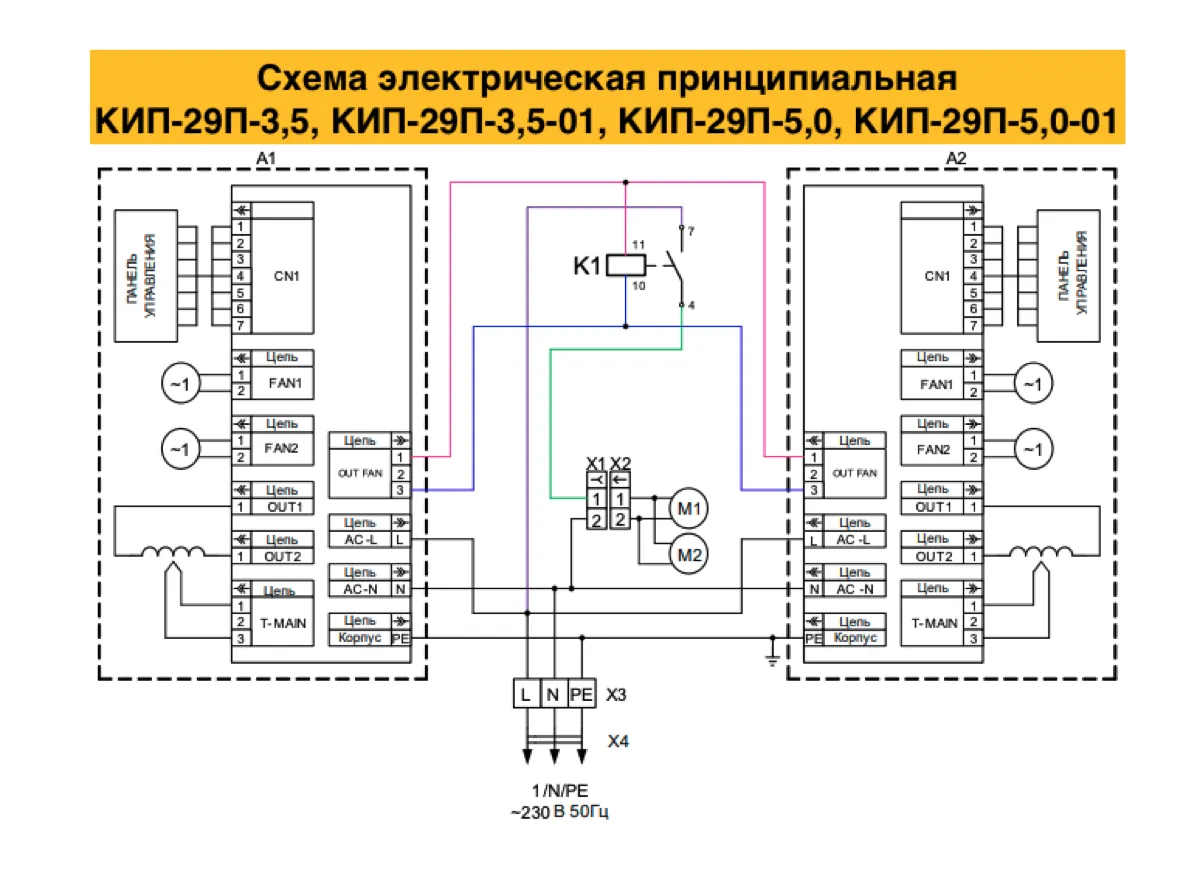

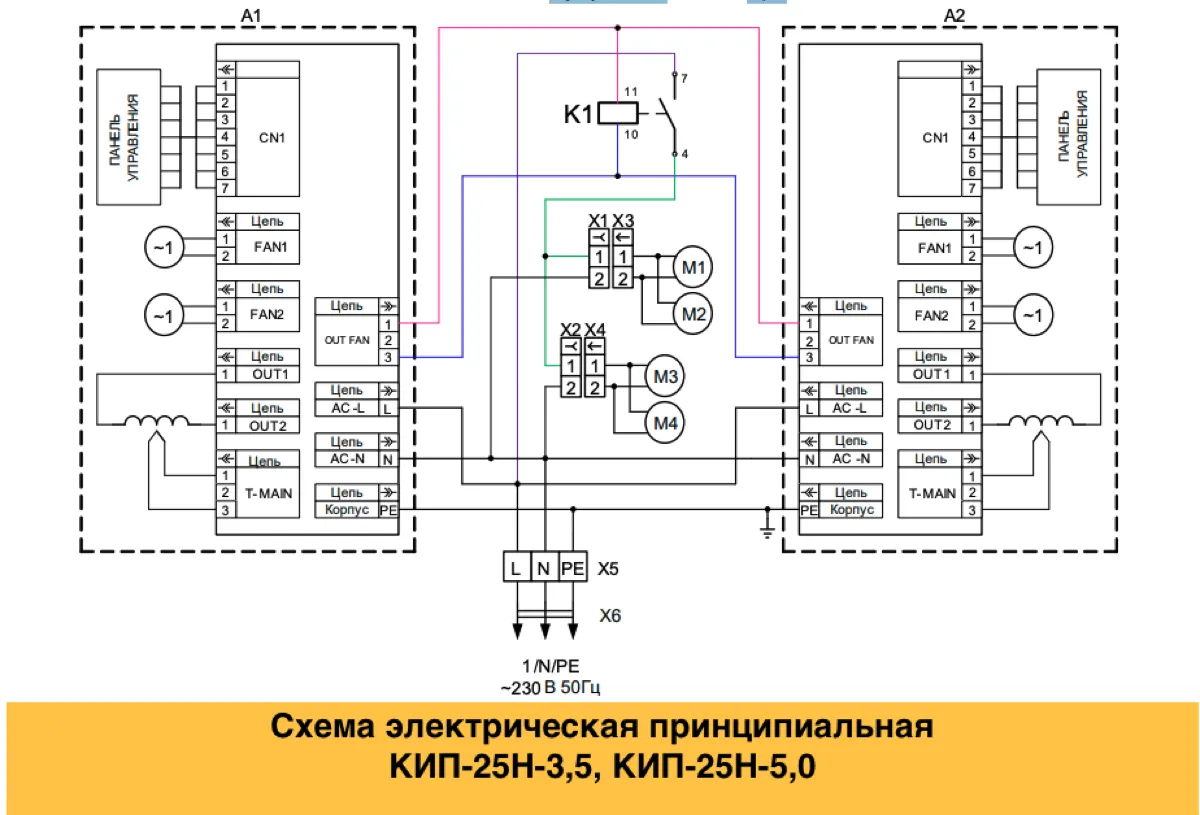

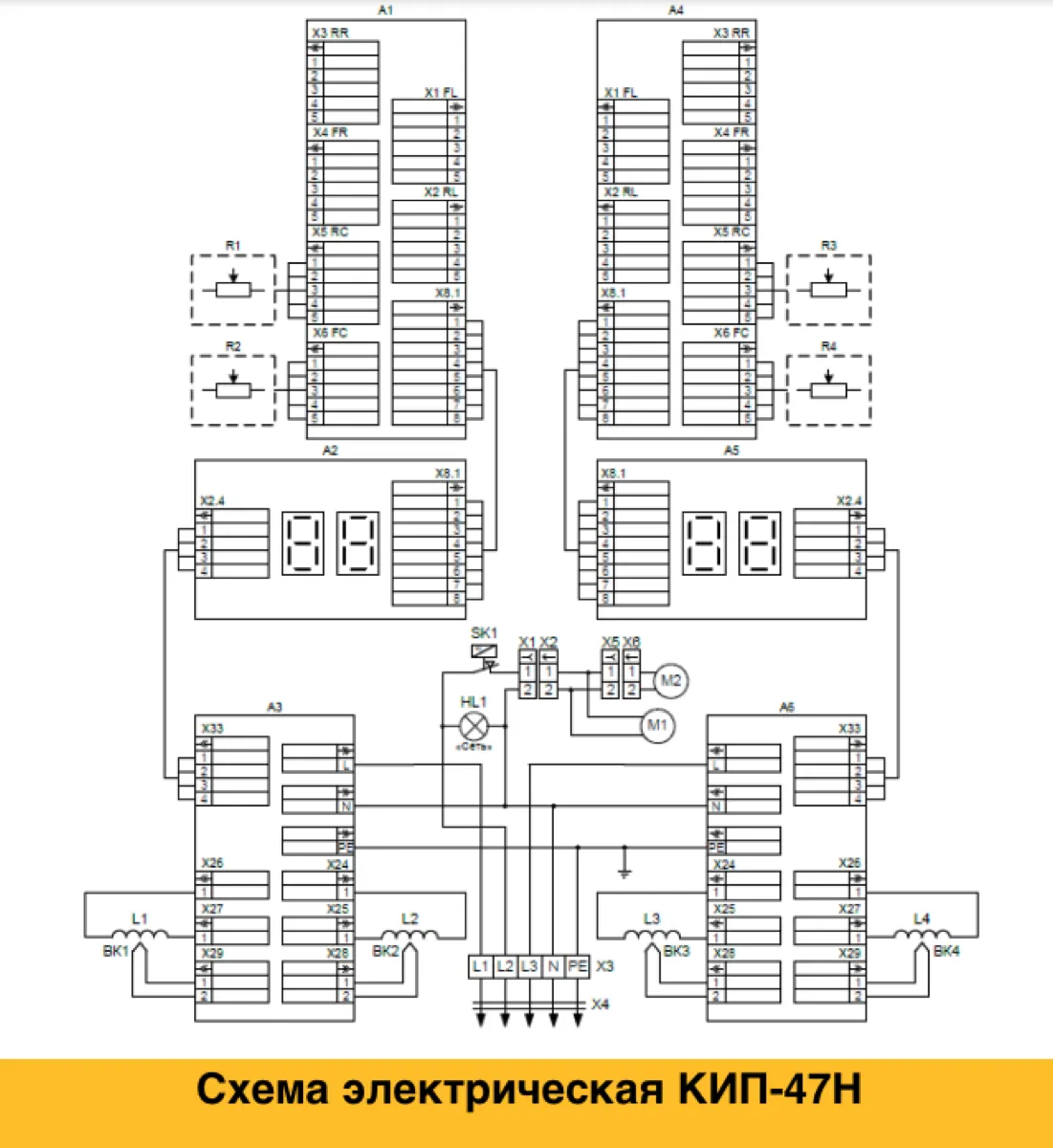

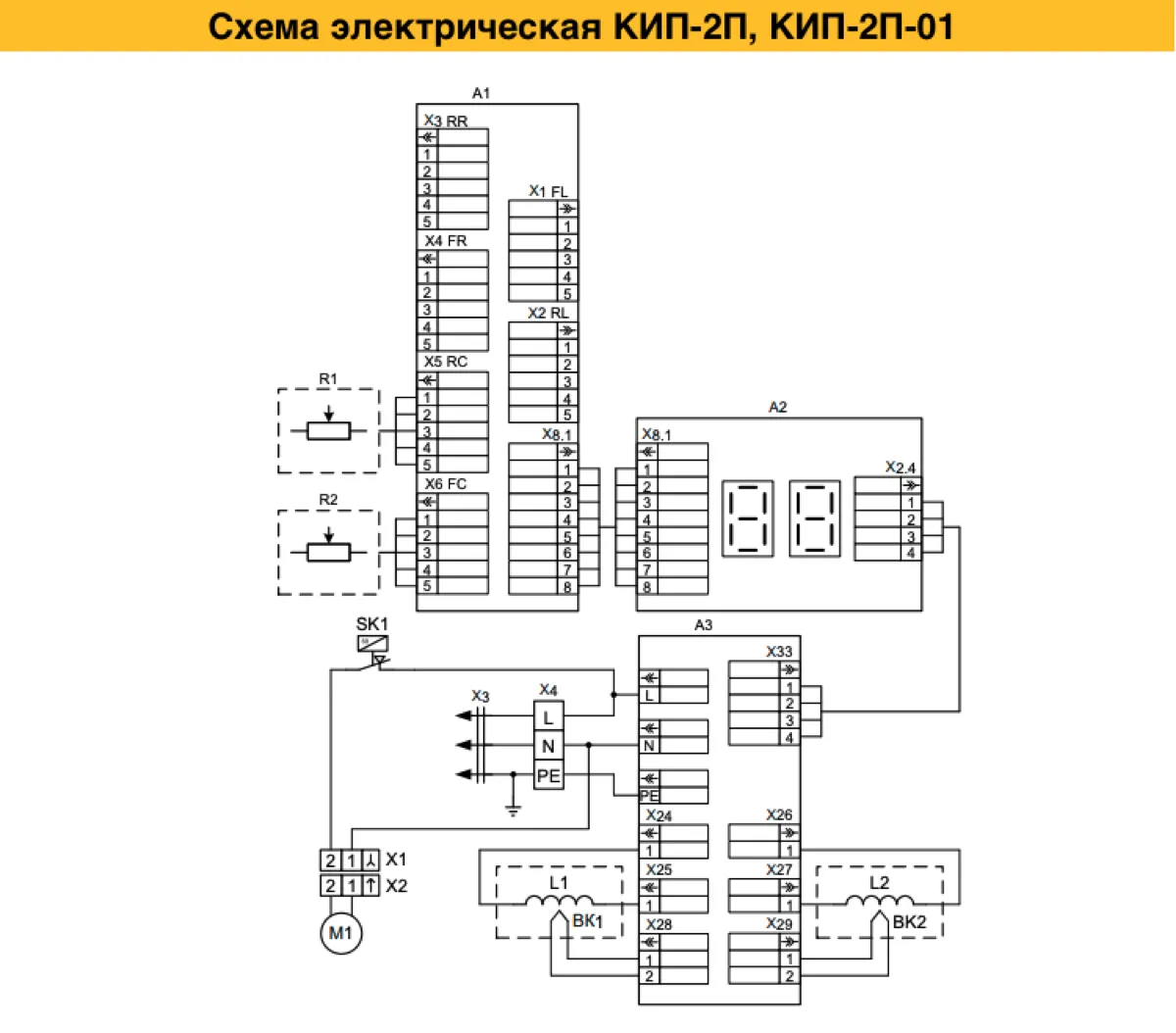

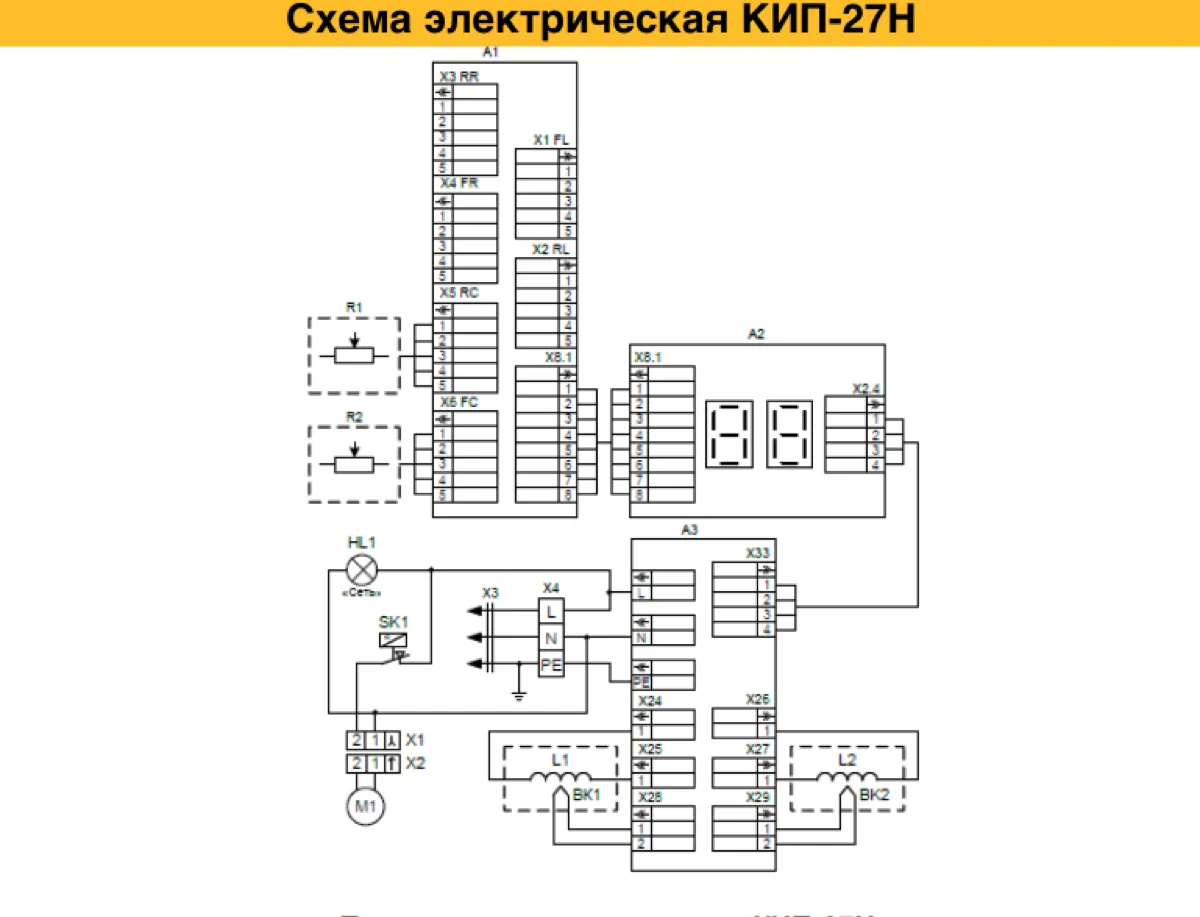

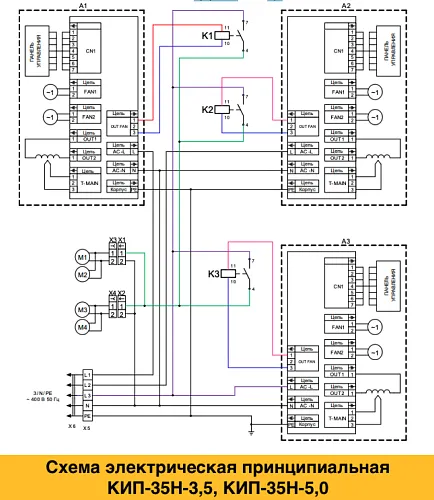

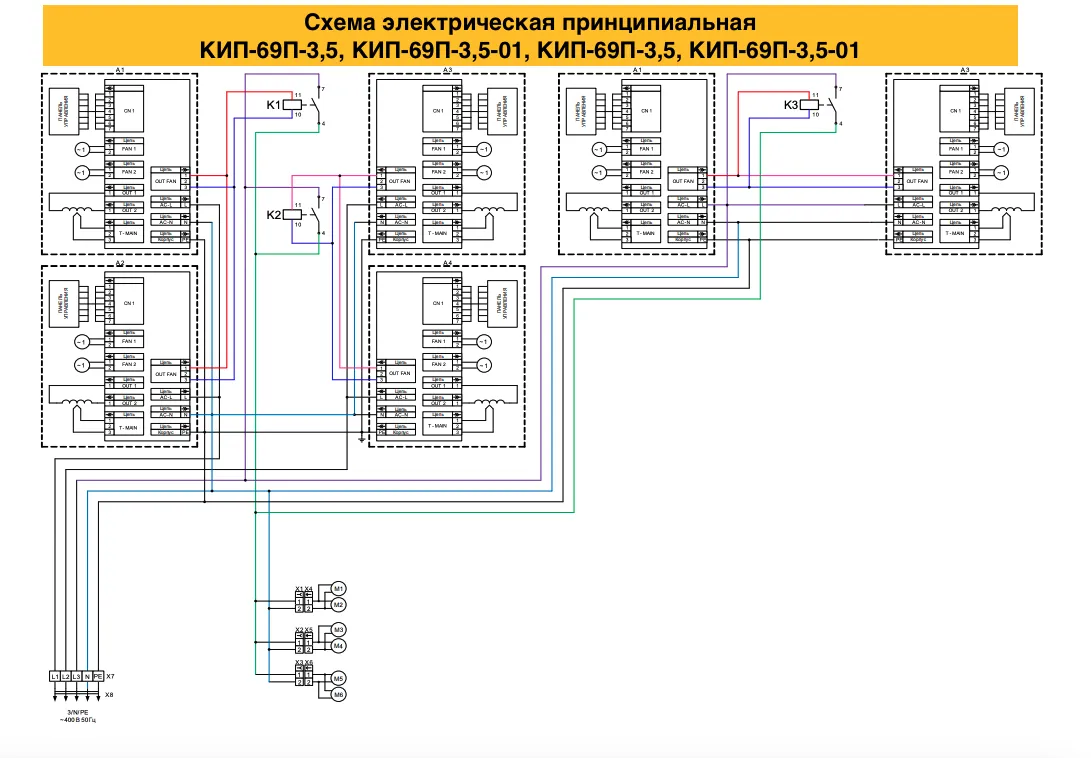

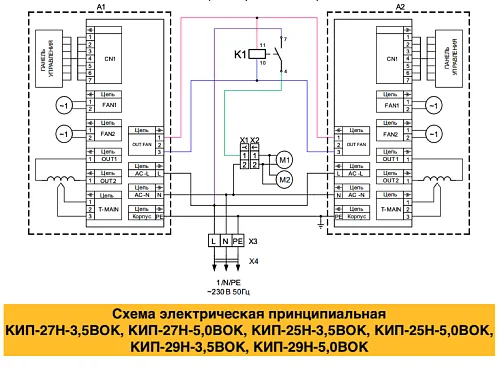

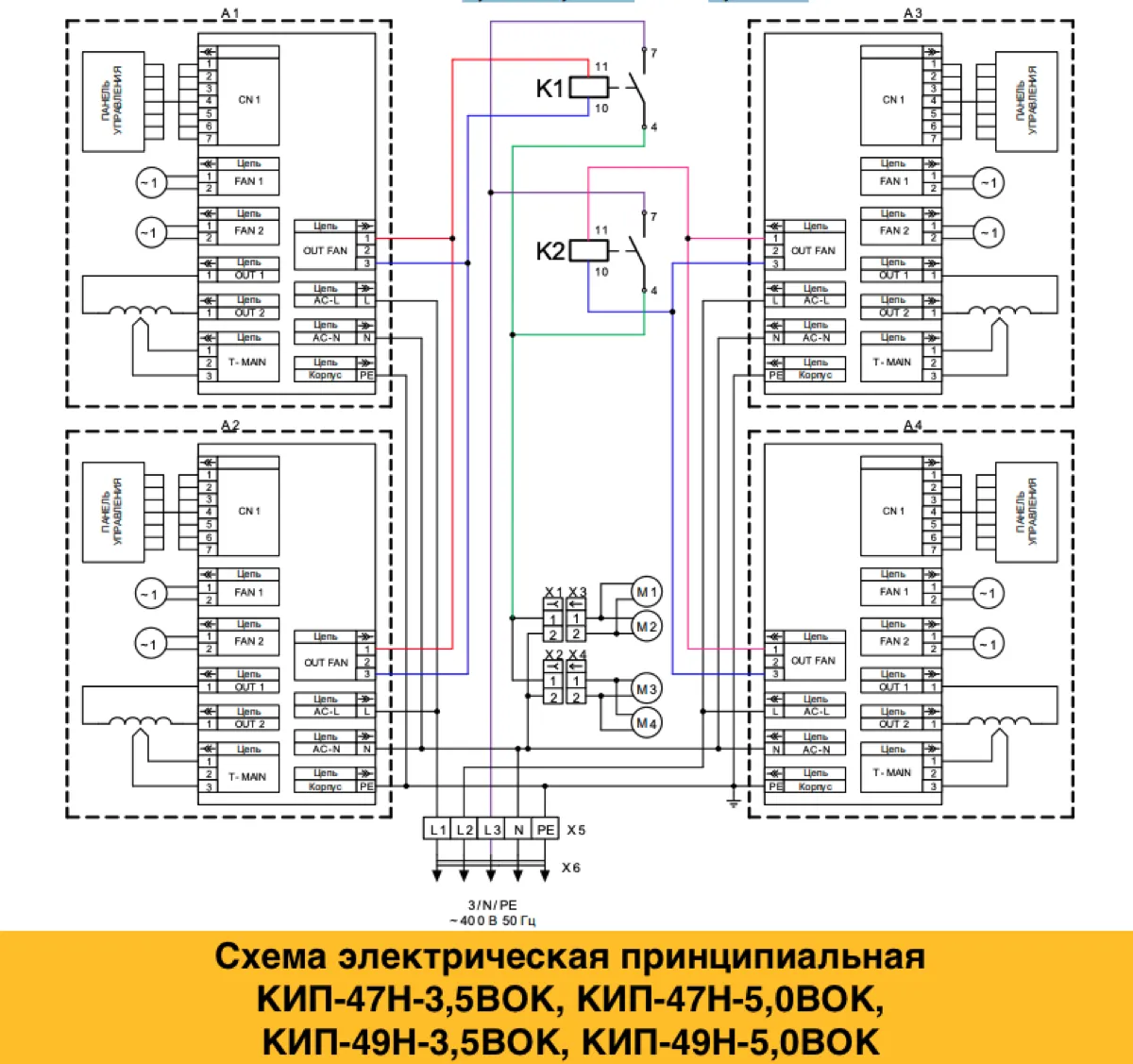

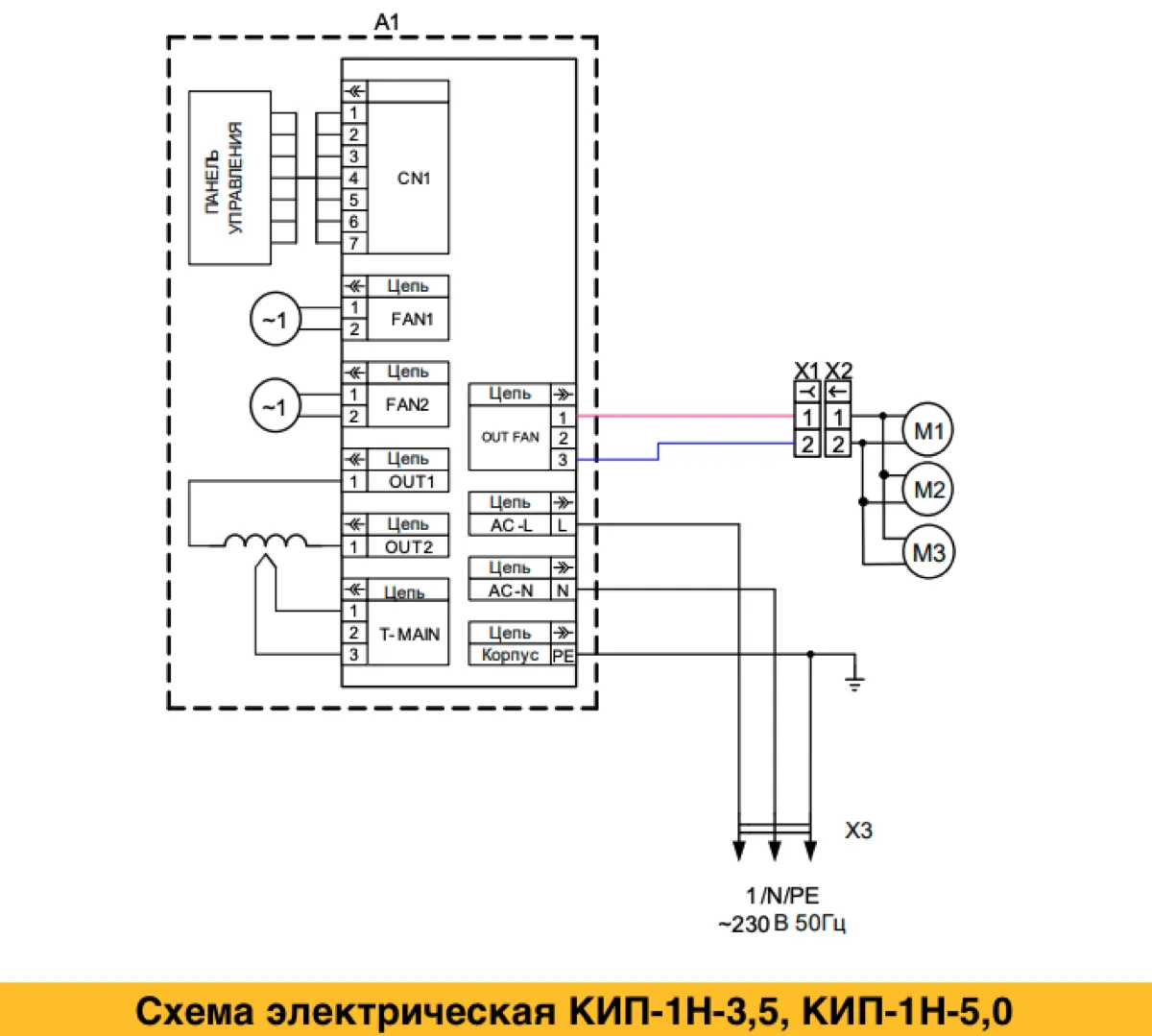

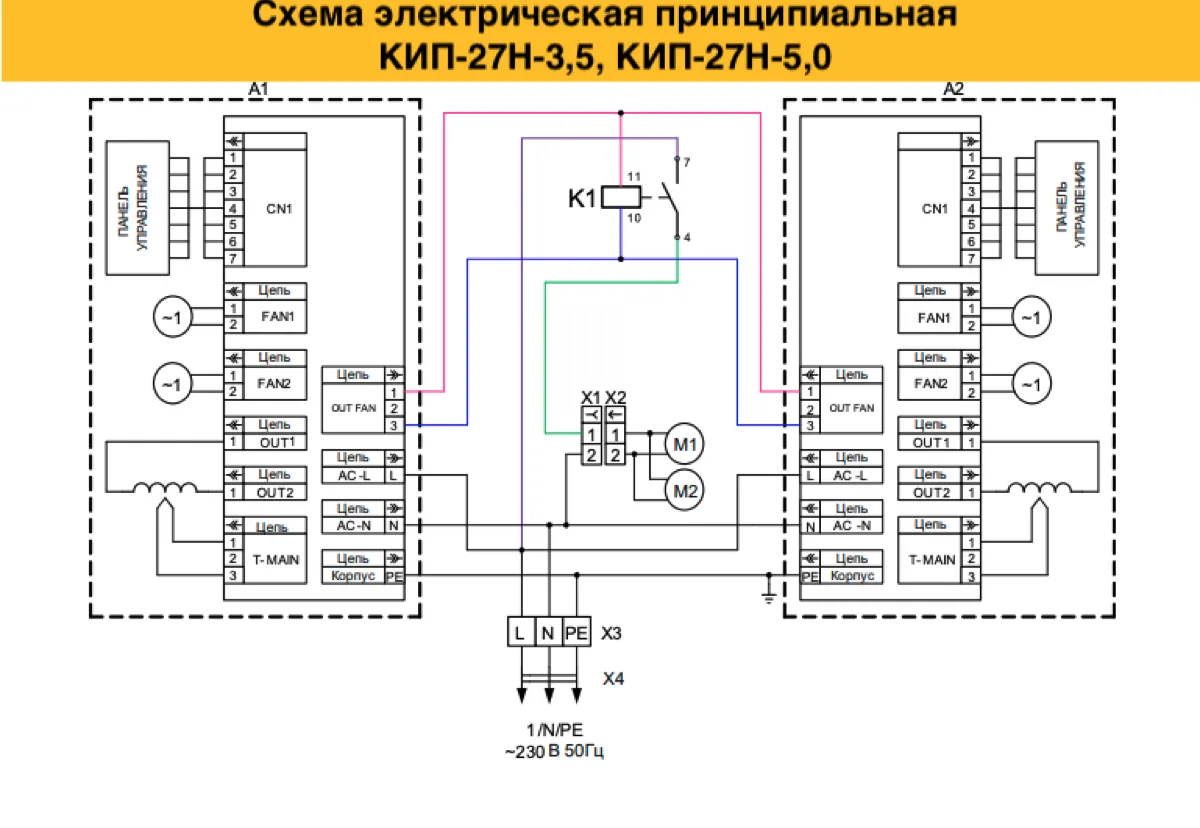

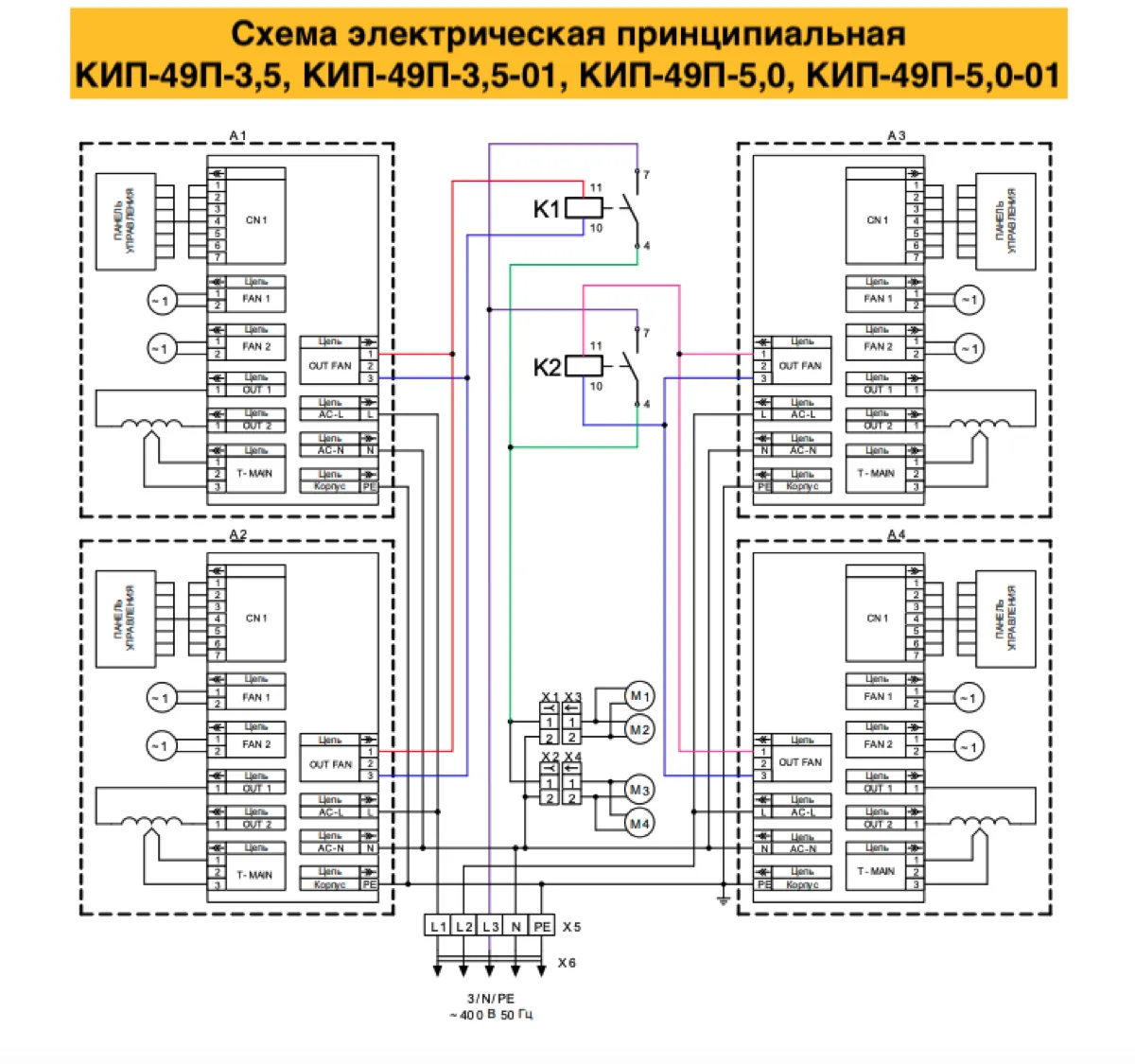

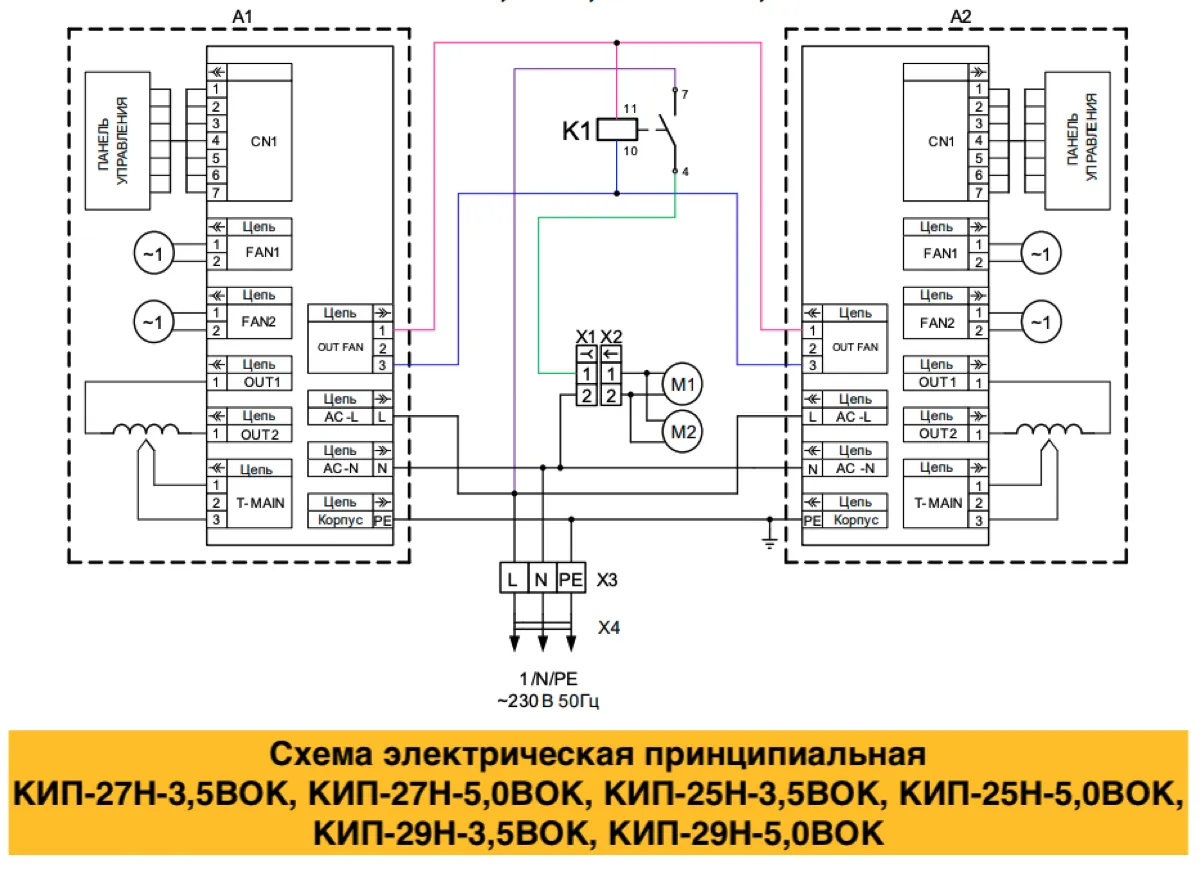

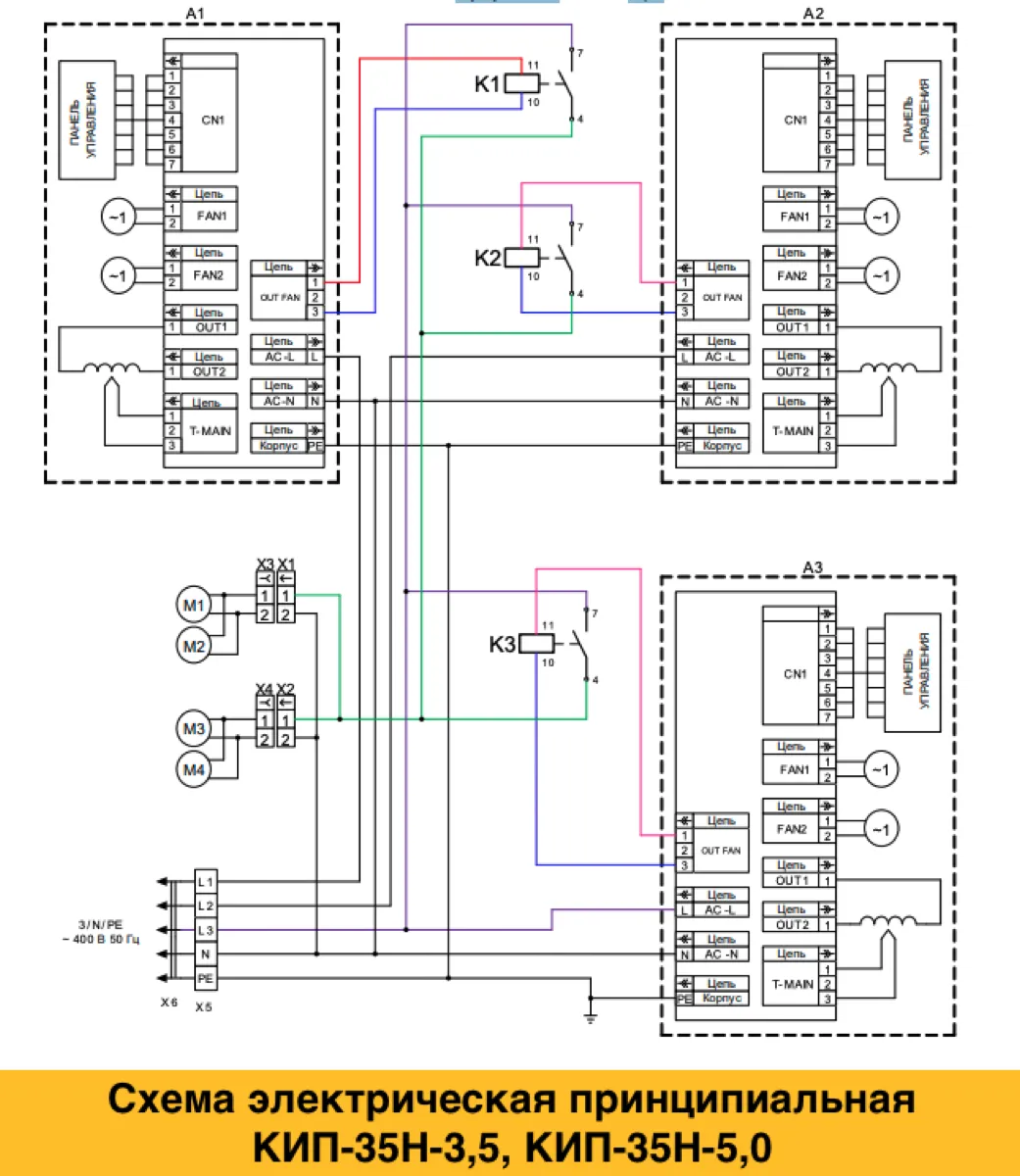

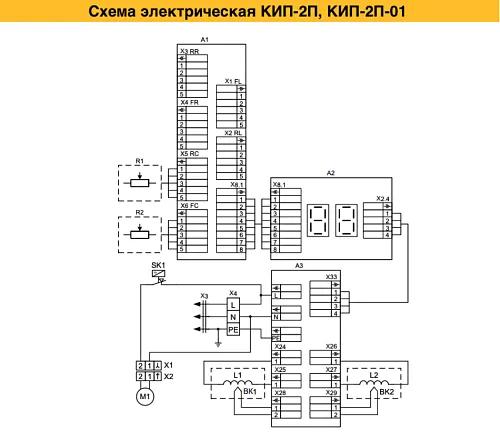

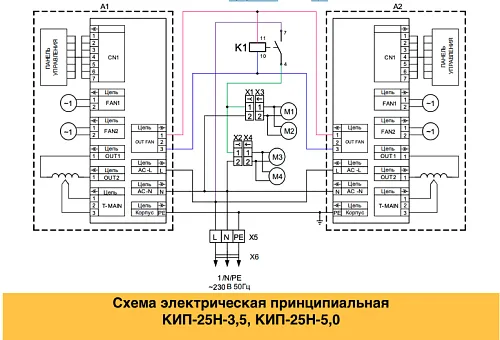

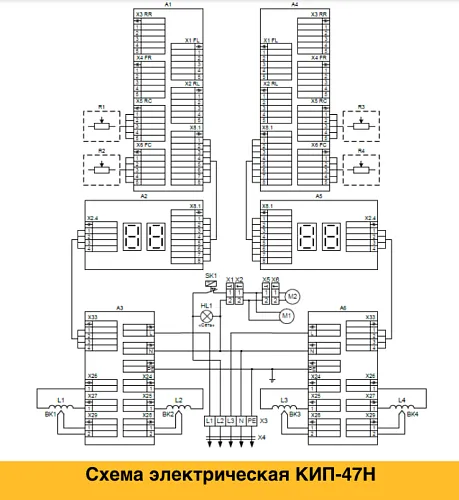

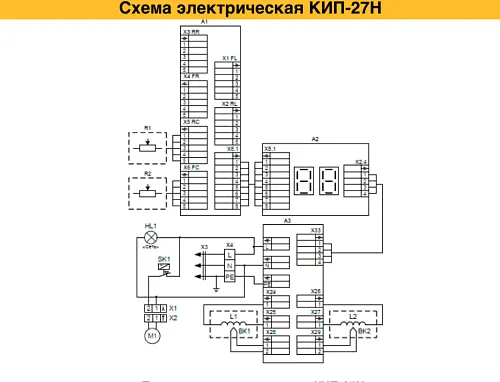

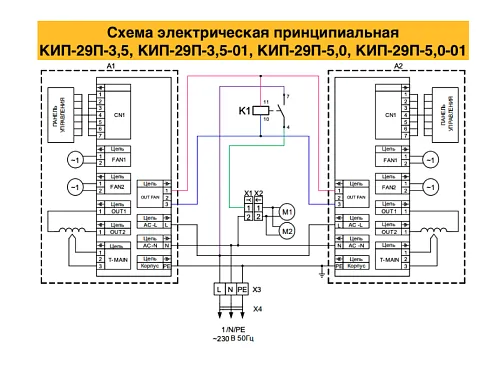

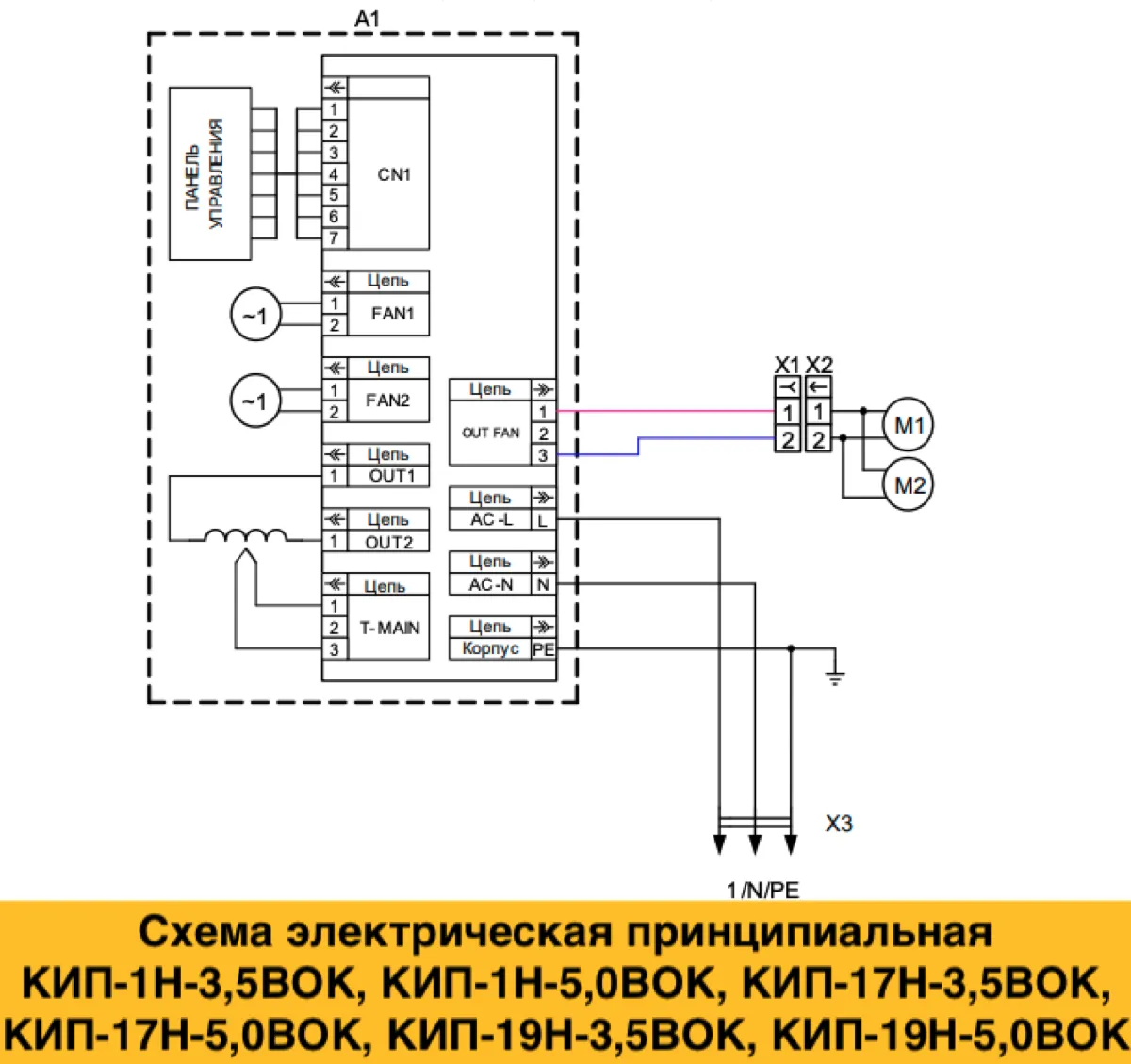

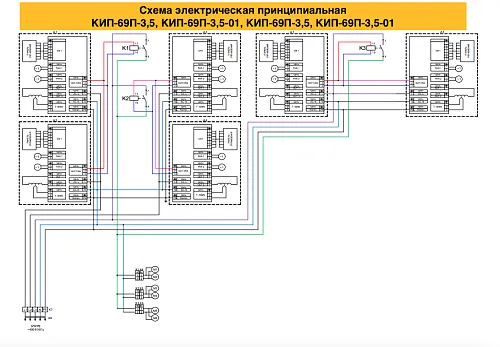

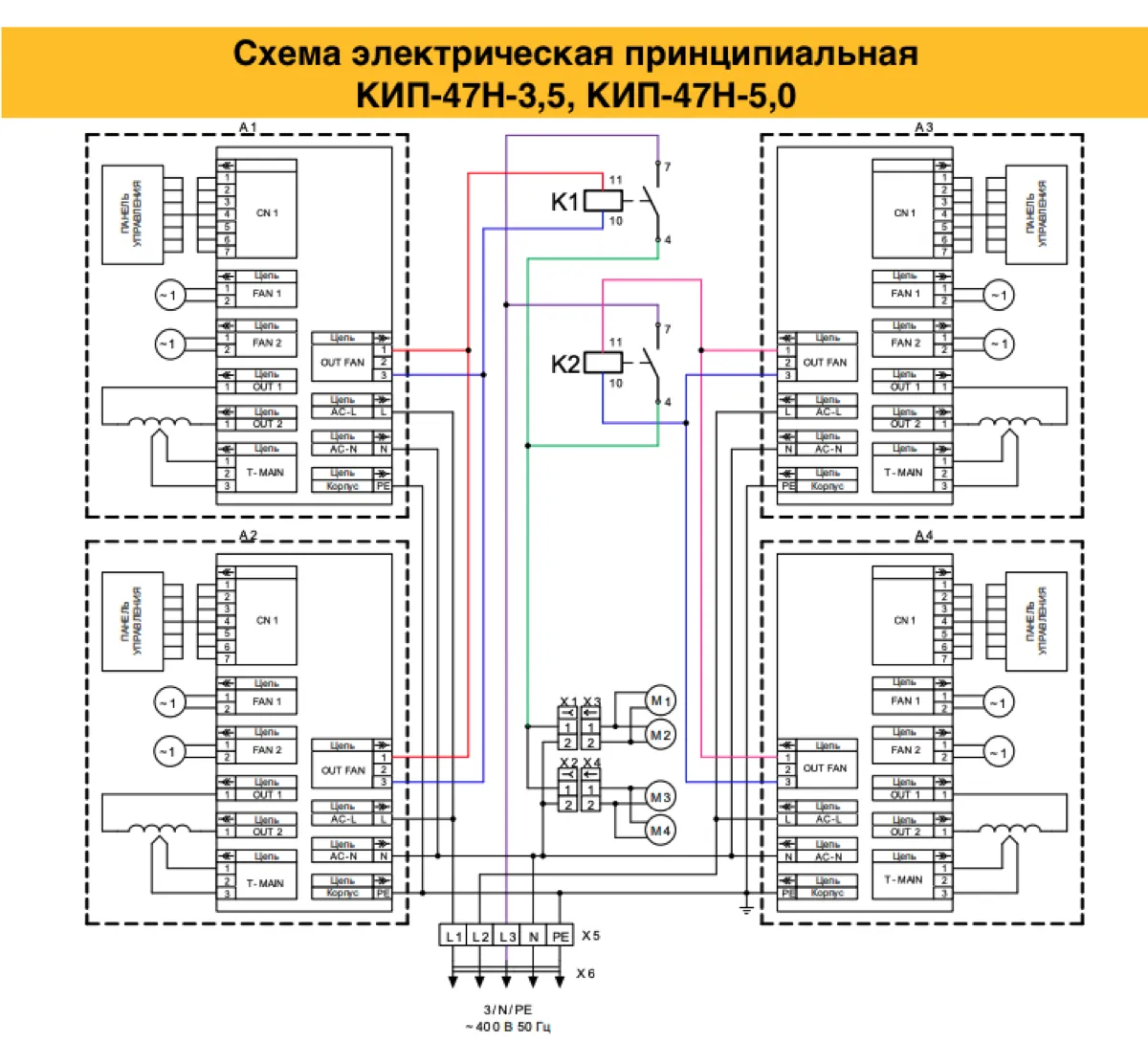

В галерее размещены схемы настольных, напольных и WOK-моделей Abat КИП, включая варианты 1Н, 2П, 25Н, 27Н, 29П, 35Н, 47Н, 49П и 69П. Конкретный набор модулей зависит от числа зон, мощности и исполнения плиты.
Как найти свою схему
- Сверьте полное обозначение модели на шильдике.
- Уточните количество индукционных зон и номинальную мощность.
- Сравните маркировку индукционных модулей и панели управления.
- Проверьте ревизию, если она указана на плате или в документации.
Узлы, показанные на схеме
Индукционные модули
Каждая зона обычно связана с отдельным силовым модулем, катушкой и управлением. Код ошибки может указывать на цепь, но окончательная причина определяется только после проверки питания, охлаждения, датчиков и соединений.
Охлаждение и температурная защита
Перегрев модуля возможен из-за загрязнения воздуховодов, неисправности вентилятора или датчика. Эксплуатацию при повторяющейся ошибке необходимо прекратить до диагностики.
Запчасти для индукционных плит Abat

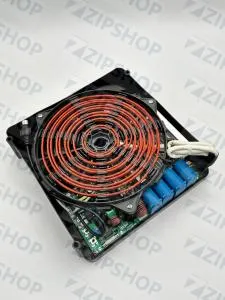

- Индукционный модуль HW-3,5PT-XK-08D — силовой модуль для совместимых плит Abat.
- Индукционный модуль HW-5PT-A07 5 кВт — модуль в сборе для плит КИП.

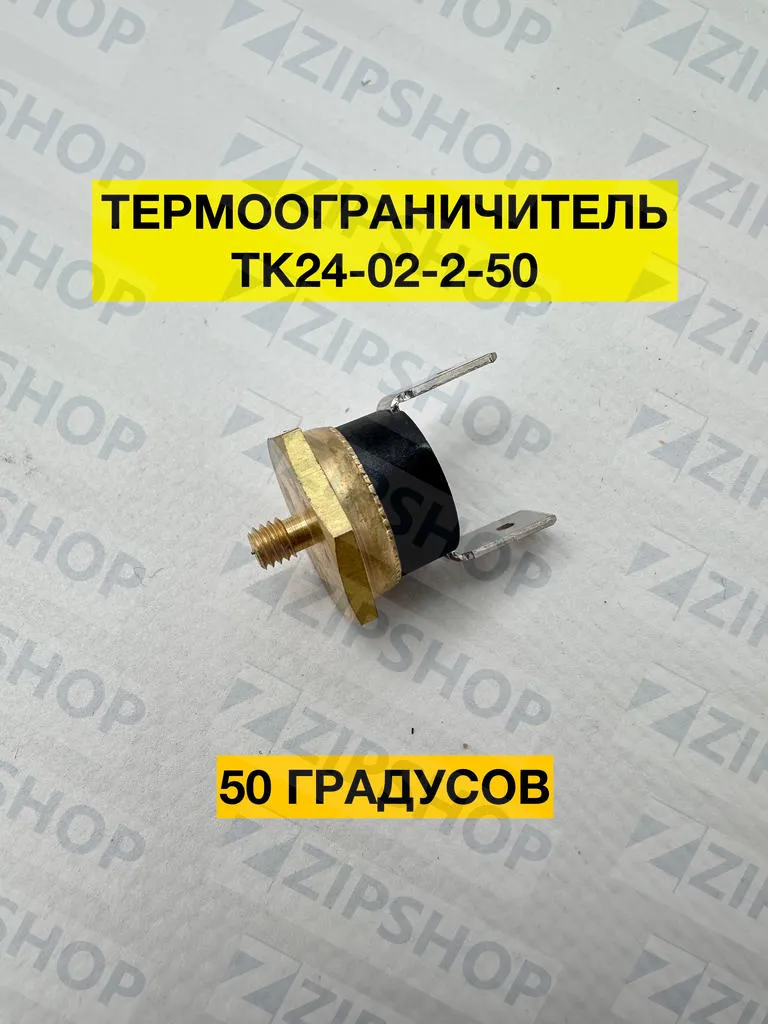

- Терморегулятор ТК24-02-2-50 Abat 72000000166 — элемент температурного контроля для совместимых КИП.

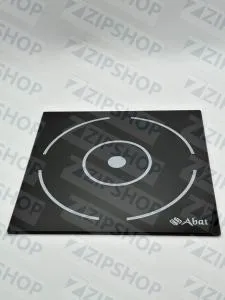

- Стеклокерамика 300×300×6 мм Abat 72000158445 — рабочая поверхность для совместимых индукционных плит.
Перед заказом модуля или управляющего компонента обязательны проверка артикула, мощности, разъёмов и применяемости по модели. Одинаковый внешний вид не гарантирует совместимость.
Что подготовить для сервиса
- фото шильдика и полной модели;
- точный код ошибки;
- маркировку модуля и управляющей платы;
- описание условий появления неисправности;
- фото разъёмов до разборки.
