В статье собраны электрические принципиальные схемы и схемы соединений посудомоечных машин Abat. Перед просмотром сверяйте точное обозначение модели и исполнение на шильдике оборудования.
Электрические схемы посудомоечных машин Abat
Нажмите на название нужной схемы — она откроется в новой вкладке.

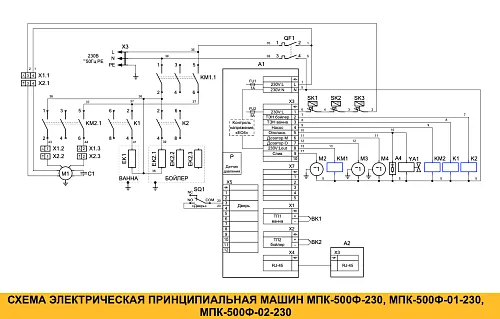

- МПК-500Ф-230, МПК-500Ф-01-230, МПК-500Ф-02-230: принципиальная схема; схема соединений.

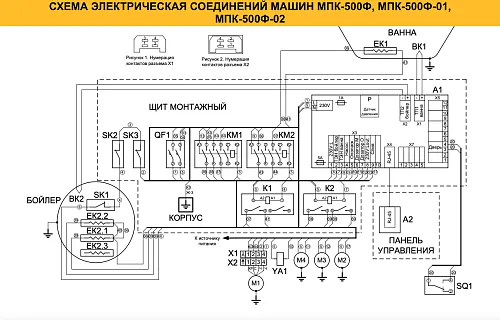

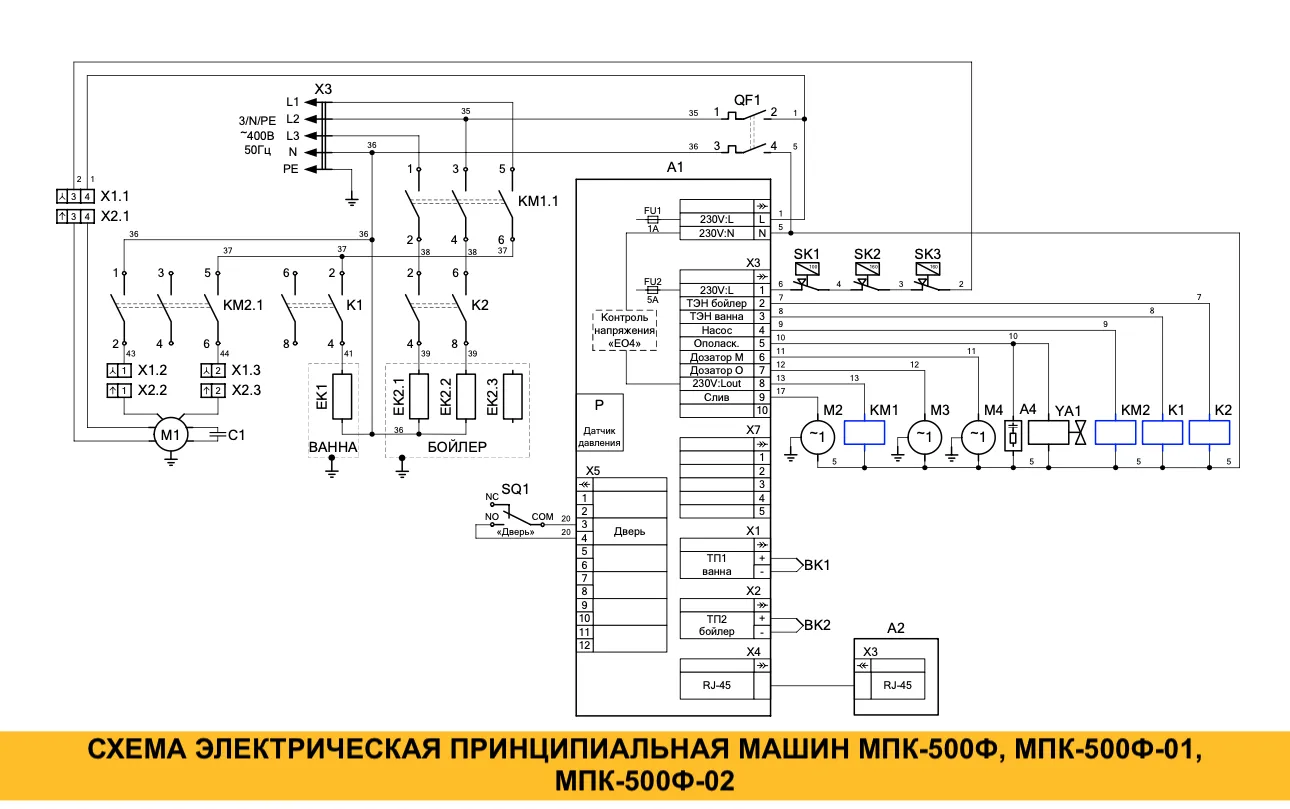

- МПК-500Ф, МПК-500Ф-01, МПК-500Ф-02: принципиальная схема; схема соединений.

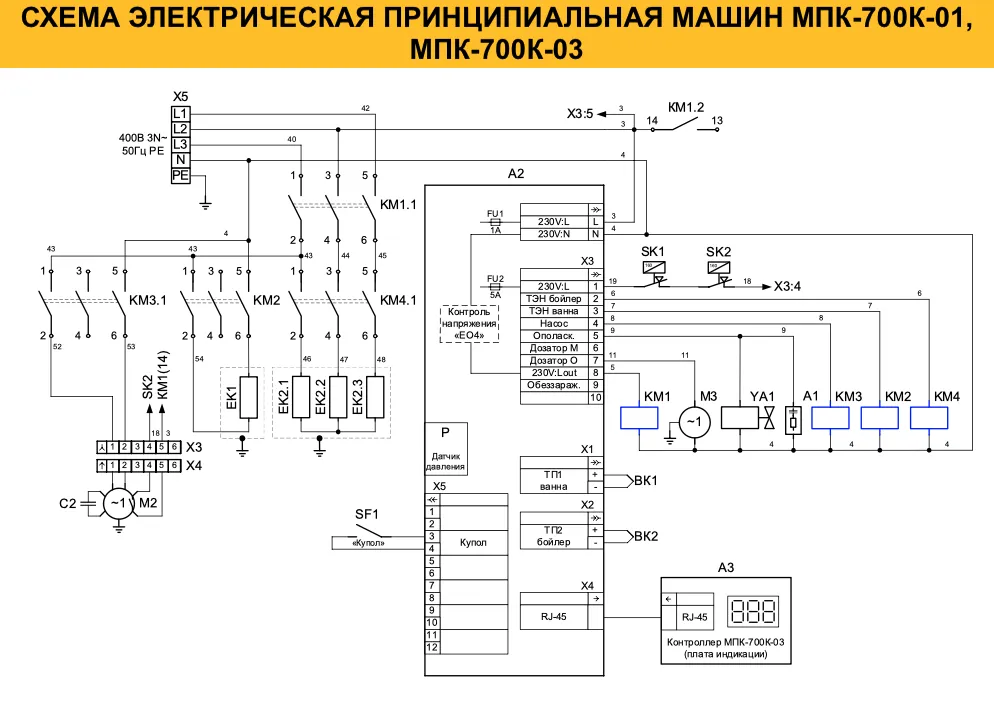

- МПК-700К-01, МПК-700К-03: принципиальная схема.

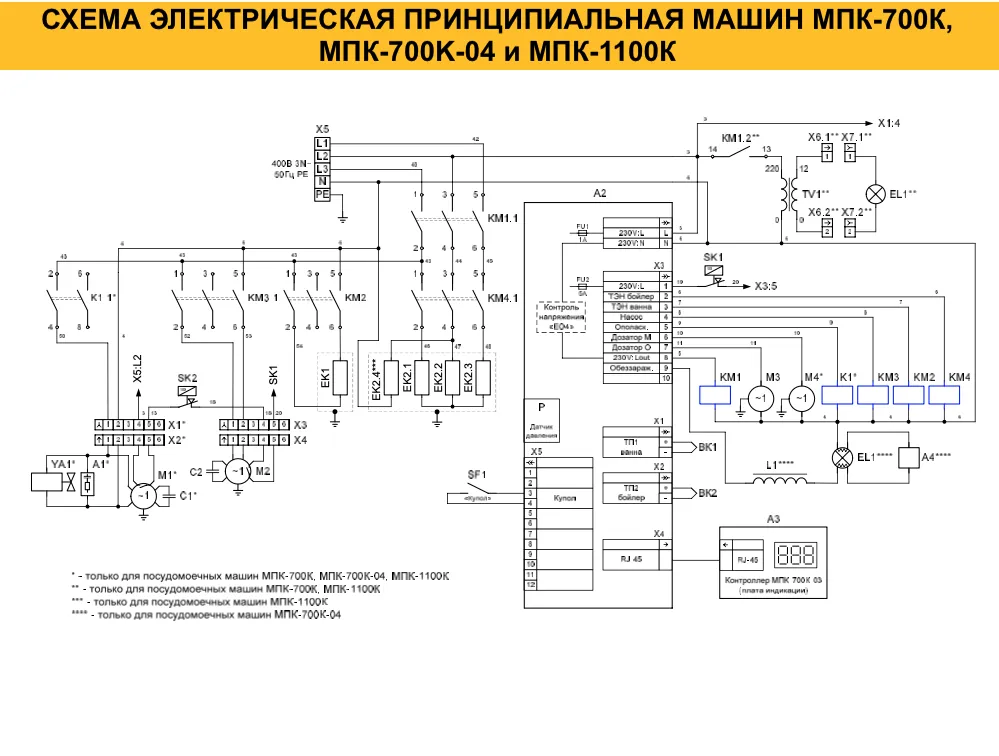

- МПК-700К, МПК-700К-04, МПК-1100К: принципиальная схема.

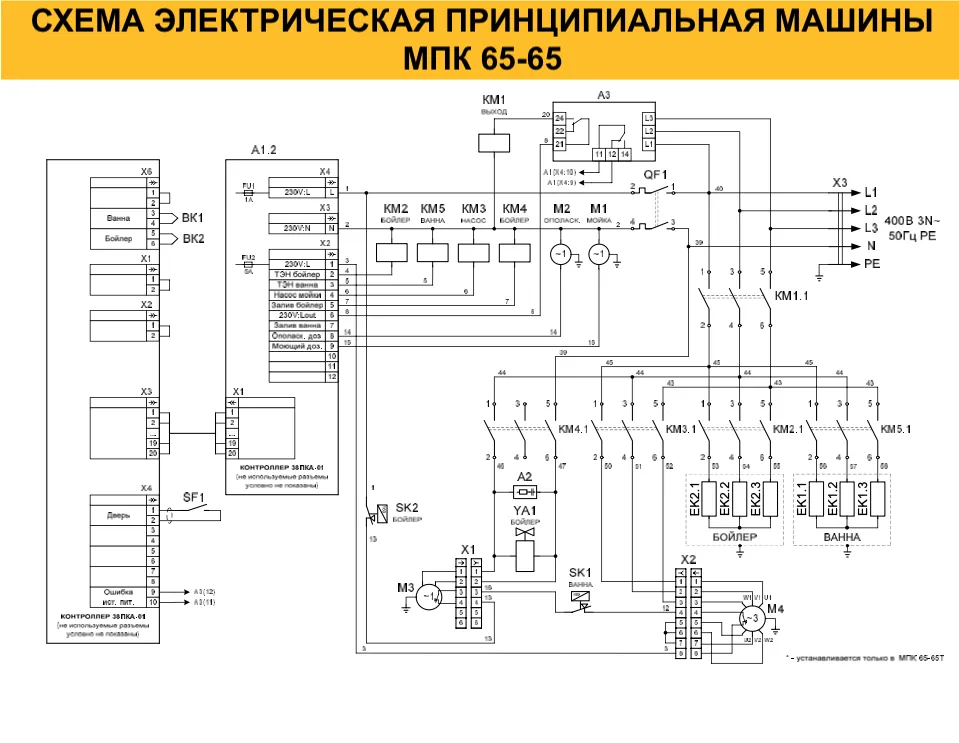

- МПК 65-65: принципиальная схема.

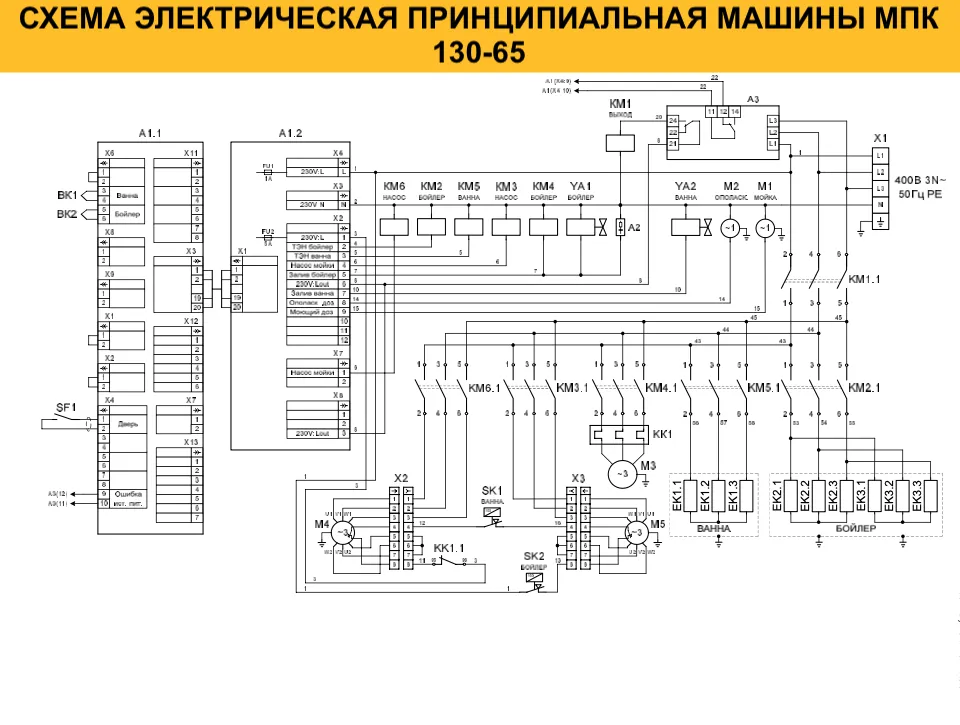

- МПК 130-65: принципиальная схема.

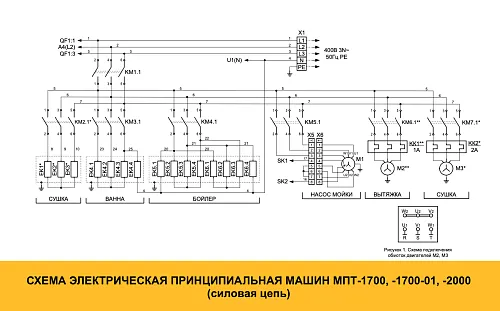

- МПТ-1700, МПТ-1700-01, МПТ-2000: схема силовой цепи; схема цепи управления.
Все десять схем также сохранены в галерее ниже. Для работы с электрическими цепями привлекайте квалифицированного специалиста.
