В этом материале собраны документы для профессиональных посудомоечных машин Гродторгмаш МПУ-700М и МПУ-700-01М: руководство по эксплуатации, деталировка, электрическая и гидравлическая схемы, а также схема расположения элементов блока управления. Файлы приложены к статье — перед работой обязательно сверяйте обозначение модели и исполнение машины по шильдику.
Какие документы доступны для МПУ-700
- руководство по эксплуатации МПУ-700М и МПУ-700-01М;
- деталировка МПУ-700-01 с позициями узлов и деталей;
- электрическая принципиальная схема;
- гидравлическая принципиальная схема;

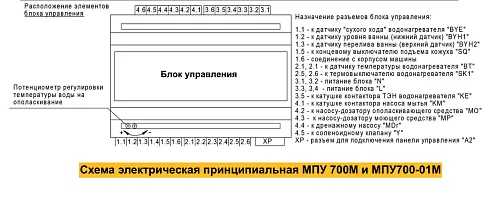

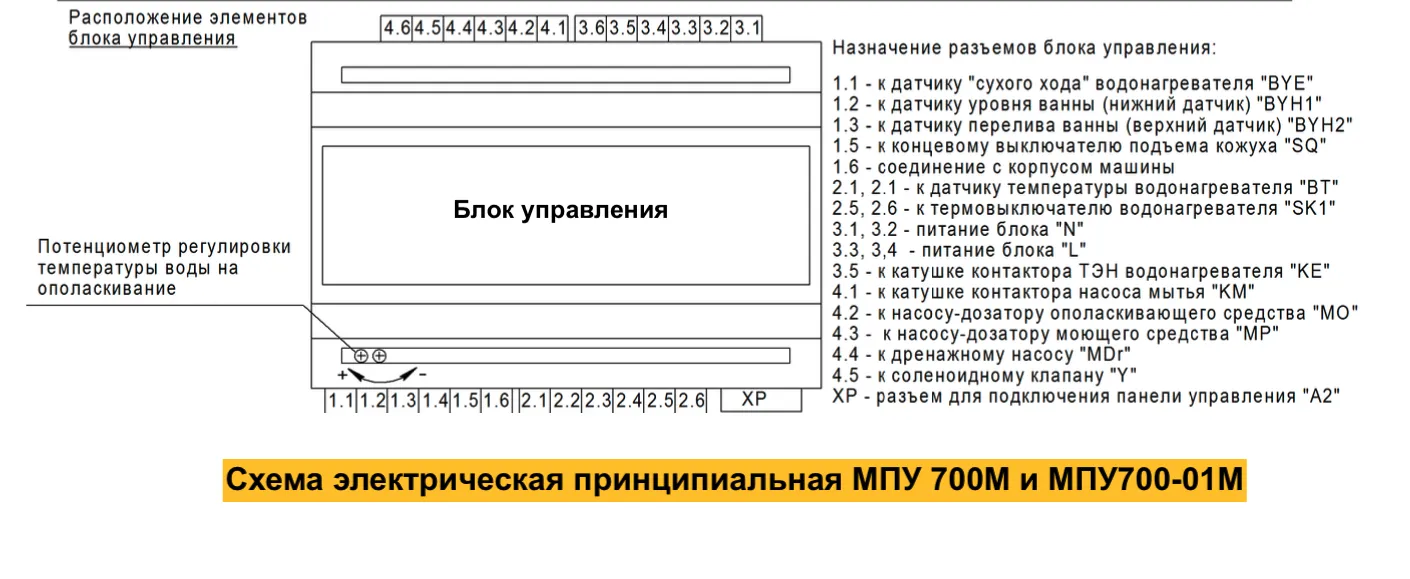

- расположение элементов блока управления.
Документы полезны при плановом обслуживании, диагностике, заказе запчастей и восстановлении соединений после ремонта. Они не заменяют сервисную документацию конкретной ревизии: производитель может изменять состав узлов и маркировку деталей.
Как выбрать правильную схему
Проверьте модель и серийный номер
Сначала перепишите с заводской таблички полное обозначение машины, серийный номер, год выпуска и параметры питания. Для МПУ-700М и МПУ-700-01М часть решений совпадает, однако отдельные компоненты и соединения могут отличаться.
Сопоставьте маркировку узла
При подборе запчасти ориентируйтесь не только на название машины, но и на маркировку снятой детали. Для электронных компонентов важны исполнение, ревизия и диапазон серийных номеров.

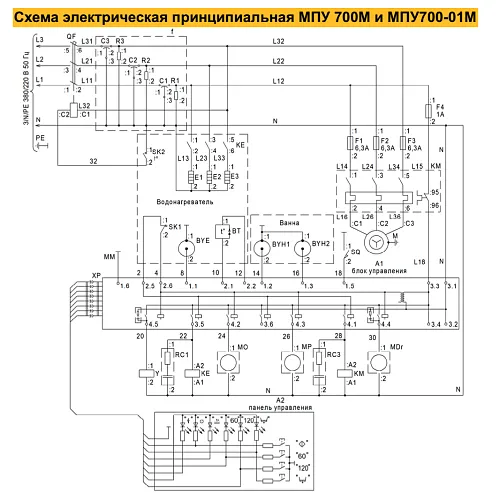

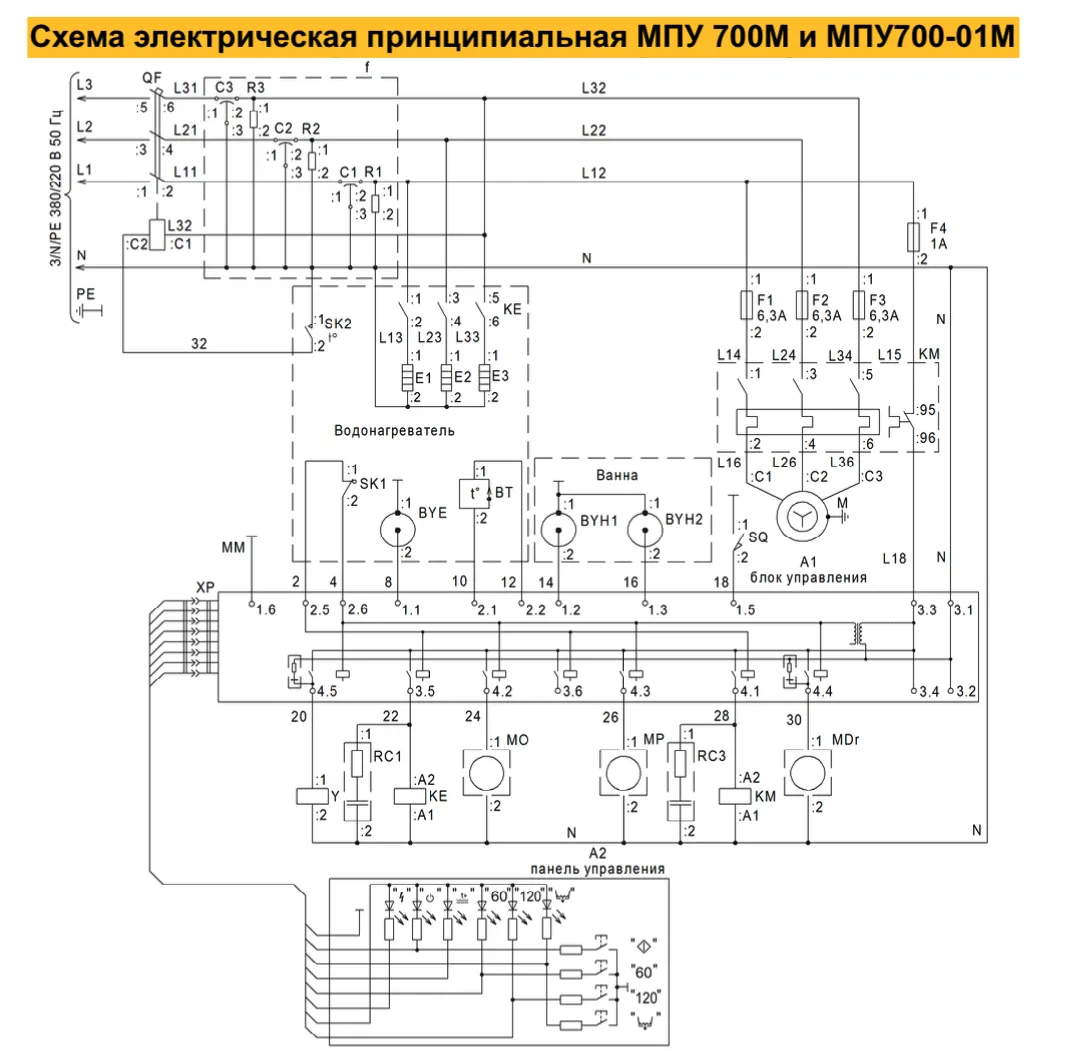

Как работать с электрической схемой
- Обесточьте машину и исключите случайное включение.
- Найдите на схеме нужную цепь: нагрев, заполнение, мойку, ополаскивание или слив.
- Сверьте позиционные обозначения с расположением компонентов в шкафу.
- Проверьте разъёмы, клеммы и проводку до замены дорогостоящего узла.
- После ремонта убедитесь, что защитные цепи и заземление восстановлены штатно.
Не перемыкайте датчики и защитные устройства ради запуска машины: это может привести к перегреву, поражению электрическим током и повреждению оборудования.

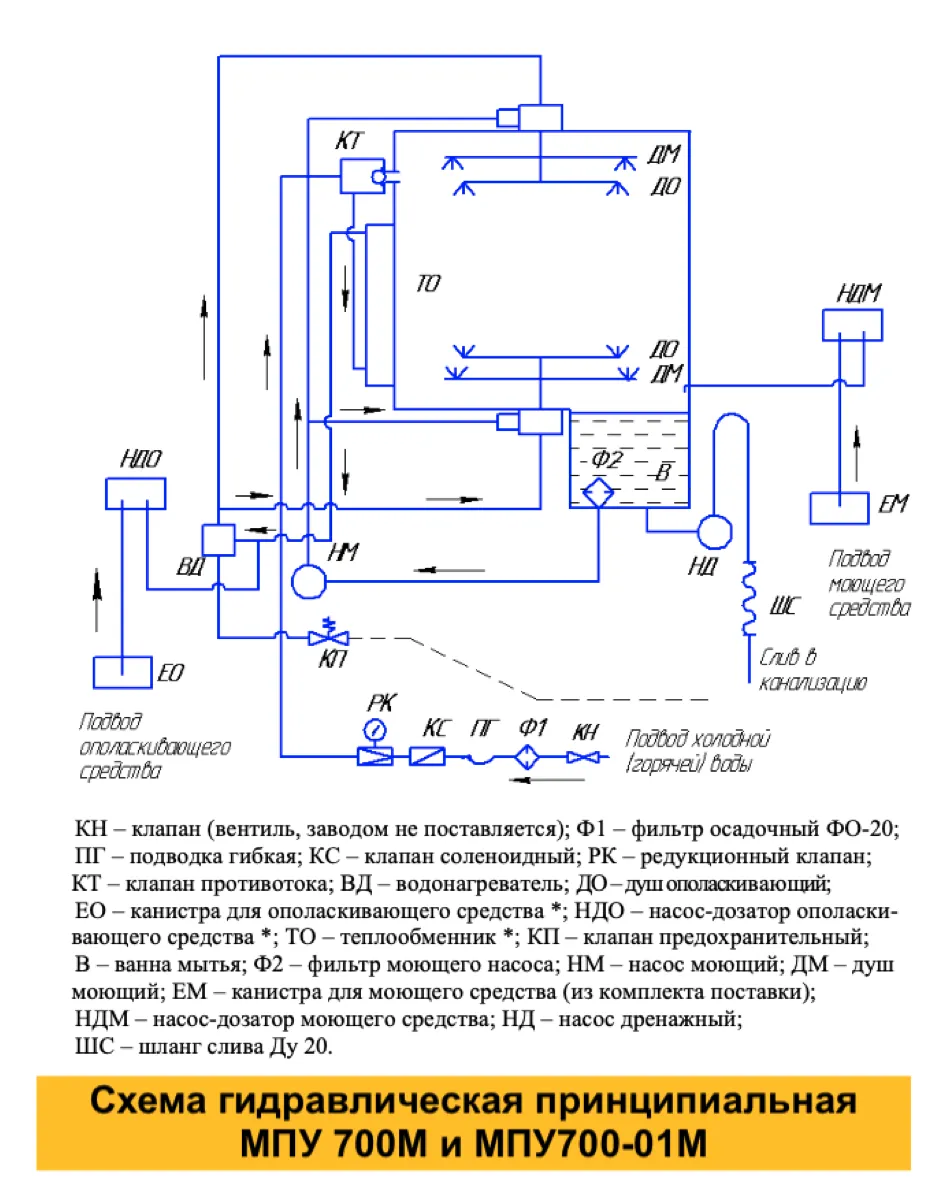

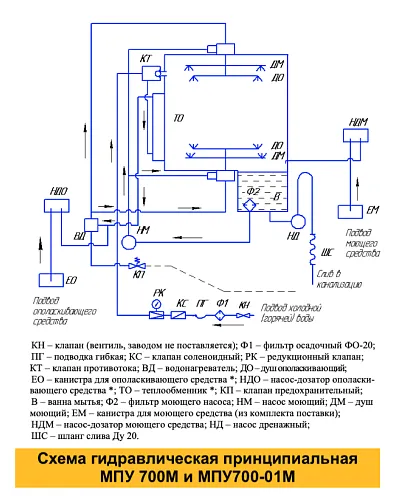

Как использовать гидравлическую схему
Гидравлическая схема помогает проследить путь воды через заливную арматуру, ванну, насосы, разбрызгиватели, бойлер и слив. При слабом напоре или нарушении цикла мойки проверяйте тракт последовательно, начиная с доступных фильтров и соединений.
Связанные запчасти ZipShop

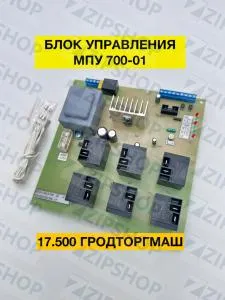

- Блок управления Гродторгмаш МПУ-700 01.17.500 — для машин соответствующего исполнения.

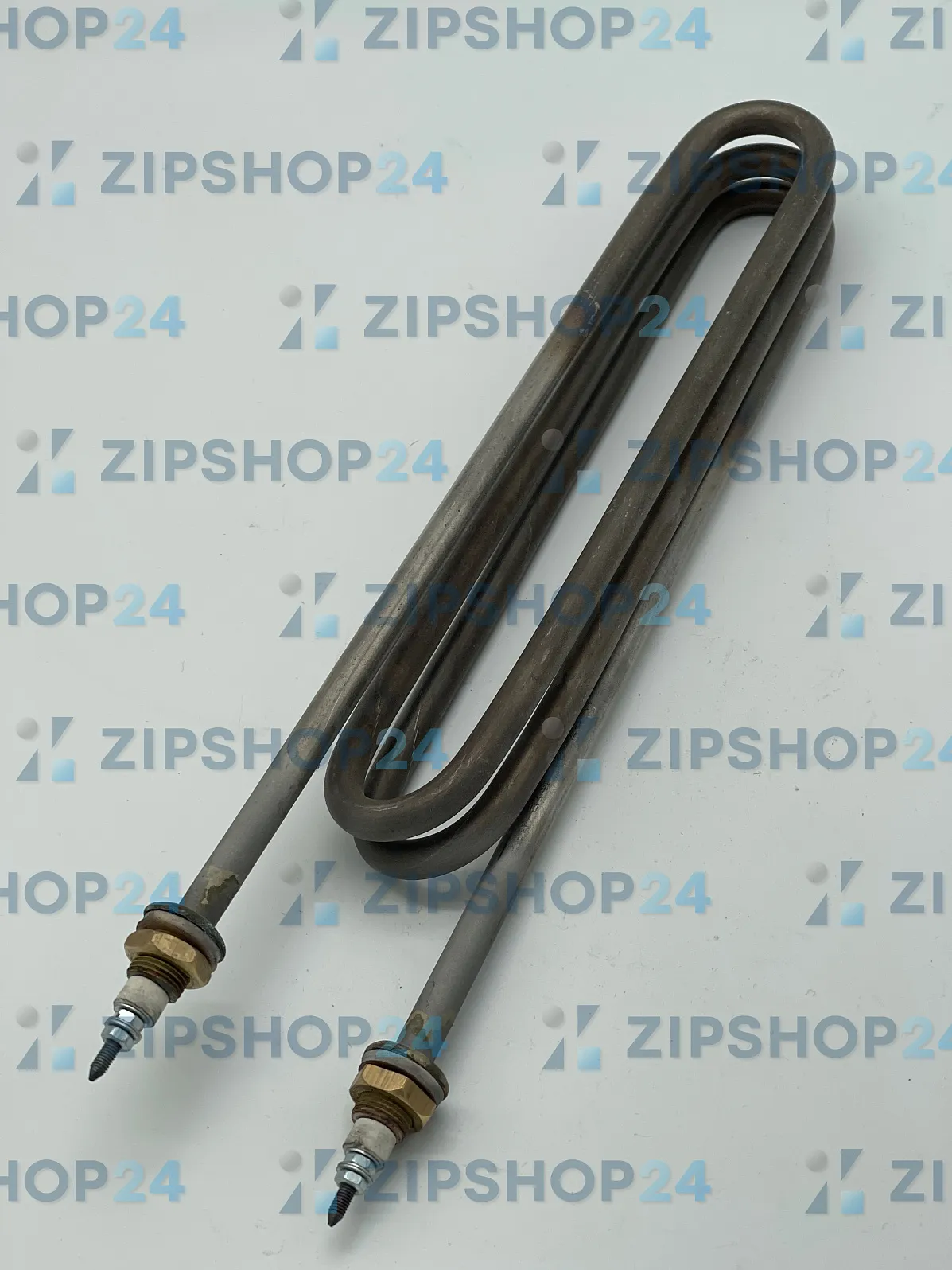

- ТЭН МПУ-700-01, ЭВО 01.600, 16.202 — нагревательный элемент; совместимость подтверждайте по маркировке.

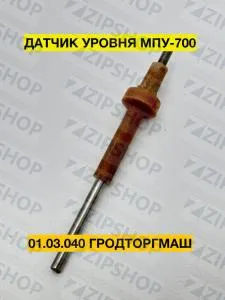

- Датчик уровня Гродторгмаш МПУ-700 01.03.040 — контролирует уровень воды.

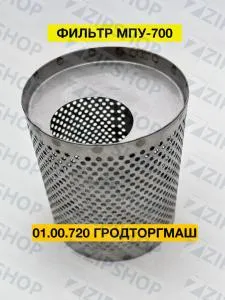

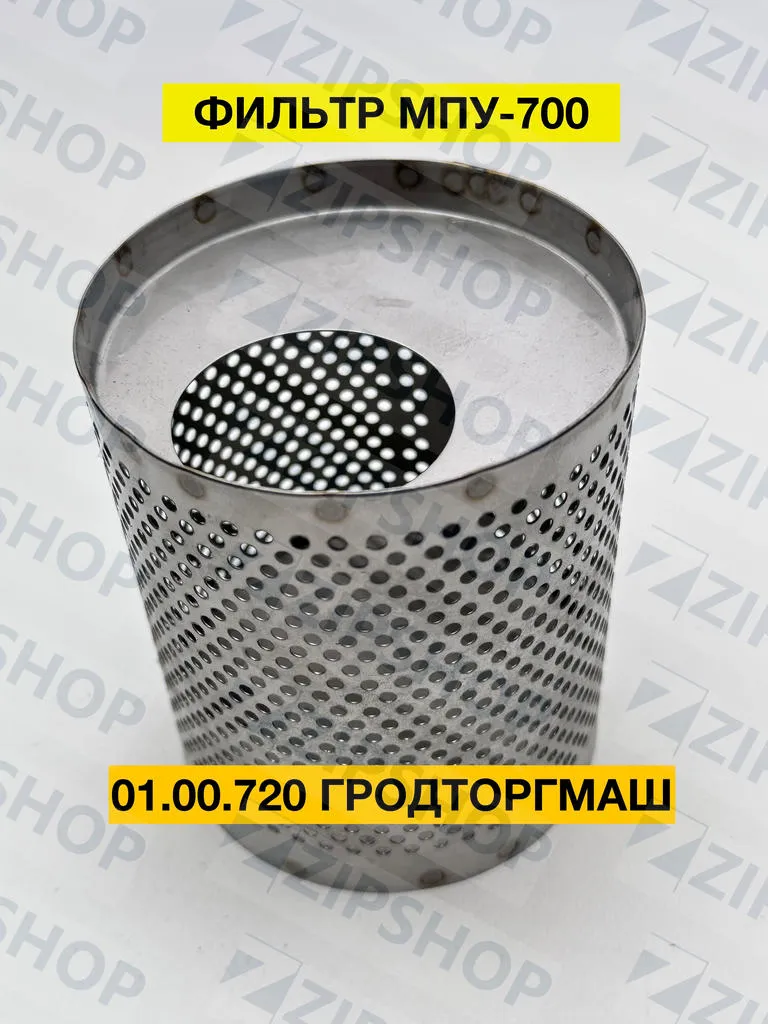

- Фильтр Гродторгмаш МПУ-700 01.00.720 — элемент водяного тракта машины.
Что сообщить при подборе запчасти
Подготовьте фотографию шильдика, общий вид узла, маркировку снятой детали и описание симптома. Эти данные позволяют точнее проверить совместимость и избежать заказа компонента другой ревизии.
