Правильно подобранный уплотнитель должен не просто подходить по высоте и ширине: его крепление и рабочая часть должны соответствовать конструкции двери. Поэтому подбор начинают с модели оборудования и артикула детали, а размеры и фотографии используют для проверки.
Ниже — порядок выбора уплотнителя для профессиональных холодильных шкафов, торговых холодильников и охлаждаемых столов. Это не универсальная инструкция по разборке двери: способ замены зависит от конкретного оборудования.
Когда уплотнитель действительно нужно менять
Повод для замены — разрыв, разрушенный угол или стойкая деформация, из-за которой уплотнитель больше не прилегает к ответной поверхности. Осмотрите весь периметр, а не только заметный повреждённый участок.
Конденсат, иней возле двери или длительная работа холодильного агрегата могут сопровождать нарушение герметичности, но сами по себе не доказывают неисправность резинки. Дверь может не закрываться из-за выступающей гастроёмкости, загрязнения, перекоса или проблемы с петлями.
Сначала уберите предметы, мешающие закрыванию, осмотрите положение двери и очистите доступную поверхность уплотнения по руководству оборудования. Если после этого остаётся щель, выясните, что её вызывает: повреждение рамки или геометрия двери. Регулировку петель и ремонт дверного узла поручите специалисту.
Для предварительной проверки можно использовать полоску бумаги: зажмите её закрытой дверью и сравните сопротивление вытягиванию в нескольких местах. Такой способ описывает True для своих холодильников. Он помогает обнаружить участок слабого прижима, но не заменяет диагностику и не отличает перекос двери от износа уплотнителя.
Если холодильное оборудование не набирает температуру, не ограничивайте поиск причины дверью. При обмерзании также полезно проверить другие причины намерзания испарителя.
Начните с модели и артикула
Сфотографируйте заводскую табличку так, чтобы читались производитель, полное обозначение модели и серийный номер. Укажите, для какой двери или выдвижного ящика нужна деталь. Если сохранился артикул старой рамки или номер из каталога запчастей, приложите его.
Не выбирайте уплотнитель только по названию бренда или объёму шкафа. Для одной марки существуют разные серии, дверные исполнения и размеры рамок. Производители могут менять детали в зависимости от года выпуска: например, True прямо предупреждает об этом в своём сервисе подбора.
Для оборудования Polair можно дополнительно проверить электронный паспорт через Smart Service либо открыть подборку инструкций Polair. Наличие документа помогает установить исполнение машины, но не отменяет сверку артикула уплотнителя.
Проверьте профиль и способ крепления
Профиль — это форма поперечного сечения уплотнителя. От неё зависят посадка в двери и положение рабочей части. Две рамки одинакового размера могут иметь разные основания и не заменять друг друга.
В профессиональном оборудовании встречаются вставные профили с крепёжной ножкой, варианты под прижимную планку и другие конструкции. Уточните, как закреплена старая рамка: она вставляется в паз, удерживается планкой или установлена иначе. Не вытягивайте неизвестное крепление силой ради фотографии.
Для проверки нужны общий вид рамки, угол, место крепления и доступный участок профиля рядом с линейкой. Если старый уплотнитель уже разорван или снят специалистом, полезна фотография его сечения. Разрезать исправный участок установленной рамки для подбора не нужно.
Для магнитных уплотнителей также важно расположение магнитной вставки. Изготовитель Sure Seal отдельно просит учитывать число сторон и участки без магнита. Одинаковый цвет и внешняя похожесть не подтверждают совпадения конструкции.
Как снять размеры без ошибки
До измерения уточните у поставщика, по какой базе указаны размеры нужной позиции. В каталогах встречаются как наружные размеры уплотнителя, так и размеры по центрам крепёжных ножек или пазов. Подменять одну величину другой нельзя.
По наружному контуру. Измеряют расстояние между крайними наружными кромками рамки по ширине и высоте. DSU рекомендует снимать такие размеры, пока уплотнитель установлен на двери или ящике. Не растягивайте снятую рамку, пытаясь получить «правильную» цифру.
По креплению. Для подходящих вставных профилей используют расстояние между центрами противоположных крепёжных пазов — метод dart-to-dart. Он особенно полезен, если старая рамка отсутствует или сильно деформирована. Применимость метода и точки измерения нужно согласовать по чертежу профиля.
Запишите оба направления в миллиметрах и подпишите базу: например, «ширина … мм, высота … мм, по наружному контуру». Приложите фотографии измерения. Размер дверного полотна сам по себе не является размером уплотнителя.
Не прибавляйте запас на натяжение и не округляйте размеры под ближайшую карточку. Готовую рамку нельзя считать подходящей только потому, что её удаётся растянуть или подрезать.
Примеры уплотнителей из каталога ZipShop
Эти позиции показывают, почему размер необходимо проверять вместе с моделью. Размеры ниже приведены так, как они указаны в карточках; база измерения там не уточнена и перед заказом требует подтверждения.
| Позиция | Размер в карточке | Указанное назначение |
|---|---|---|

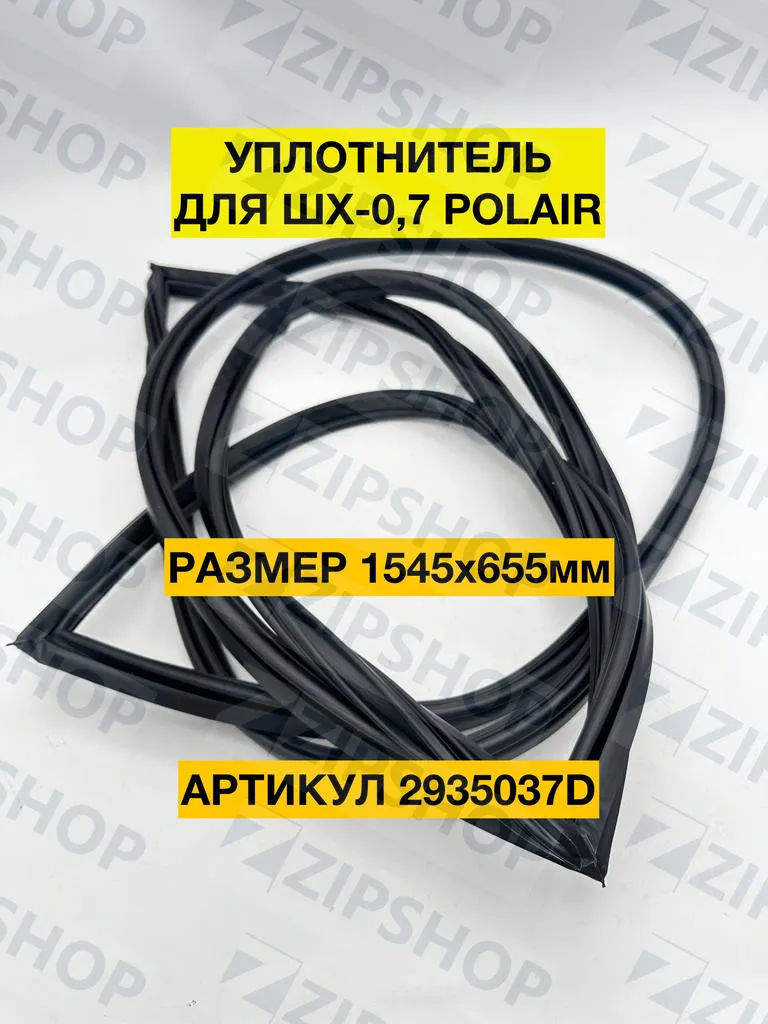

| Polair 2935037D / 1510093D | 1545 × 655 мм | Шкафы ШХ-0,7 из нержавеющей стали |

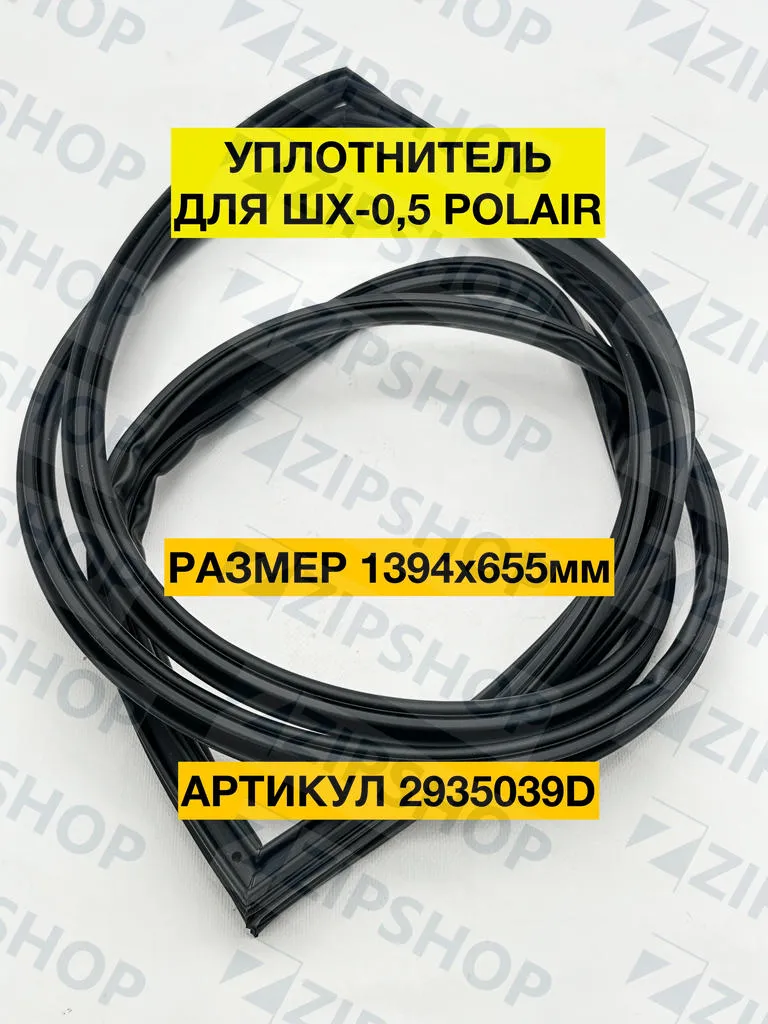

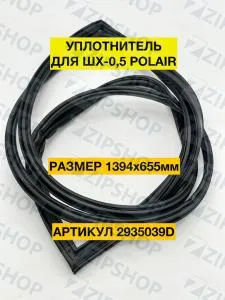

| Polair 2935039D | 1394 × 655 мм | ШХ-0,5 ДСУН, BC105-P |
| Polair 2935081D / 1510112 | 490,6 × 380,6 мм | Двери охлаждаемых столов TMi; перечень исполнений — в карточке |
| Norcool Super 8, Frigoglass | 1660 × 650 мм | Торговый холодильный шкаф Norcool Super 8 |
У двух рамок Polair в таблице одинаковая короткая сторона 655 мм, но разная длинная сторона и разное назначение. Это наглядный пример: совпадения одной величины недостаточно. Уплотнитель двери охлаждаемого стола приведён отдельно и не является заменой рамке высокого шкафа.
Что учесть перед заменой
Порядок снятия зависит от крепления и руководства машины. Не все рамки можно просто вытянуть из паза, а новая деталь не всегда устанавливается без разборки дверного узла.
Перед очисткой посадочного места и заменой отключите оборудование от электропитания по инструкции изготовителя. Положение «выключено» на контроллере не всегда обесточивает все компоненты. На время работ обеспечьте надлежащие условия хранения продуктов в другом исправном оборудовании.
После установки проверьте, нет ли перекрученных участков, складок и неплотно посаженных углов. Дверь должна нормально закрываться, а уплотнитель — прилегать по предусмотренному конструкцией контуру. Если дверь перекошена, посадочное место повреждено или новая рамка не фиксируется, не компенсируйте это случайным клеем: обратитесь в сервис.
Как очищать уплотнитель и когда нужна помощь сервиса
Удаляйте загрязнения мягкой тканью и средством, разрешённым для материала уплотнения. Например, Hoshizaki рекомендует для дверных уплотнителей своей Commercial S Series тёплую воду и мягкое мыло; True также указывает тёплый мыльный раствор и запрещает соскребать загрязнения острыми инструментами. Для вашей модели приоритет имеет её руководство.
Не используйте без разрешения изготовителя агрессивные растворители, абразивы, кипяток или прогрев феном. Очистка помогает убрать загрязнение, но не восстанавливает разрыв и не исправляет неподходящий профиль.
Сервис нужен, если есть перекос, повреждение петель, обмерзание дверного узла, неизвестное крепление или проблемы сохраняются после установки подтверждённой детали. Универсальный срок замены в годах для всех уплотнителей назначать нельзя: ориентируйтесь на регламент оборудования и фактическое состояние.
Что отправить для подбора уплотнителя
- Фото шильдика с моделью и серийным номером.
- Артикул старой детали, если известен.
- Общий вид двери и установленной рамки.
- Фото профиля, крепления и угла с линейкой.
- Ширину и высоту в миллиметрах с указанием базы измерения.
- Описание дефекта: разрыв, деформация, слабый прижим или проблема с закрыванием.
Сначала подтвердите модель, артикул и конструкцию, затем сверяйте размеры. Такой порядок помогает не перепутать похожие рамки и не покупать уплотнитель для другой модификации оборудования.
